EDGE Device / IPC
PLX800
PIXSYS OS basato su Linux Yocto 5 - Secure by Design
Scalabilità 4 / 6 / 8 cores CPU
Gestione container con motore Podman (compatibile Docker)
I/O digitali galvanicamente isolati
3 Ethernet con MAC-address separati
Interfaccia video per monitor esterno
POE PSE power source
Pixsys Portal VPN per Controllo Remoto e Servizio di Assistenza
Box in alluminio per schermatura e dissipazione
Opzioni PLC : Codesys + WebVisu, LogicLab +atvise Scada

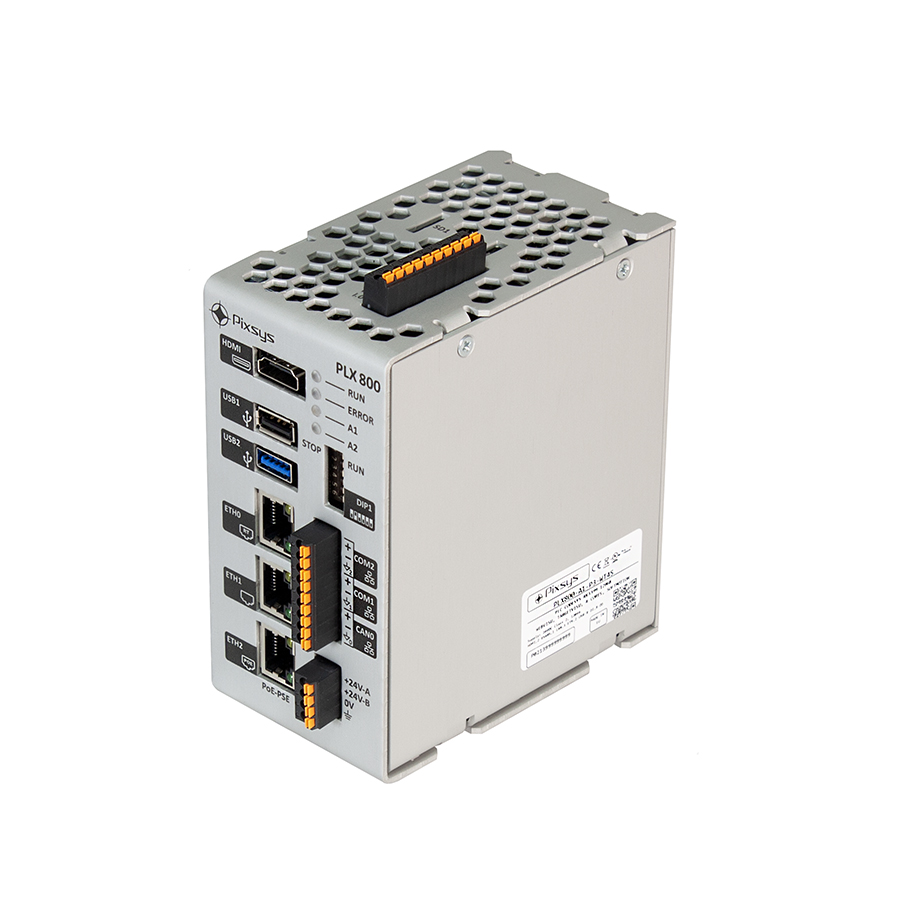

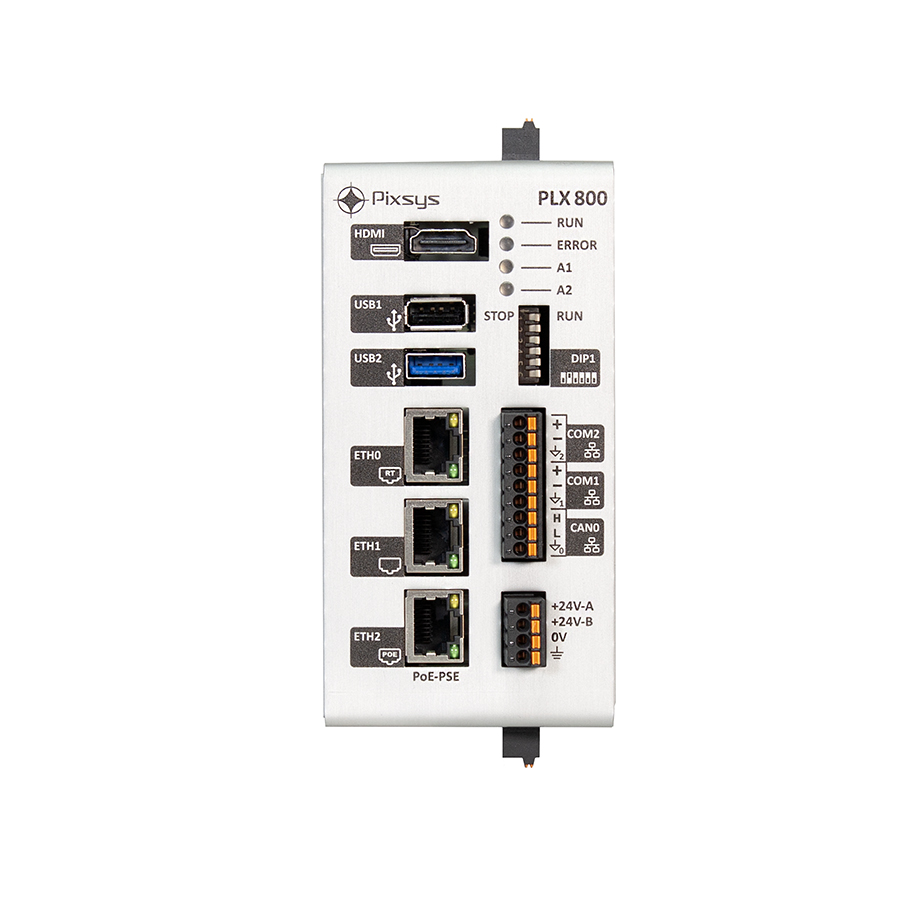

PLX800 è un IPC / Edge Device compatto e flessibile su architettura ARM.
Il dispositivo prevede la scelta del processore a 4 / 6 / 8 cores; il sistema operativo PIXSYS OS 2.0 è basato su Linux Yocto 5 e include la gestione dei containers con motore Podman (compatibile Docker).
Tra le caratteristiche hardware di rilievo: una porta Ethernet con POE PSE (possibilità di alimentare dispositivi collegati via cavo Ethernet) e un'uscita video per il collegamento di un monitor esterno (nelle versioni P2 e P3).

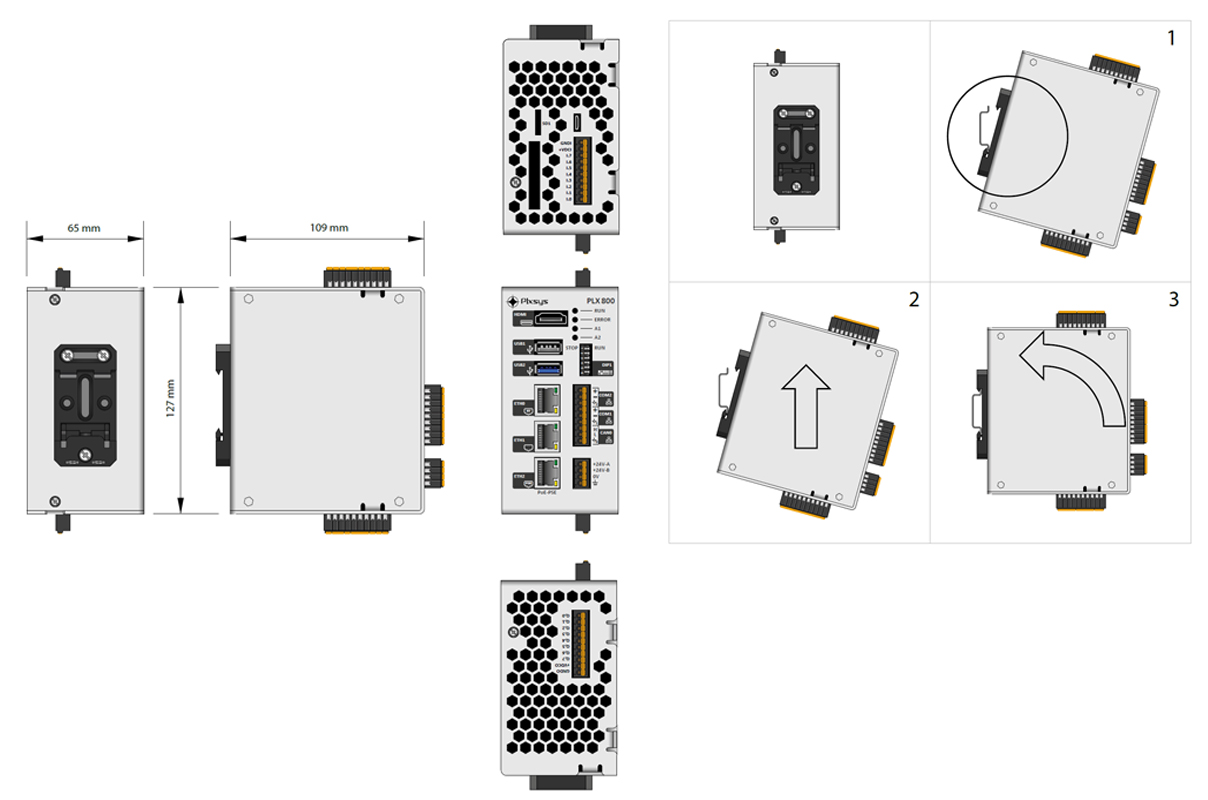

- Dimensioni65 x 127 x 109mm
- MaterialeContenitore: Alluminio
- ProtezioneContenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-45 °C, umidità 35..95 uR% (senza condensa), 2000m s.l.m.
| CPU TYPE | P2 | P3 | P4 |
|---|---|---|---|
| Alimentazione | 24 V DC ±10% 50/60 Hz class 2 - Overvoltage category 2 - Redundant supply managed by OS | ||
| Consumo | 120 Watt/VA | ||
| Processore | PX30 Quad-Core | RK3399 Hexa-Core | R43588 Octa-Core |
| Memoria RAM / eMMC | 2Gb DDR4 / 16Gb | 2Gb DDR3 / 16Gb | 4Gb DDR4 / 32Gb |
| GPU | ARM Mali-G31 2EE | ARM Mali T864 MP4 | ARM Mali-G610 MP4 |
| Ingressi digitali | 8 ingressi PNP 12-24 V DC galvanicamente isolati, IEC61131-2 type1/type3 | ||

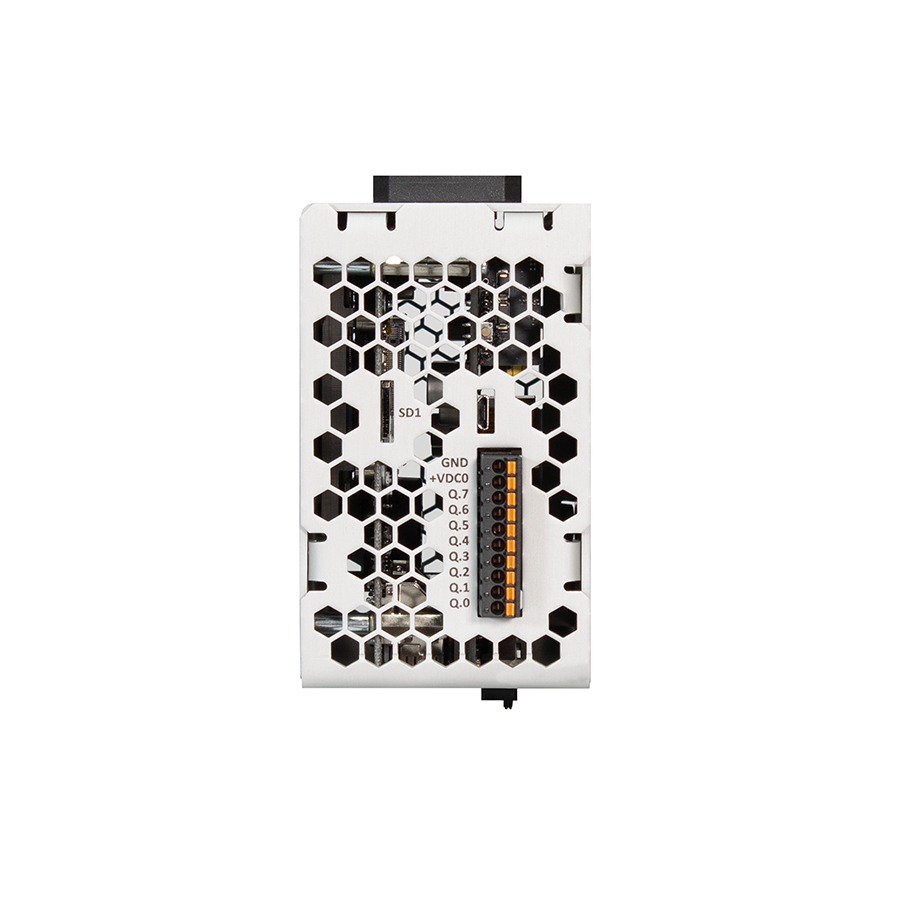

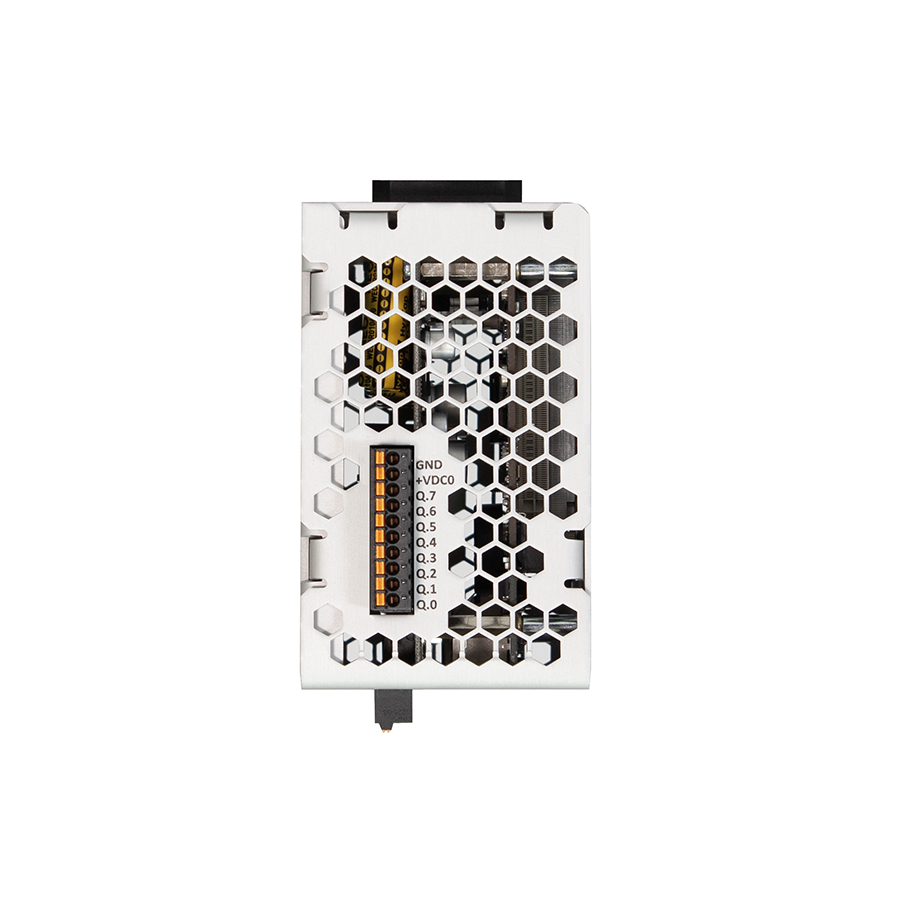

| Uscite digitali | 8 uscite di potenza - Max 500mA per uscita 12-24V DC galvanicamente isolate | ||
| Seriale di comunicazione | 1x RS485, 2x COM con protocollo Modbus RTU master/slave, 115200 baud | ||
| CAN | 1x CAN (50K..1Mbit) galvanicamente isolato | ||
| Ethernet (MAC address separati) | 1x 10/100Mbit/s + 2x 1Gbit/s (1x POE PSE) | 3x 1Gbit/s (1x POE PSE) | 3x 1Gbit/s (1x POE PSE) |
| UPS | UPS a supercapacitore integrato per salvataggio memoria ritentiva allo shutdown | ||
| USB | 1x USB 2.0 type A + 1x USB 3.0 type A | ||
| Interfaccia video | non disponibile | 1x | 1x |
| Sistema operativo | PIXSYS OS 2.0 (basato su Linux Yocto 5) - Secure by Design Remote update | ||
| Pixsys Portal (VPN) | Per controllo remoto e servizio di assistenza | ||
| Containers | PODMAN containers engine (compatibile con Docker) | ||
- PLX800-A-xx-C-xxCodesys V. 3.5.19.60 e successivi per programmazione logica PLC e Visu (se presente)
- PLX800-A-xx-L-xxLogicLab V. 6 e successivi per programmazione logica PLC
- PLX800-A-xx-xx-AAtvise Web-based SCADA per programmazione interfaccia grafica HTML5
