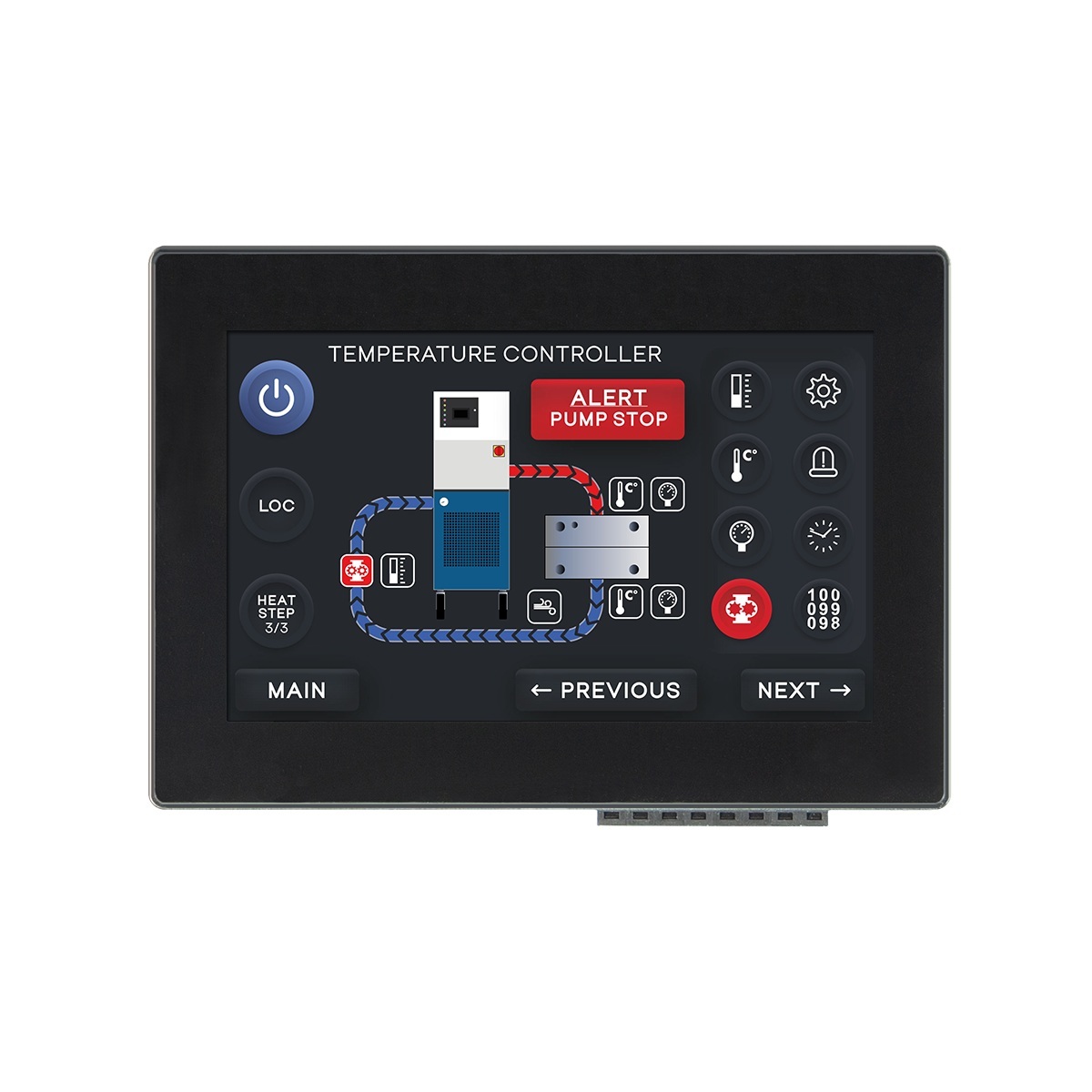

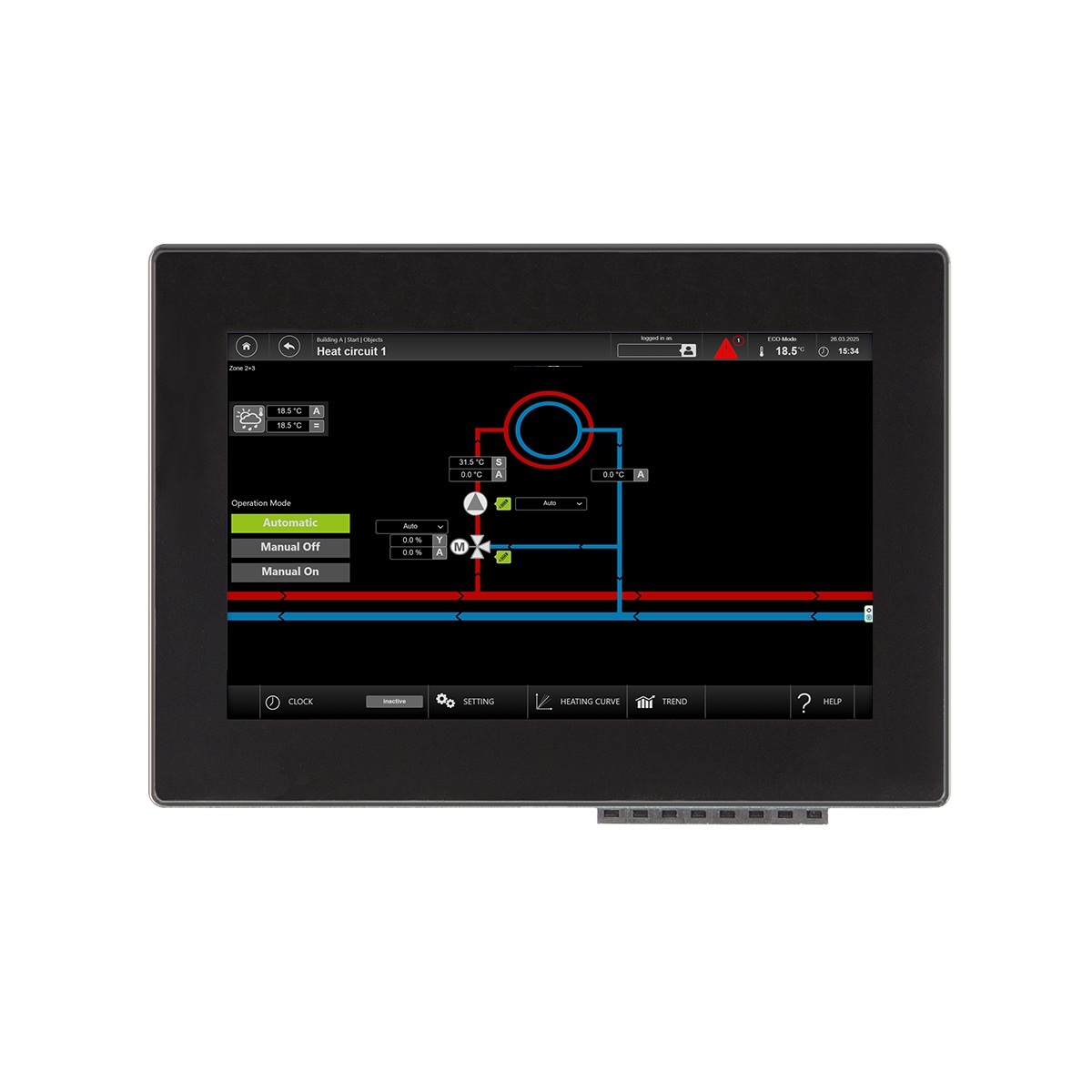

Tiny HMI + SoftPLC

TY550-TY750-TY570-TY770

HMI con logica PLC integrata
5" (800x480) - 7" (1024x600) touchscreen resistivo o capacitivo
Tool programmazione PLC LogicLab (IEC 61131-3)
Programmazione grafica PageLab
Connettività RS485/ModbusRTU - CANOpen - Ethernet/Modbus TCP
Software VPN PixsysPortal opzionale
Molteplici soluzioni I/O (open-frame o su barra DIN)

La serie TINY - TY è la soluzione HMI dedicata alle produzioni OEM di serie sensibili al fattore costo.

La suite di programmazione integra il tool PLC LogicLab (IEC 61131-3) e l'interfaccia di programmazione grafica PageLab.

Sono disponibili anche blocchi funzione proprietari quali PID-autotuning, logica apri-chiudi valvole, radicati nel background Pixsys nell'ambito del controllo di processo.

Molteplici soluzioni I/O consentono la massima flessibilità; la logica PLC può risiedere su HMI o su scheda PLC separata, mantenendo il pannello come interfaccia di visualizzazione.

La connettività include RS485/ModbusRTU , CANOpen , Ethernet/Modbus TCP.

Pre-installato e attivabile su licenza il software VPN PixsysPortal.

Caratteristiche Generali

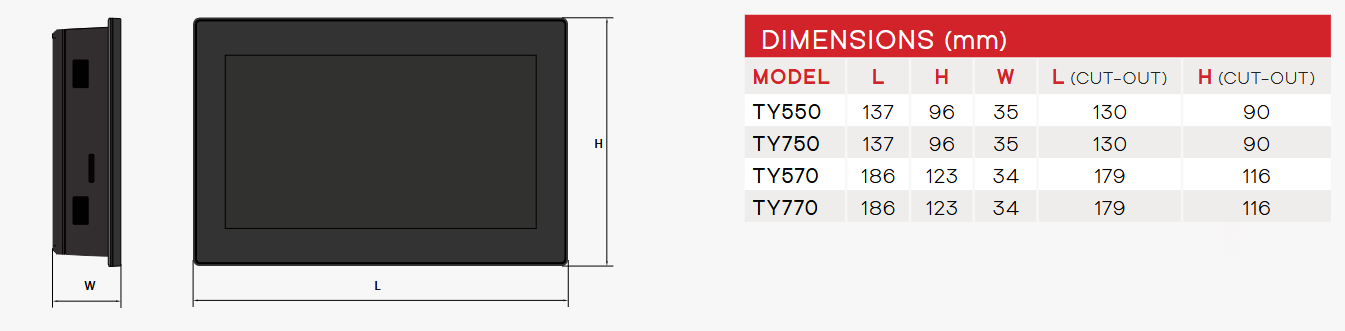

Dimensioni (L x H x P)
5": 136 x 96 x 35mm - 7": 186 x 123 x 34mm
Materiale
Peso
Protezione
Frontale: IP65, Contenitore e morsettiere: IP20
Condizioni ambientali
Temperatura 0-45 °C, umidità 10..90 RH% (senza condensa), altitudine max 2000m
Certificazioni
CE, RoHs

Caratteristiche Hardware

CODICI D'ORDINE	TY550-1AD-P1	TY750-1AD-P1	TY750-2AD-P1	TY570-1AD-P1	TY770-1AD-P1	TY770-2AD-P1
Alimentazione	12..24 VDC ± 10% classe 2 - Categoria di sovravoltaggio: 2
Consumo	6VA
Processore	Rockchip single-core @1.2 GHz
Memoria	256Mb
Display	5" capacitivo 800x480px	5" resistivo 800x480px	5" resistivo 800x480px	7" capacitivo 1024x600px	7" resistivo 1024x600px	7" resistivo 1024x600px

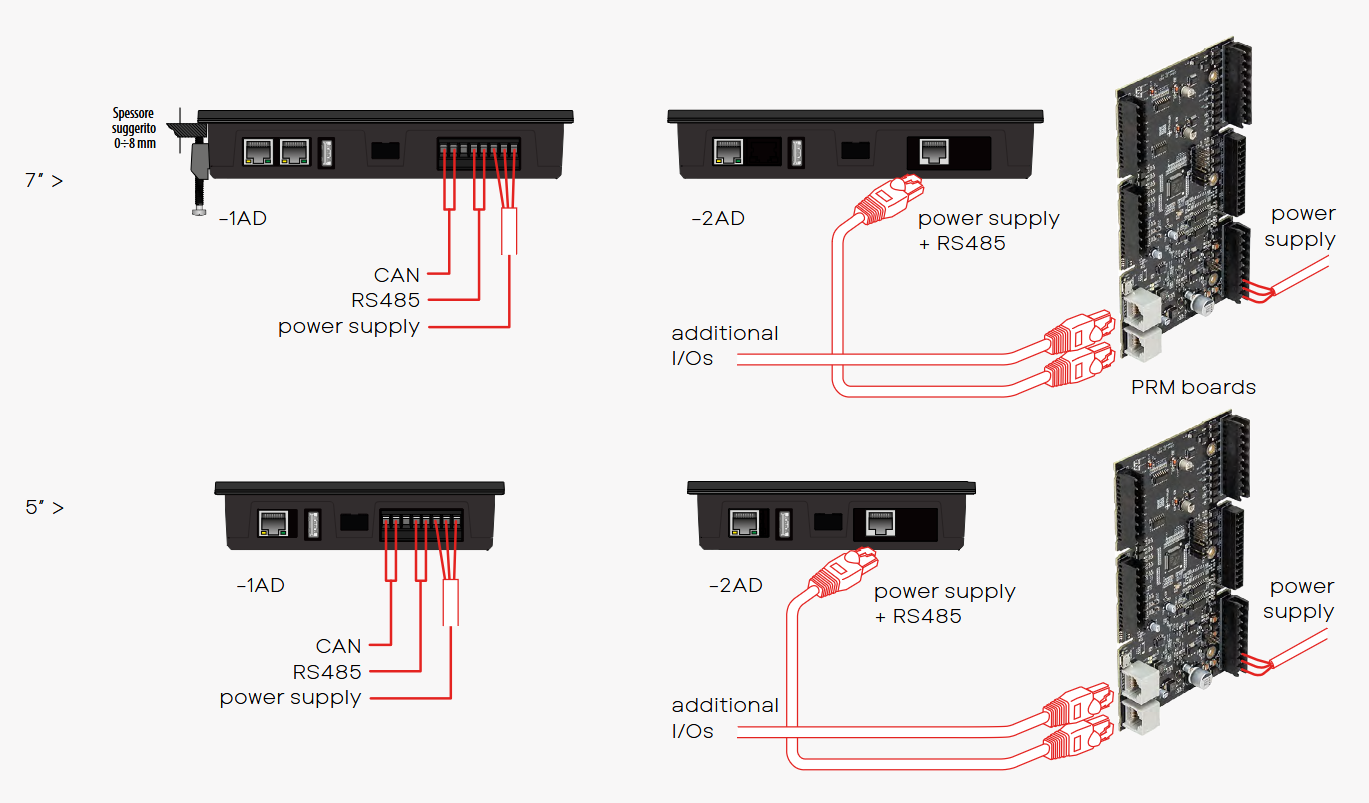

Seriale di comunicazione	1 x RS485 - 1 x CAN su morsetto	1 x RS485 - 1 x CAN su morsetto	1 x RS485 - 1 x CAN su RJ45	1 x RS485 - 1 x CAN su morsetto	1 x RS485 - 1 x CAN su morsetto	1 x RS485 - 1 x CAN su RJ45
Ethernet	1 x ETH PHY 10/100Mbit/s	1 x ETH PHY 10/100Mbit/s	2 x ETH PHY 10/100Mbit/s	1 x ETH PHY 10/100Mbit/s	1 x ETH PHY 10/100Mbit/s	2 x ETH PHY 10/100Mbit/s
USB	1 x USB 2.0 type A

Caratteristiche Software

Sistema operativo
Linux Ubuntu Real-Time
Protocolli di comunicazione
Modbus RTU - Modbus TCP/IP - CANOpen
Programmazione logica PLC
LogicLab (IEC 61131-3)
Programmazione interfaccia grafica
PageLab
VPN
PixsysPortal (pre-installato in modalità demo, licenza opzionale)

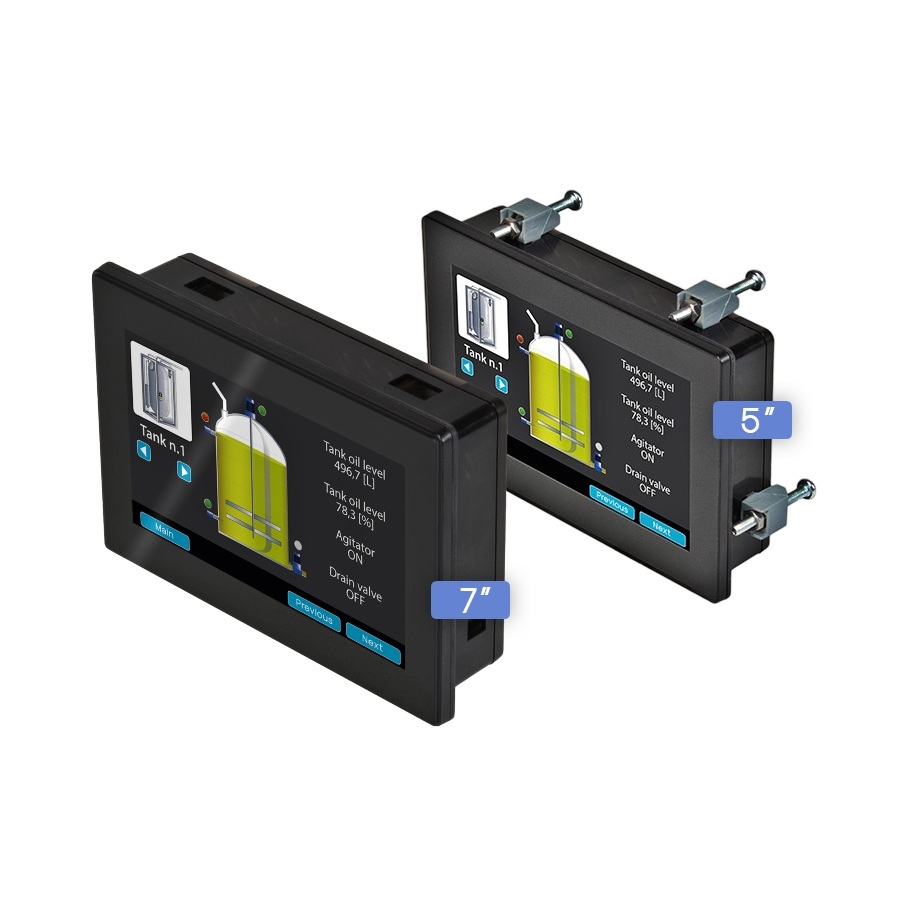

Installazione

Codici d‘Ordine

TY550-1AD-P1
HMI SOFTPLC LOGICLAB 5" capacitivo P1 - 1 RS485 - 1 CAN - 1 USB - 1 ETH
TY570-1AD-P1
HMI SOFTPLC LOGICLAB 7" capacitivo P1 - 1 RS485 - 1 CAN - 1 USB - 2 ETH
TY750-1AD-P1
HMI SOFTPLC LOGICLAB 5” resistivo P1 - 1 RS485 - 1 CAN - 1 USB - 1 ETH
TY750-2AD-P1
HMI SOFTPLC LOGICLAB 5” resistivo P1 - 1 RS485 - 1 USB - 1ETH - PLUG
TY770-1AD-P1
HMI SOFTPLC LOGICLAB 7” resistivo P1 - 1 RS485 - 1 CAN - 1 USB - 2 ETH
TY770-2AD-P1
HMI SOFTPLC LOGICLAB 7” resistivo P1 - 1 RS485 - 1 USB - 1ETH - PLUG
