PL600/PLE500

PLC modulare LogicLab

La gamma di PLC Pixsys PL600 è caratterizzata da una struttura modulare e flessibile. La CPU PL600 sostanzialmente si configura come unità di controllo e nodo di connettività, completa di seriali RS485 e RS232 (Modbus RTU), Ethernet (Modbus TCP/IP), CanOpen ed è basata su microprocessore ARM CORTEX A8 -1 GHz.

Le diverse combinazioni di I/O analogico-digitali risiedono invece su moduli PLE500, che comunicano tramite Bus interno real-time su barra DIN.

Elemento caratterizzante e flagship della gamma Pixsys sono i moduli di controllo PID con ingresso analogico universale, attualmente disponibili a singolo loop ma previsti anche in ulteriori configurazioni.

La connettività per industria 4.0 è garantita dal supporto del protocollo Modbus TCP, oltre a quelli MQTT e OPC-UA disponibili come funzioni integrate nel IDE.

La funzionalità WebServer consente l'accesso ad un "Virtual HMI" per la visualizzazione di sinottici personalizzati senza necessità di un terminale/pannello operatore.

L’IDE LogicLab, conforme a standard IEC61131-3, diventa unico per la gamma PLC e per la serie HMI/Panel PC Pixsys, garantendo scalabilità delle applicazioni e piena sinergia tra le varie serie, oltre alla connettività verso hardware di terze parti grazie all’ampia gamma di drivers inclusi. Una libreria completa della strumentazione Pixsys ne facilita la veloce integrazione all’interno dei programmi.

Semplicità d’uso, supporto multimediale e tracciabilità

Pixsys fornisce assistenza tecnica per PLC riguardo l’installazione, la programmazione e il funzionamento degli stessi tramite il forum ufficiale e via Skype.

Sono disponibili nel nostro canale youtube video tutorial per la programmazione.

Come per tutta la gamma di prodotti PIXSYS, grazie al QR code è garantita la tracciabilità del prodotto durante il suo intero ciclo di vita; l’accesso alle informazioni e alla documentazione online è fruibile anche in mobile mediante la lettura del QR CODE che rimanda alle specifiche tecniche del prodotto ed alla verifica delle condizioni di garanzia.

Aggiornamenti dal forum (assistenza tecnica)

Codici d’ordine

PL600-335-1AD

PLC DIN Rail CPU 1 Ethernet, 1 RS485, 1 RS232, 1 CANopen, MQTT, WebServer

PLE500-6AD

PL500 Espansione 16 I/O Digitali, 2 AI, 2 AO

PLE500-8AD

PL500 Espansione 1 AI, 1 POT, 2 DO, 1 CT

Caratteristiche generali

Contenitore

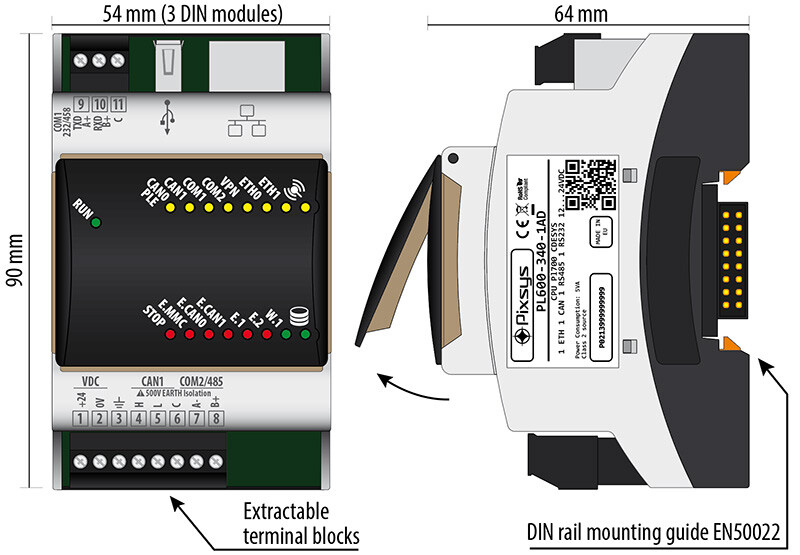

DIN43880 - 3 moduli 54x90x64 (PL600, PLE500-6AD), 1 modulo 18x90x64 (PLE500-8AD)

Alimentazione

12..24 V DC +/- 15%

Consumo

3 W

Condizioni ambientali

Temperatura 0-45 °C, umidità 35..95 uR%

Materiale

Noryl V0

Peso

Circa 250 g

Protezione

Contenitore: IP20

Cablaggio

Morsettiere ad estrazione

Dati tecnici PL600

Processore

ARM Cortex A8-1 GHz

Memoria

Flash 2 GB/ RAM 512 MB DDR3

Memory Card

Micro SD

Bus di espansione

PLE-DIN-BUS (real time) su barra DIN

Bus di campo

RS485 (Modbus RTU Master/Slave), RS232 (Modbus RTU Master/Slave), CANopen (Master), Modbus TCP/IP (Master/Slave)

USB

1 porta per aggiornamento progetti PLC, import/export Logs/Ricette

Ethernet

1 porta 10/100 Base-T su RJ45 per la programmazione e la comunicazione Modbus TCP/IP

Sistema operativo

Linux Debian con kernel realtime

Dati tecnici PLE500-6AD

Ingresso digitale

PNP, fino a 16 selezionabili come ingressi/uscite (16 linee digitali disponibili in totale)

Uscita digitale

PNP, fino a 16 selezionabili come ingressi/uscite (16 linee digitali disponibili in totale)

Ingresso encoder

4 (Ris. 32 bit, 50 KHz) Push Pull

Ingresso analogico

2 (Ris.16 bit 40000 punti) 4..20 mA / 0..10 V

Uscita analogica

2 (Ris. 16 bit) 0/4..20 mA

Protocollo Bus

PLE-DIN-BUS (real time) su barra DIN

Dati tecnici PLE500-8AD

Ingresso analogico

1 (Ris. 16 bit) selezionabile: TC tipo K,S,R,J, PT100, PT500, PT1000, Ni100, PTC1K, NTC10K, (β 3435K), 0..10 V (54000 punti), 0/4..20mA (40000 punti), 0..60 mV (16000 punti, potenziometro 6 KΩ, 150 KΩ (50000 punti)

Ingresso analogico per potenziometro

1 Segnale di posizione da potenziometro per servo-valvole / valvole-motorizzate

Uscita digitale

2 PNP

Ingresso C.T.

50 mA - 20 ms - 4096 punti

Protocollo Bus

PLE-DIN-BUS (real time) su barra DIN
