Il 2000.35.013/.022 è un trasformatore di corrente continua ed alternata, galvanicamente isolato dal circuito di misura. Il dispositivo è nella funzione e nell'aspetto del tutto simile ad un TA attivo standard, in grado però di misurare la componente continua e alternata TRMS.
Il trasformatore è alimentato in loop di corrente 4-20mA e quindi non necessita di una alimentazione diretta. E' il primo trasformatore ad effetto di Hall loop-powered con precisione 0,5 % presente sul mercato.
Sulla versione con uscita seriale RS485 Modbus (2000.35.014/.033) e uscita analogica 0-10V è possibile configurare liberamente lo span, lo zero e assegnare l'indirizzo Modbus; risulta agevole configurarlo utilizzando l'apposita libreria presente sul Tools di sviluppo degli HMi Pixsys.
- DimensioniVersione 50A: 46,1 x 63 x 26,4 mm (escluso morsetto). Versione 300A: 89,1 x 99,25 x 26,4 mm (escluso morsetto)
- MaterialePBT colore grigio con riempimento in resina epossidica
- PesoVersione 50A: Circa 72 gr Versione 300A: Circa 370 gr
- ProtezioneContenitore e morsetti: IP20
- Condizioni operativeTemperatura -40+85 °C, umidità 10..90 uR%
- CertificazioniCE
| CODICI D'ORDINE | 2000.35.013 | 2000.35.022 | 2000.35.014 | 2000.35.033 |
|---|---|---|---|---|
| Alimentazione | Loop powered, 11 .. 30V DC | 12..30 V DC | ||
| Consumo | max 20 mA | max 20 mA | ||
| Misure | TRMS | TRMS | ||
| Precisione | 0,5% F.S. - Risoluzione 12 bit | 0,5% F.S. - Risoluzione 12 bit | ||
| Campo di misura | 50 Arms o 25 Arms impostabili da | 300 Arms o 125 Arms impostabili da | 50 Arms o 25 Arms impostabili da | 300 Arms o 125 Arms impostabili da |
| Frequenza di lavoro | DC o 20..2000 Hz | |||
| Velocità di campionamento | Tempo di risposta 1000 ms | |||
| Isolamento | 3 kV su cavo nudo | |||
| Uscita Analogica | 4..20 mA | 0..10 V DC | ||
| Comunicazione seriale | - | RS485 (1200..115200 Baud) | ||
- 2000.35.013TRASF. AMPEROMETRICO TRMS 50A AC/DC 1PH - LOOP POWERED 4..20mA

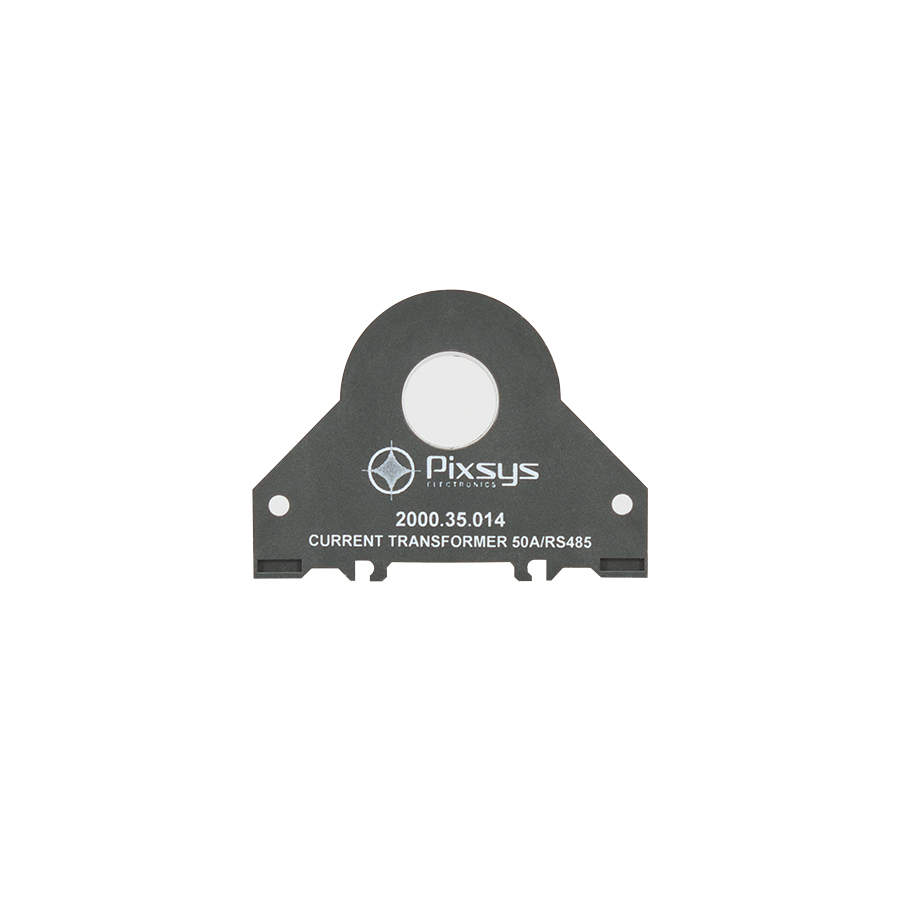

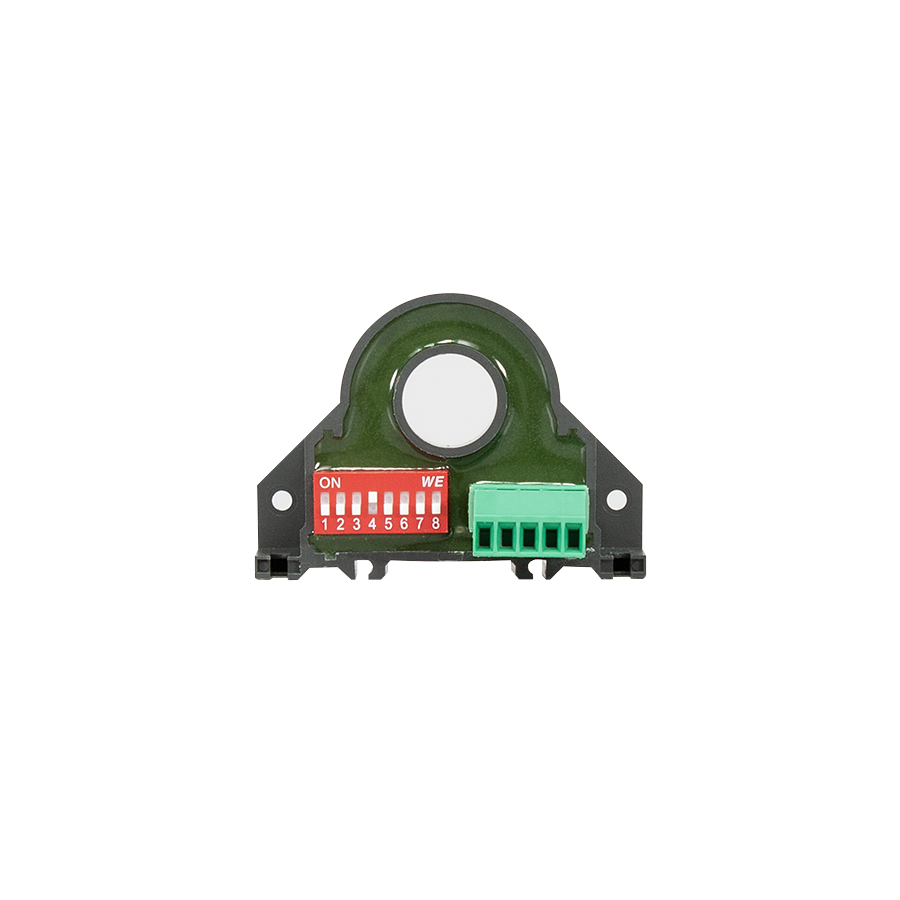

- 2000.35.014TRASF. AMPEROMETRICO TRMS 50A AC/DC 1PH - 0...10V/RS485 Modbus
- 2000.35.022TRASF. AMPEROMETRICO TRMS 300A AC/DC 1PH - LOOP POWERED 4..20mA
- 2000.35.033TRASF. AMPEROMETRICO TRMS 300 AC/DC 1PH - 0...10V/RS485 MODBUS
