CNV510 | Convertitori di protocollo

I convertitori di protocollo Pixsys CNV510 sono pensati per fare dialogare reti con protocolli di comunicazione diversi , permettendo di interfacciare dispositivi con protocollo Modbus RTU su RS485 e CANOpen con sistemi basati su standard Siemens Profibus DP e Profinet.

I modelli dotati di seriale RS485 permettono l'integrazione di Regolatori, Moduli I/O, PLC ed HMI Pixsys su reti di dispositivi Siemens.

Il software di programmazione dei convertitori è in grado di generare automaticamente la configurazione  in formato .GSD  per una semplice importazione di dispositivi Pixsys negli ambienti di sviluppo di Siemens TiA Portal e Step7.

  • Dimensioni
    71 x 90 x 64 mm - 4 moduli DIN43880
  • Materiale
    Noryl V0
  • Peso
    Circa 250 g
  • Protezione
    Contenitore e morsetti: IP20
  • Condizioni operative
    Temperatura 0..45 °C, umidità 35..95 RH%
  • Certificazioni
    CE

CODICI D'ORDINE

CNV510-PBUS-RTU-A

CNV510-PBUS-CAN-A

CNV510-PNET-RTU-A

CNV510-PNET-CAN-A

Alimentazione

12..24 V DC ±15%

12..24 V DC ±15%

12..24 V DC ±15%

12..24 V DC ±15%

Consumo

3 Watt/VA

3 Watt/VA

3 Watt/VA

3 Watt/VA

Memoria in lettura

512 Bytes

512 Bytes

512 Bytes

512 Bytes

Memoria in scrittura

512 Bytes

512 Bytes

512 Bytes

512 Bytes

Comunicazione seriale

1x RS485 (1200..115200 Baud) opto isolata

-

1x RS485 (1200..115200 Baud) opto isolata

-

CAN

-

1x CAN (50K..1Mbit) opto isolato

-

1x CAN (50K..1Mbit) opto isolato

Ethernet

1x 10 / 100 Mbit/s

1x 10 / 100 Mbit/s

1x 10 / 100 Mbit/s

1x 10 / 100 Mbit/s

  • Protocollo di comunicazione Profibus
    Profibus Slave (codici -PBUS) con file .gsd
  • Protocollo di comunicazione PROFINET
    PROFINET Slave (codici -PNET) con file .gsd
  • Protocollo di comunicazione CAN Open
    CAN Open Master (codici -CAN) con file .esd
  • Protocollo di comunicazione Modbus RTU
    Modbus RTU Slave (codici -RTU)

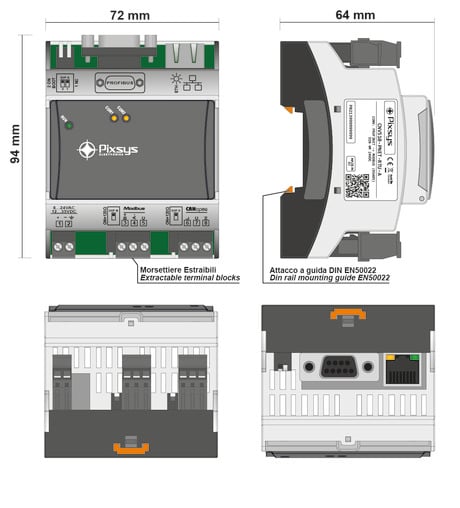

CNV_dis_CNV_series



  • CNV510-PBUS-RTU-A
    CONVERTITORE PROFIBUS -> MODBUS (RS485)
  • CNV510-PBUS-CAN-A
    CONVERTITORE PROFIBUS -> CANOPEN
  • CNV510-PNET-RTU-A
    CONVERTITORE PROFINET -> MODBUS (RS485)
  • CNV510-PNET-CAN-A
    CONVERTITORE PROFINET -> CANOPEN
