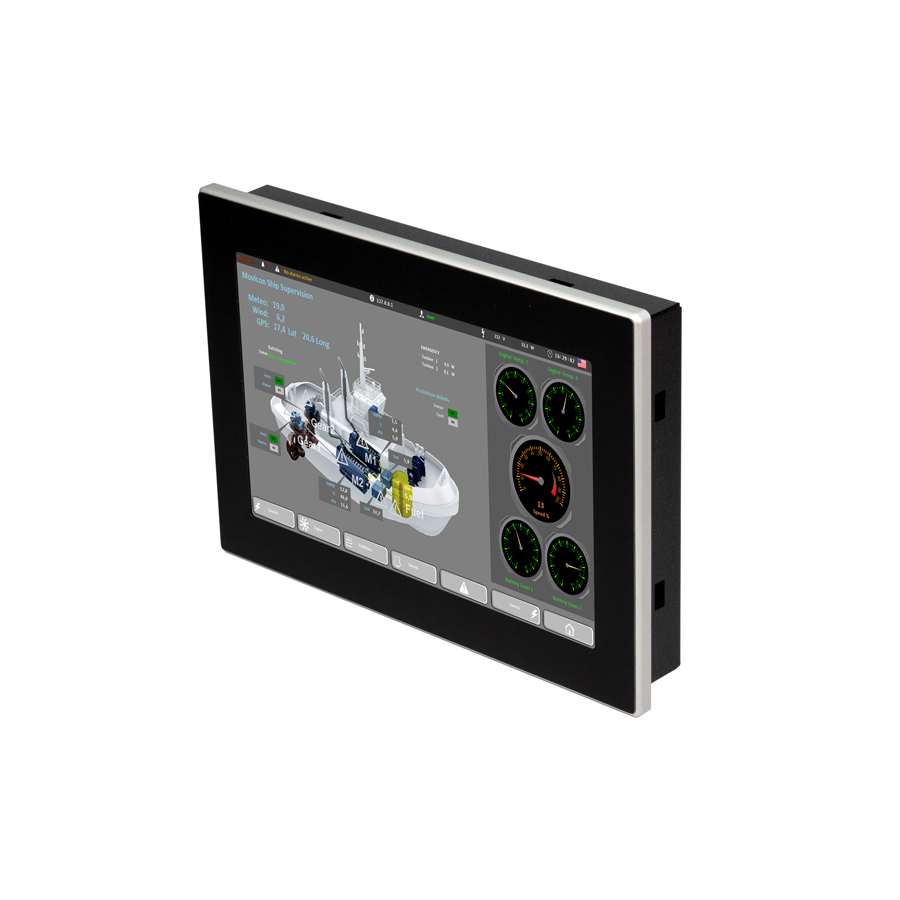

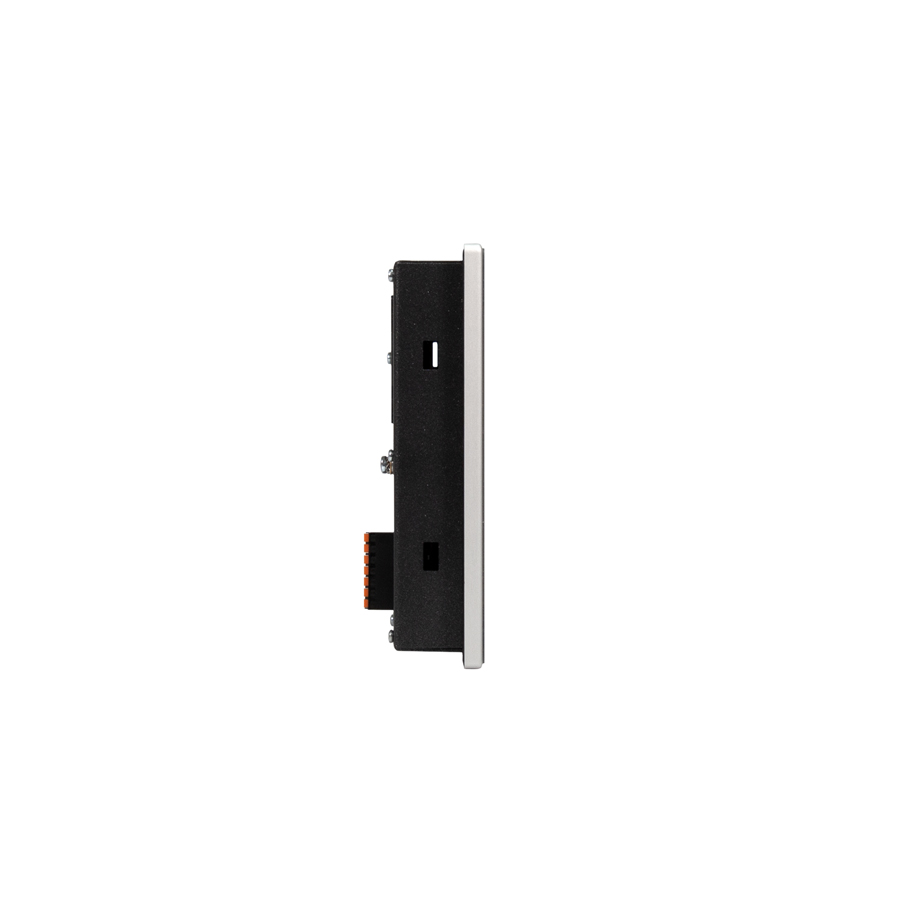

TD815 HMI | Pannello operatore 10.1"

Touch screen resistivo 1280x800, formato 16:9

Basato su sistema operativo WEC 7 e processore ARM CORTEX A8, con memoria integrata allo stato solido, il pannello è programmabile con Movicon 11.6, interfacciabile con i più diffusi marchi di PLC.

La connettività  prevede una seriale RS485 opto-isolata e due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).

La connessione VPN per desktop remoto/webserver e debug/aggiornamento programmi è integrata tramite servizio software Pixsys Portal pre-installato.

  • Dimensioni
    268 x 191 x 35 mm (foratura 256 x 178 mm)
  • Materiale
    Pannello frontale: lega d'alluminio fresato dal pieno. Contenitore: metallo 10/10 verniciato Ral 7016
  • Peso
    Circa 1600 g
  • Protezione
    Frontale: IP65, Contenitore e morsettiere: IP20
  • Condizioni operative
    Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
  • Certificazioni
    CE, UL

CODICI D'ORDINE

TD815-A-2ETH-HMI

Alimentazione

24 V AC/DC ±15% 50/60 Hz - isolamento galvanico 2,5kV

Consumo

7,5 Watt/VA

Processore

ARM Cortex A8 @ 1 GHz

Memoria

eMMC 2 GB / RAM 512 MB DDR3

Display

LCD TFT touch screen 10.1", risoluzione 1280x800 pixel - formato 16:9, 16.2M colori (24 bit), 400 cd/m2, durata tipica illuminazione 30000h @ 25°C, touch resistivo 4 fili integrato

Orologio

Real-Time clock con batteria di Back-up

Seriale di comunicazione

RS485 (1200..115200 Baud) opto isolata

Ethernet

2x 10 / 100 Mbit/s-con MAC distinti

USB

1x USB 2.0

  • Sistema operativo
    Windows 7 Embedded Compact
  • Protocolli di comunicazione
    Modbus RTU - Modbus TCP/IP - OPC-UA client - ADS Twin CAT - B+R System 2000 PVI - S7/TCP -FINS Serial - FINS Ethernet - NJ Ethernet/IP - MELSEC Serial - MELSEC Ethernet - DF1 Protocol - Ethernet/IP
  • Programmazione interfaccia grafica
    Movicon 11.6 (IDE)
  • VPN
    Servizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.

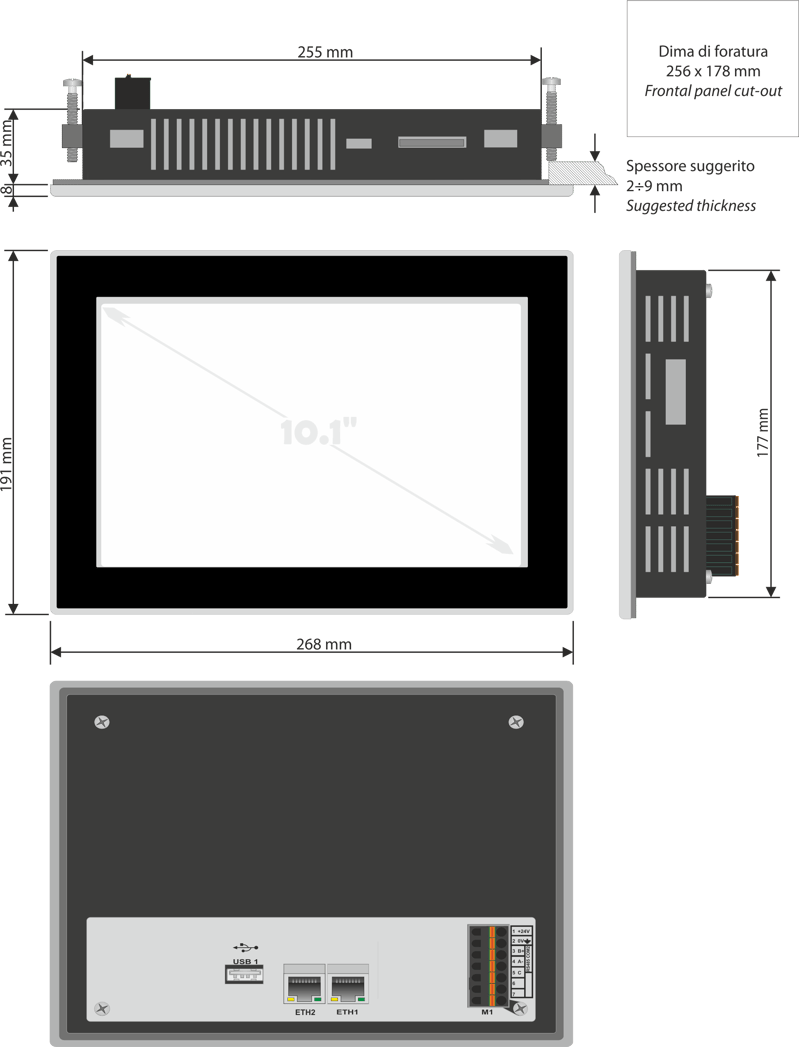

disegno TD815-HMI-1
  • TD815-A-2ETH-HMI
    HMI WIN-CE 10.1" - MOVICON 11 1 RS485-1 USB-2 ETHERNET-24VDC
