Touch screen resistivo 1024x 768, formato 4:3

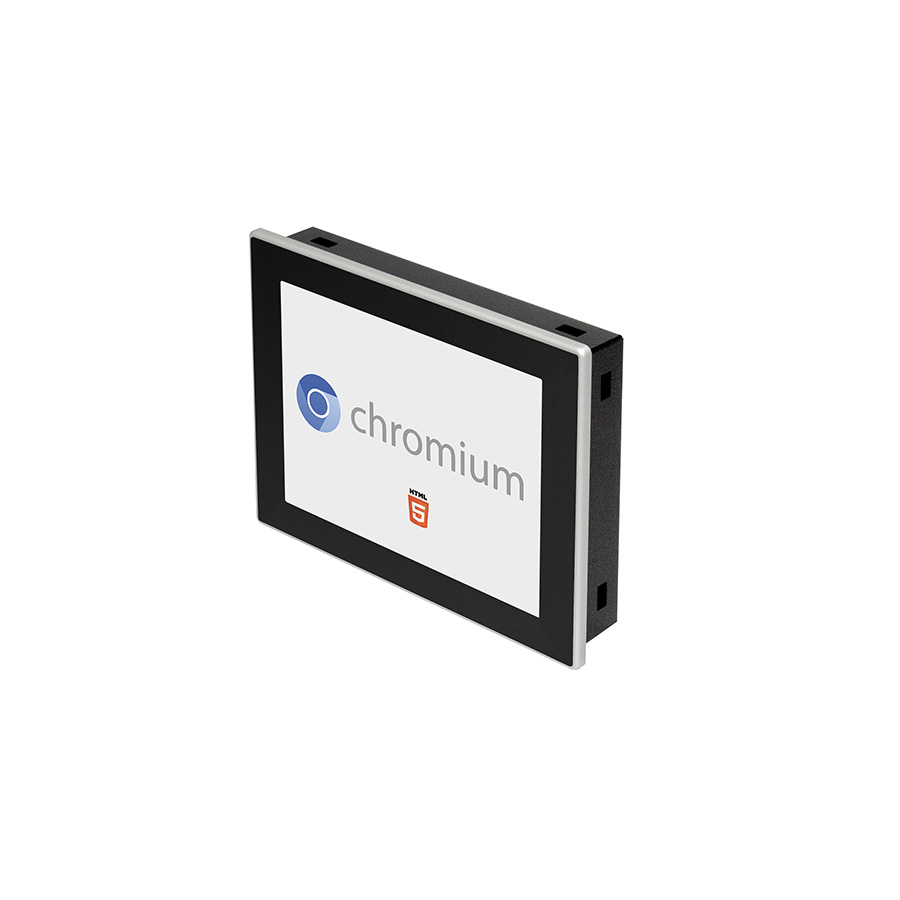

WP800 è un web-panel basato su sistema operativo Linux Yocto, ideale complemento dei dispositivi che integrano la funzionalità webserver con visualizzazione di pagine HTML 5. In particolare si configura come interfaccia ottimale per i PLC Pixsys serie PL600 e PL700.
La connettività prevede due porte ethernet con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).
La connessione VPN tramite servizio software Pixsys Portal pre-installato permette l'accesso anche alla sottorete impianto (passthrough).
Come tutta la gamma WP, il pannello è caratterizzato da un un concept meccanico robusto in metallo e alluminio.
- Dimensioni (L x H x P)210 x 166 x 38 mm (foratura 256 x 178 mm)
- MaterialePannello frontale: lega d'alluminio fresato dal pieno, maschera in poliestere. Contenitore: metallo 10/10 verniciato Ral 7016
- PesoCirca 1600 g
- ProtezioneFrontale: IP65, Contenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
- CertificazioniCE
| CODICI D'ORDINE | WP800-A-P2 |
|---|---|
| Alimentazione | 24 V DC ±10% - isolamento galvanico 2,5kV |
| Consumo | 11,5 Watt/VA |
| Processore | (P2) Rockchip PX30 4xA35 @1.3GHz, ARM v8, 64-bit SoC, GPU Mali G31 (P3) Rockchip RK3399 2xA72 @2GHz + 4xA53 @1.4GHz, ARM v8, 64-bit SoC, GPU Mali T864 (P4) Rockchip RK3588 4xA76 @2.4GHz + 4xA55 @1.8GHz, ARM v8, 64-bit SoC, GPU Mali G610 |
| Memoria | (P2-P3) eMMC 16GB, RAM 2GB (P4) eMMC 32GB, RAM 4GB |
| Orologio | Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
| Display | LCD TFT touch screen 8", risoluzione 1024x768 pixel - formato 4:3, 16.2M colori (24 bit), 320 cd/m2, durata tipica illuminazione 20000h @ 25°C, touch resistivo 4 fili integrato |

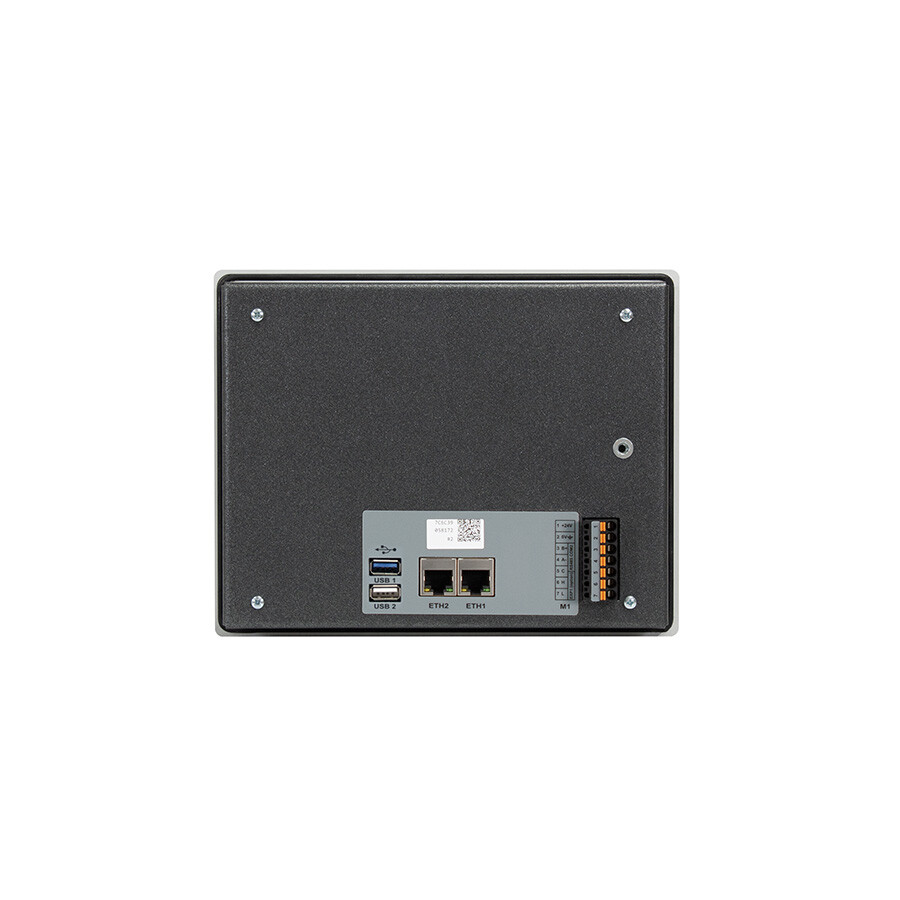

| Ethernet | 2x 10 / 100 Mbit/s-con MAC distinti |
| USB | (P2) 2x USB 2.0 (P3-P4) 1x USB 3.0, 1x USB 2.0 |
- Sistema operativoLinux Yocto
- BrowserChromium HTML 5
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- WP800-A-P2WEB PANEL 8"-1024x768 4:3-Chromium PX30 1.3 GHz 4 CORES RTP – 24 VDC
- CODICI ACCESSORI
- 2400.10.021WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
- 2200.20.008MODEM 3G/4G USB
