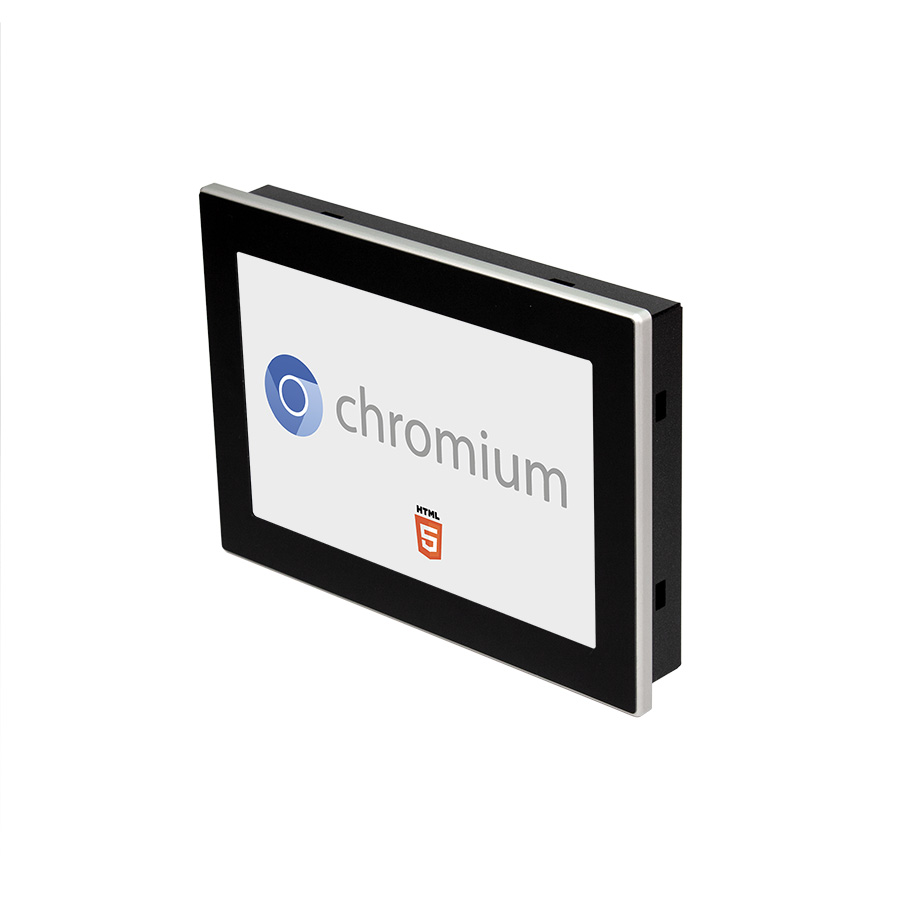

WP815 | Web Panel 10.1"

Touch screen resistivo 1280x 800, formato Wide

WP815 è un web-panel basato su sistema operativo Linux Yocto, ideale complemento dei dispositivi che integrano la funzionalità webserver con visualizzazione di pagine HTML 5. In particolare si configura come interfaccia ottimale per i PLC Pixsys serie PL600 e PL700.

La connettività prevede due porte Ethernet con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).

La connessione VPN tramite servizio software Pixsys Portal pre-installato permette l'accesso anche alla sottorete impianto (passthrough).

Come tutta la gamma WP, il pannello è caratterizzato da un un concept meccanico robusto in metallo e alluminio.

Caratteristiche Generali

Dimensioni (L x H x P)
268 x 191 x 40 mm (foratura 256 x 178 mm)
Materiale
Pannello frontale: lega d'alluminio fresato dal pieno, maschera in poliestere. Contenitore: metallo 10/10 verniciato Ral 7016
Peso
Circa 1600 g
Protezione
Frontale: IP65, Contenitore e morsettiere: IP20
Condizioni operative
Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
Certificazioni
CE

Caratteristiche Hardware

CODICI D'ORDINE	WP815-A-P2, WP815-A-P3
Alimentazione	24 V DC ±10% - isolamento galvanico 2,5kV
Consumo	12,5 Watt/VA
Processore	(P2) Rockchip PX30 4xA35 @ 1.3GHz, ARM v8, 64-bit SoC, GPU Mali G31 (P3) Rockchip RK3399 2xA72 @2GHz + 4xA53 @1.4GHz, ARM v8, 64-bit SoC, GPU Mali T864 (P4) Rockchip RK3588 4xA76 @2.4GHz + 4xA55 @1.8GHz, ARM v8, 64-bit SoC, GPU Mali G610
Memoria	(P2-P3) eMMC 16GB, RAM 2GB (P4) eMMC 32GB, RAM 4GB
Orologio	Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2)
Display	LCD TFT touch screen 10.1", risoluzione 1280x800 pixel - formato Wide, 16.2M colori (24 bit), 320 cd/m², durata tipica illuminazione 30000h @ 25°C, touch resistivo 4 fili integrato
Ethernet	1x 1Gbit/s - 1x 10/100Mbit/s con MAC distinti
USB	(P2) 2x USB 2.0 (P3-P4) 1x USB 3.0, 1x USB 2.0

Caratteristiche Software

Sistema operativo
Linux Yocto
Browser
Chromium HTML 5
VPN
Servizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.

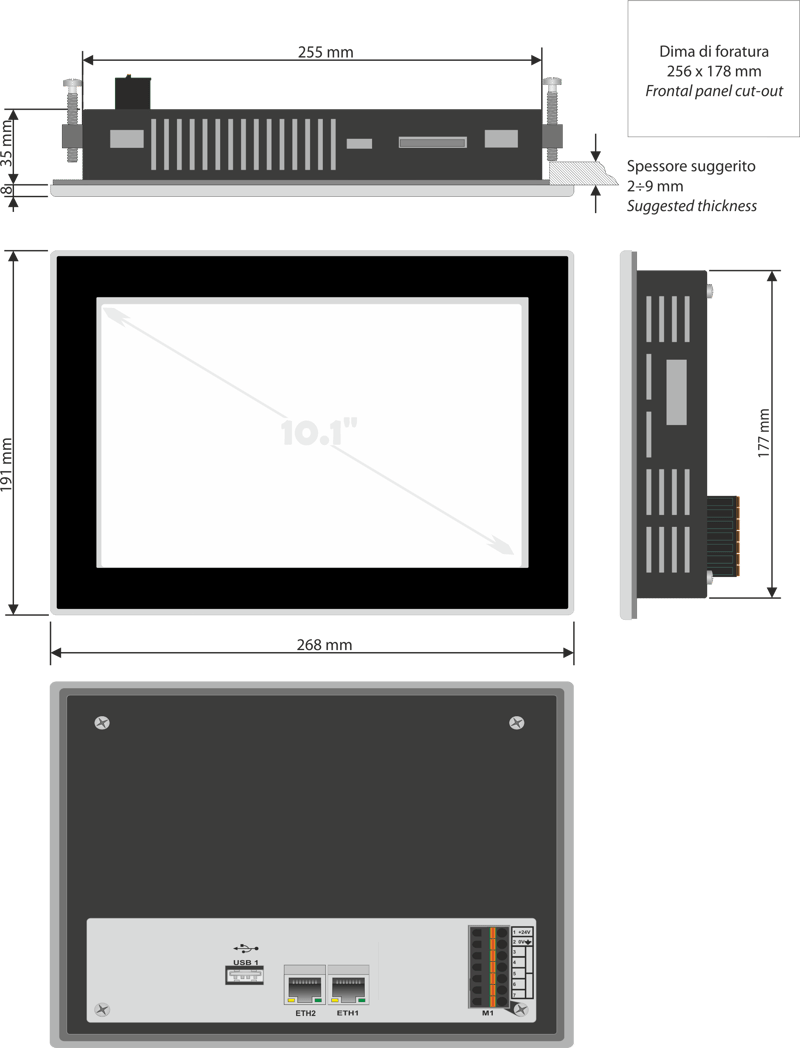

Installazione

Codici d‘Ordine

WP815-A-P2
WEB PANEL 10.1"-1280x800 16:10-Chromium PX30 1.3 GHz 4 CORES RTP – 24 VDC
WP815-A-P3
WEB PANEL 10.1"-1280x800 16:10-Chromium RK3399 HEXA-CORE (2x2.0 + 4x1.4 GHz) RTP - 24 VDC
CODICI ACCESSORI
2400.10.021
WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
2200.20.008
MODEM 3G/4G USB
