PLE500 | Moduli I/O PLE-DIN-BUS per PLC

La serie di moduli I/O  PLE500 comprende diverse combinazioni analogico-digitali. La peculiarità della gamma è la comunicazione tramite Bus interno real-time su barra DIN con le CPU dei PLC Pixsys PL600/PL700.

In linea con le applicazioni nel controllo di processo è disponibile un modulo con ingresso analogico universale che integra il blocco funzione PID per la gestione di un loop di regolazione, semplificando la programmazione nelle applicazioni che lo richiedano.



  • Dimensioni
    54 x 90 x 64 mm - 3 moduli DIN43880 (PLE500-5AD, PLE500-6AD, PLE500-10AD), 18 x 90 x 64 mm - 1 moduli DIN43880 (PLE500-8AD)
  • Materiale
    Noryl V0
  • Peso
    Circa 250 g
  • Protezione
    Contenitore e morsettiere: IP20
  • Condizioni operative
    Temperatura 0-45 °C, umidità 35..95 RH% (senza condensa)
  • Certificazioni
    CE, UL
CODICI D'ORDINEPLE500-6ADPLE500-5ADPLE500-8ADPLE500-10AD
Protocollo BUSPLE-DIN-BUS (real time) on DIN RAIL
Ingressi digitali16 PNP (configurabili)---
Uscite digitali16 PNP (configurabili)-2 PNP-
Ingressi Encoder4x (Res.32 bit, 50 KHz) Push Pull---
Ingressi analogici2x (Res.16 bit 40000 points) 4..20mA/0..10V4x TC type K,S,R,J, PT100, PT500, PT1000, Ni100, PTC1K, NTC10K, (β 3435K), potentiometer 6 KΩ, 150 KΩ (50000 points) 0..60 mV (16000 points);
4x 0..10 V (54000 points), 0/4..20mA (40000 points)
1x (Ris. 16 bit) selectable: TC type K,S,R,J, PT100, PT500, PT1000, Ni100, PTC1K, NTC10K, (β 3435K), 0..10 V (54000 points), 0/4..20mA (40000 points), 0..60 mV (16000 points), potentiometer 6 KΩ, 150 KΩ (50000 points)4x 0..10 V (54000 points), 0/4..20mA (40000 points)
Uscite analogiche2x (Res. 16 bit) 0/4..20 mA2x 0..10V / 4..20 mA1x (Res. 16 bit) 0/4..20 mA2x 0..10V / 4..20 mA
Ingressi C.T.--50 mA - 20 ms - 4096 points-
Isolamento galvanicoDall'alimentazione al Bus seriale
  • Algoritmo di regolazione (PLE50-8AD)
    ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
  • Tuning (PLE50-8AD)
    manuale o automatico
  • Modalità di allarme (PLE500-8AD)
    Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm
  • Doppia azione (PLE500-8AD)
    Funzionamento combinato caldo-freddo con doppio P.I.D
  • Logica Apri/Chiudi (PLE500-8AD)
    Comando valvole motorizzate

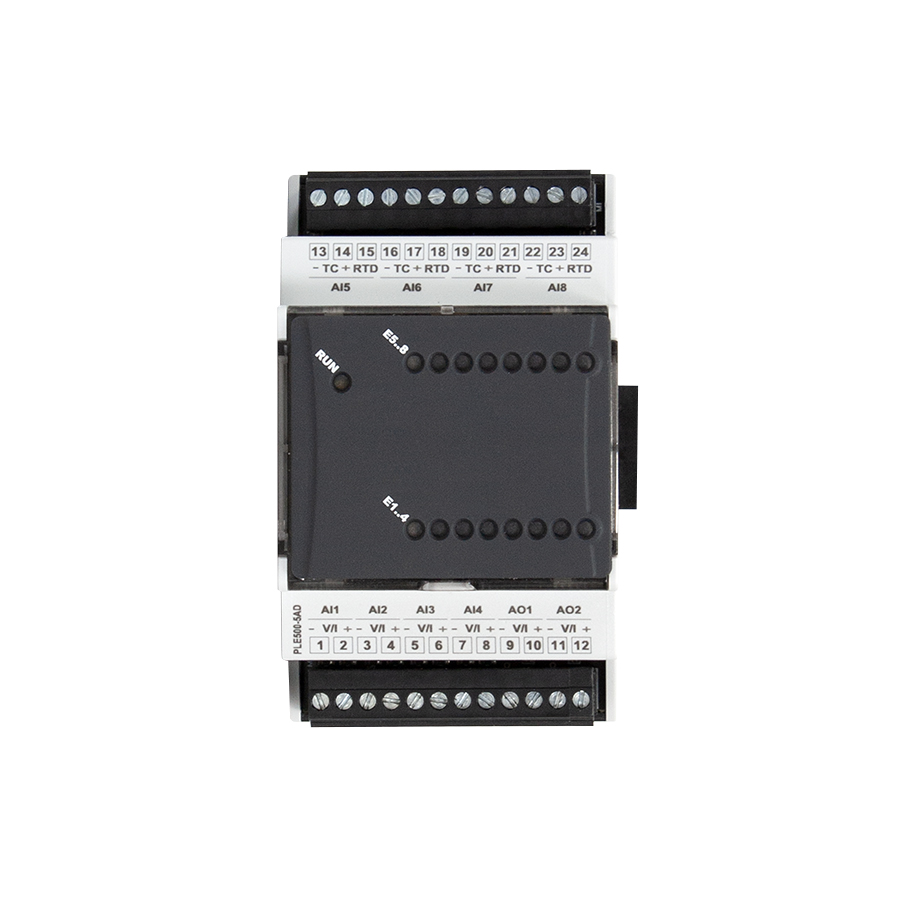

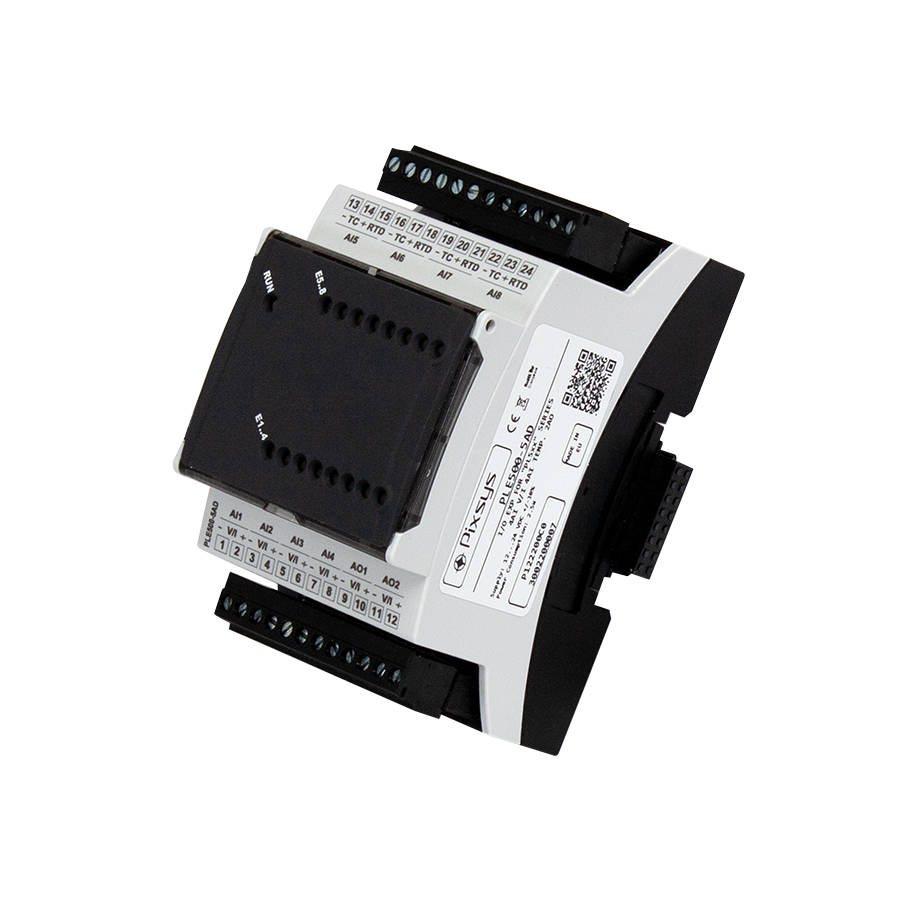

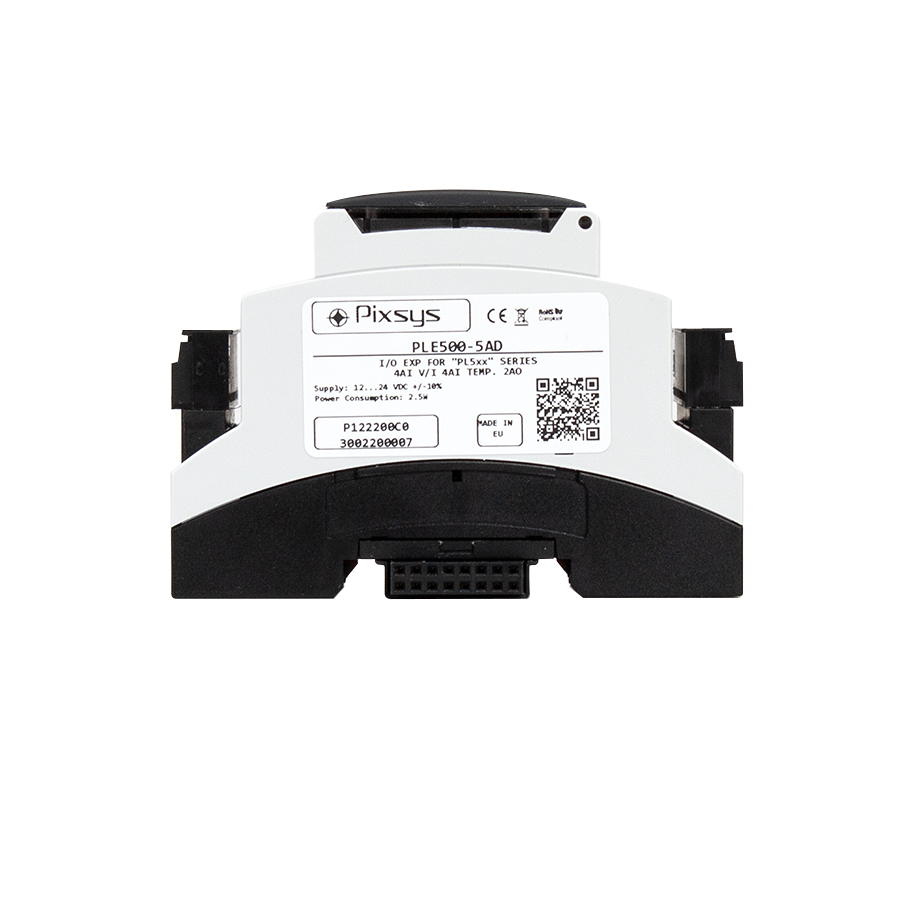

  • PLE500-5AD
    ESPANSIONE PLC 4AI V/I 4AI TEMP. 2AO
    12...24VDC 3 MODULI DIN

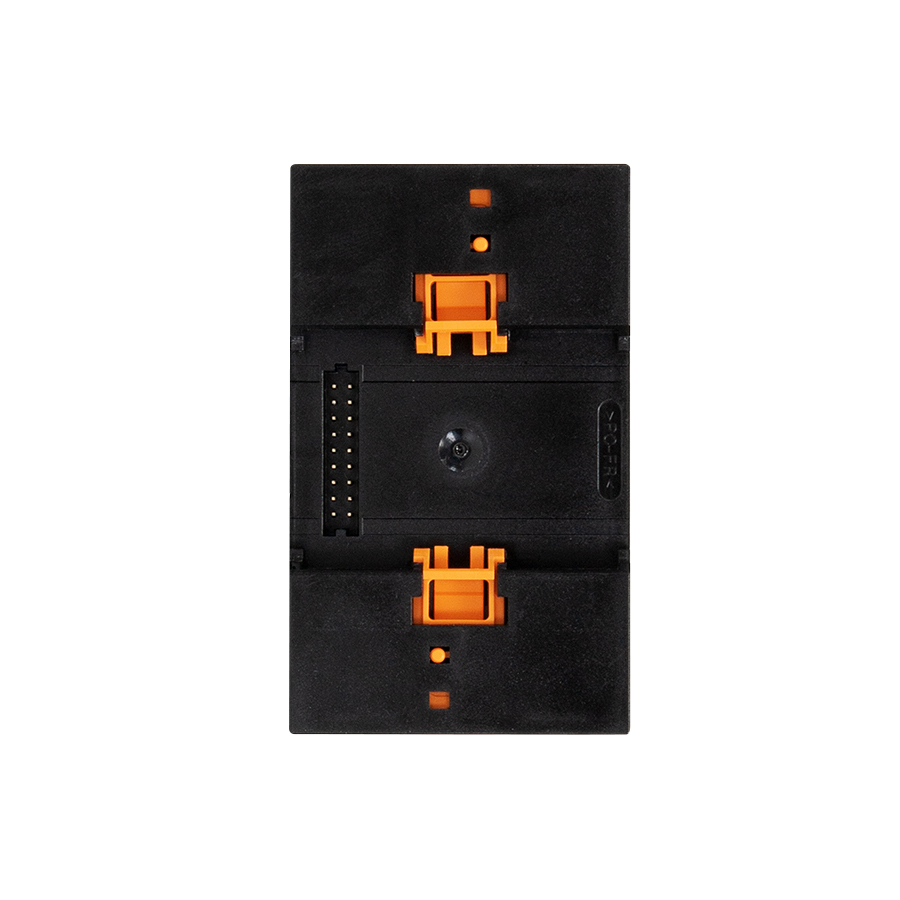

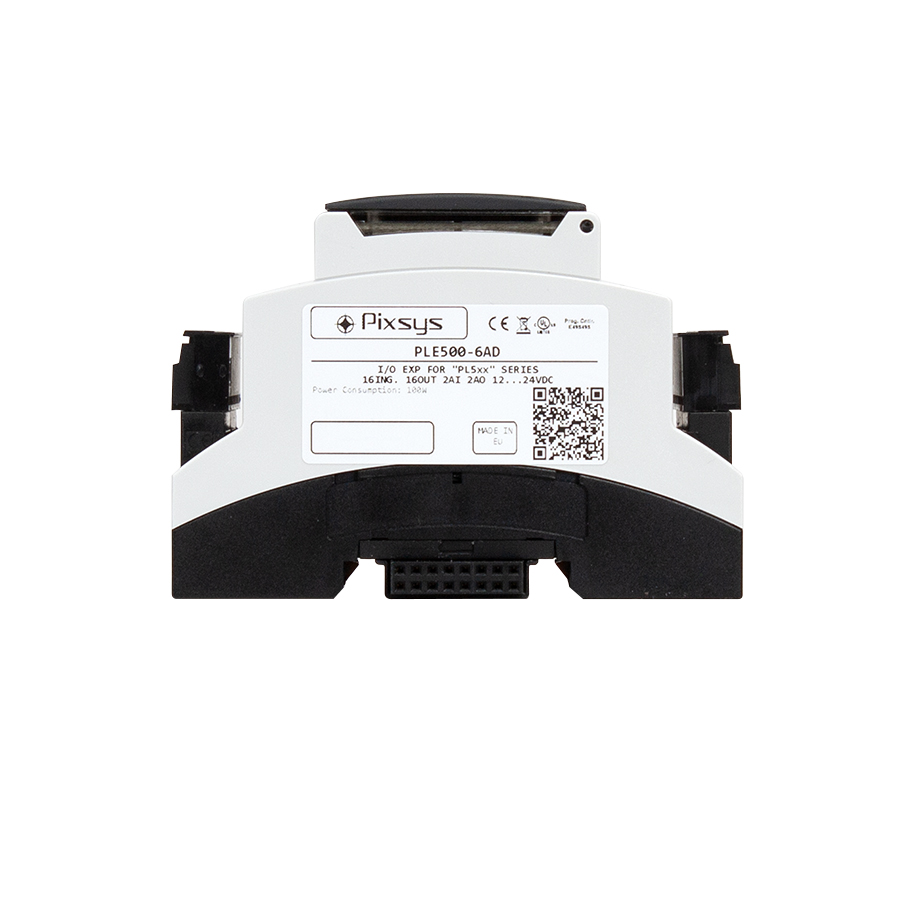

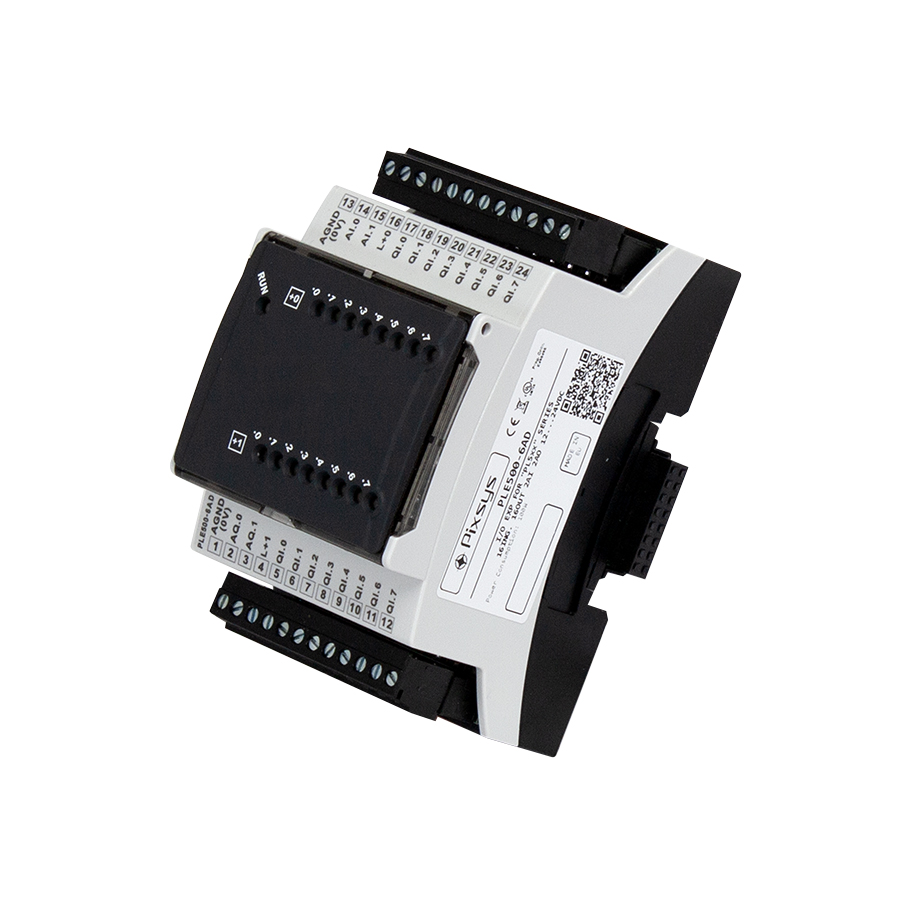

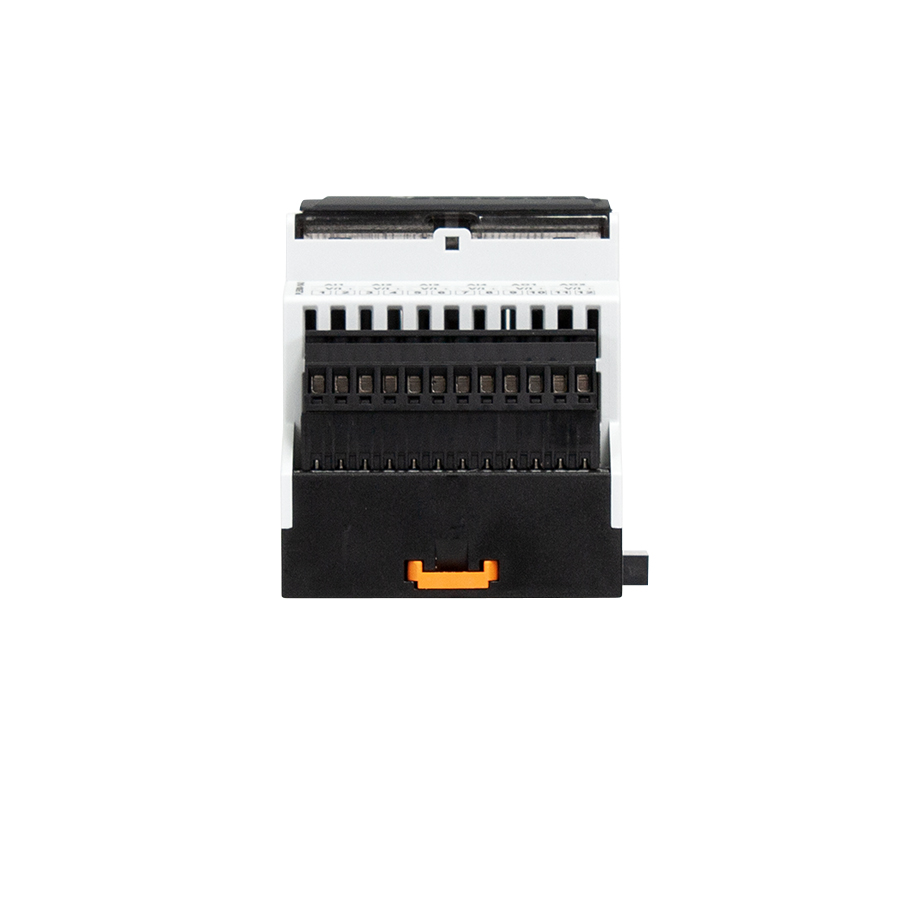

  • PLE500-6AD
    ESPANSIONE PLC 16ING. 16OUT 2AI 2AO
    12...24VDC 3 MODULI DIN

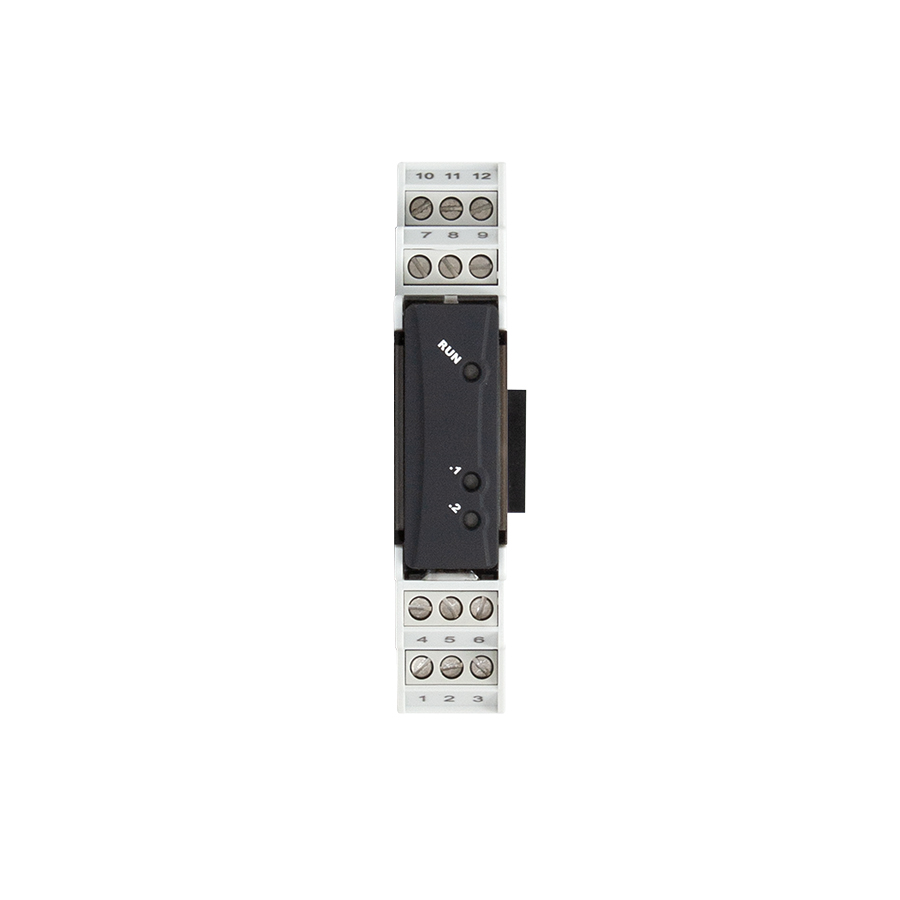

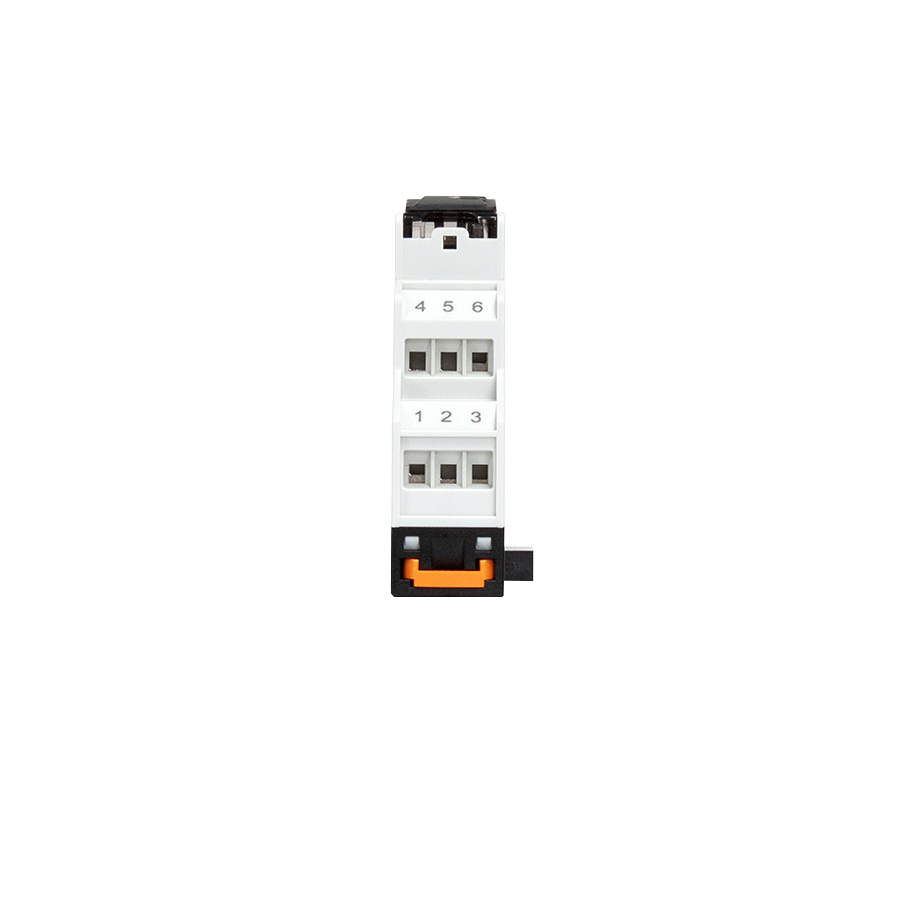

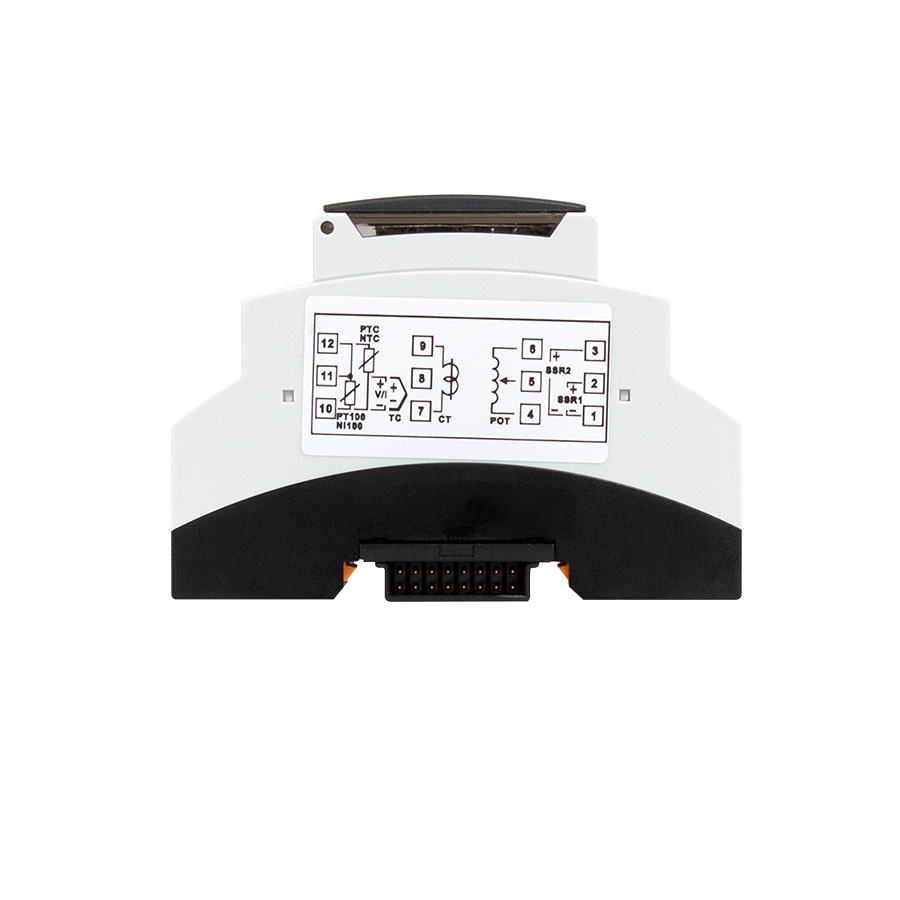

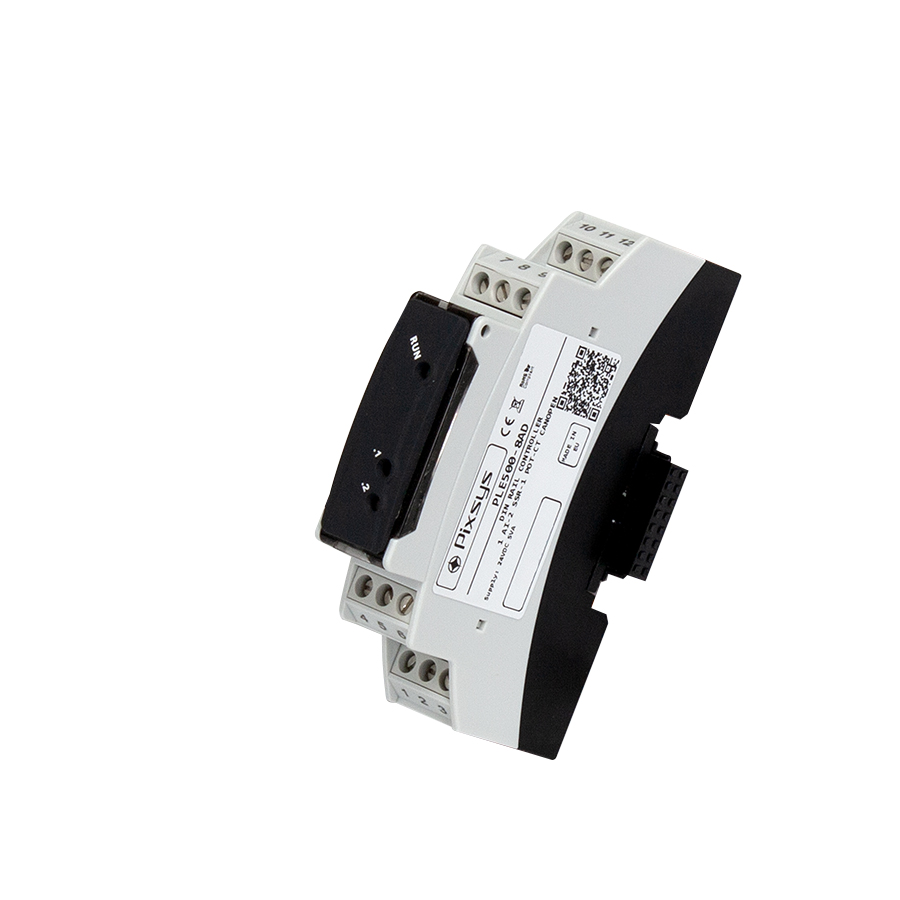

  • PLE500-8AD
    ESPANSIONE ANAL. UNIV. 1AI 2SSR 1POT CT
    REGOLATORE PER PL500

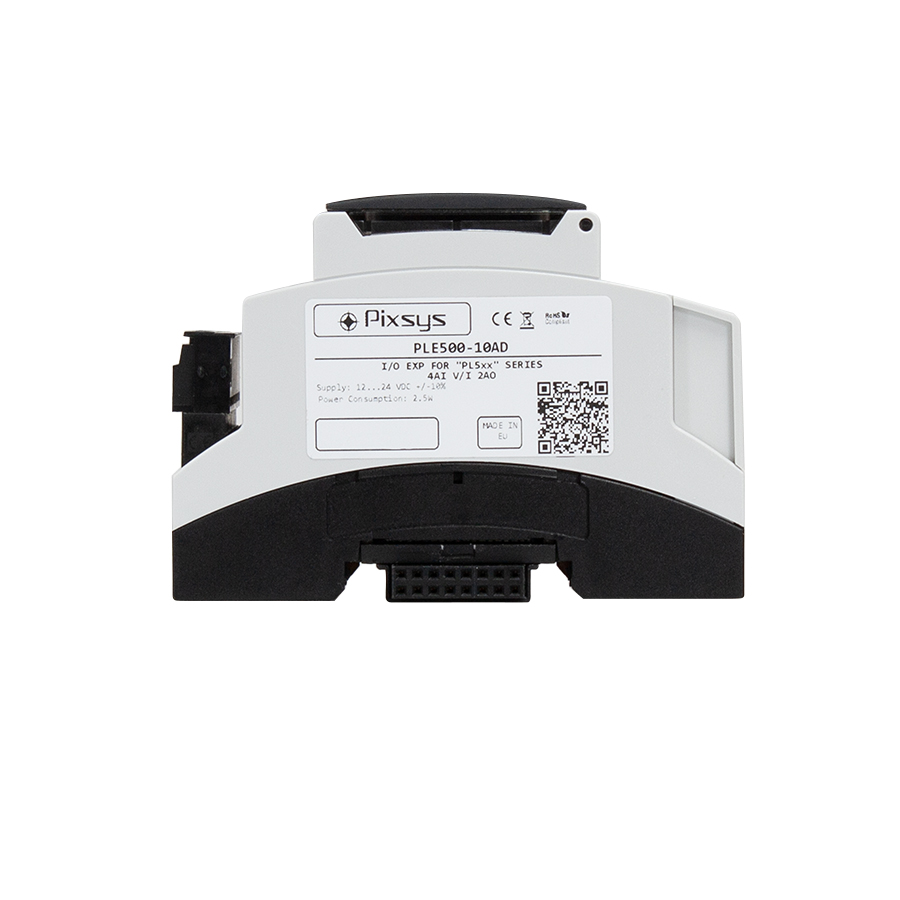

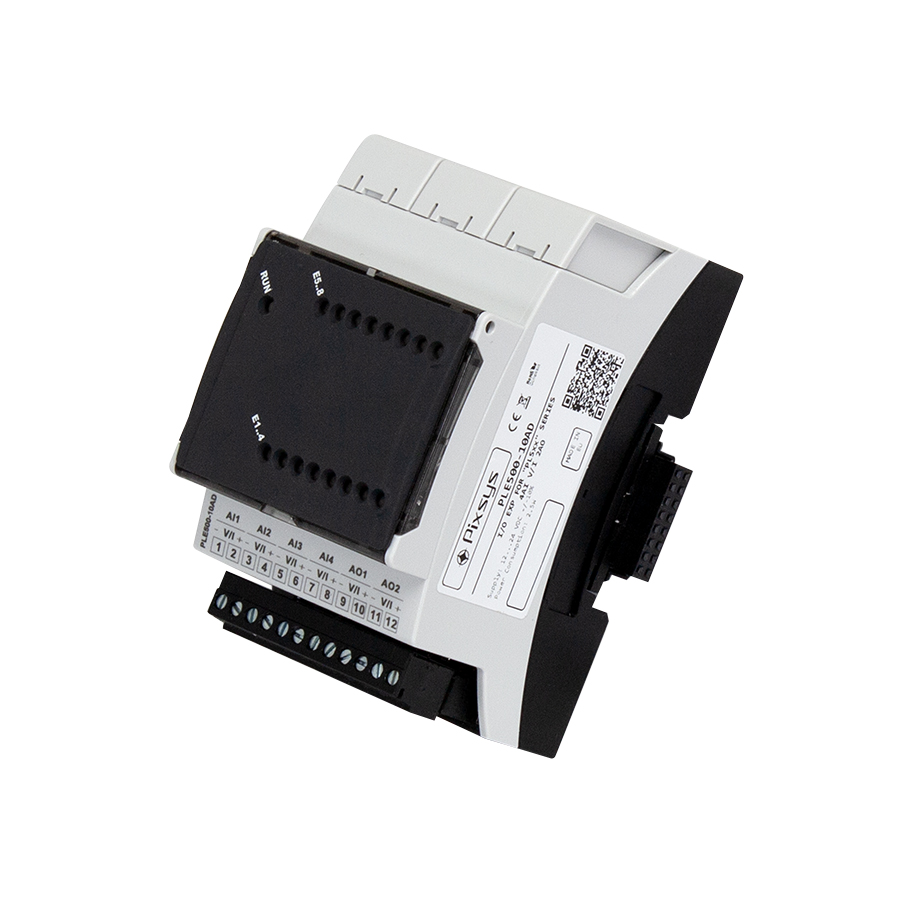

  • PLE500-10AD
    ESPANSIONE PLC 4AI V/I 2AO
    12...24VDC 3 MODULI DIN
