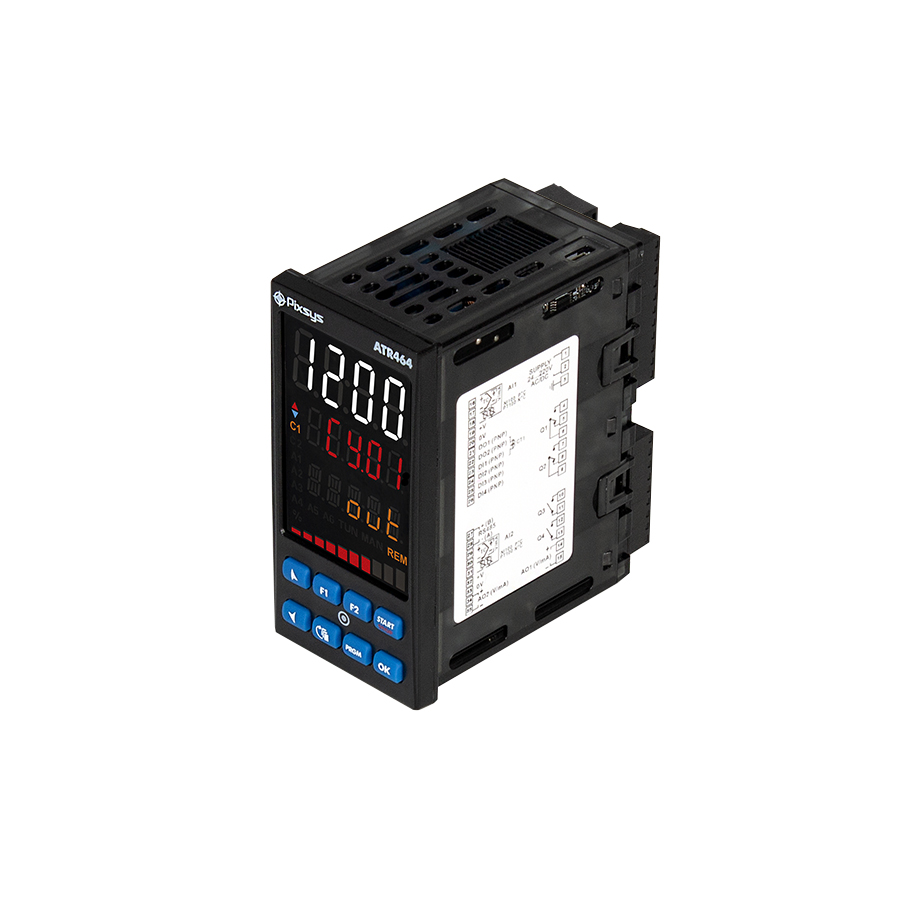

ATR464 è un programmatore dedicato all'automazione di forni industriali e da laboratorio, essicatoi, sistemi di trattamento termico e in generale alla gestione di processi che prevedano cicli/curve con il controllo della variabile di processo in relazione al tempo.
ATR464 consente la programmazione di 15 cicli/profili che possono includere fino a 30 step/segmenti , tutti liberamente configurabili dall'utente come salita/mantenimento/discesa.
Lo strumento integra le funzioni software tipicamente richieste nella gestione di forni: Attesa fine step (nel caso di ritardo del processo sul setpoint programmato) e modalità Recupero ciclo (dopo eventuali interruzioni di corrente). Sono disponibili anche funzioni speciali per la gestione dei forni a gas (codice -15ABC).
Come gli altri programmatori Pixsys, ATR464 si distingue per semplicità di programmazione anche per operatori non esperti.
La configurazione dei parametri e la programmazione dei cicli è possibile tramite App MyPixsys su smartphone grazie alla tecnologia NFC/Rfid oppure su PC con l'applicativo software MyPixsysLab nonchè direttamente da tastiera.
- Dimensioni48 x 96 x 88 mm
- MaterialeContenitore e frontale: PC UL94V2
- PesoCirca 245 g
- ProtezionePannello frontale: IP65, Contenitore e morsetti IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%
- CertificazioniCE, UL
| CODICI D'ORDINE | ATR464-15ABC | ATR464-24ABC-T |
|---|---|---|
| Alimentazione | 24..220 V AC / DC ±10% 50/60 Hz - isolamento galvanico 2,5KV | 24..220 V AC / DC ±10% 50/60 Hz - isolamento galvanico 2,5KV |
| Consumo | 5,5 Watt/VA | 7 Watt/VA |
| Display | Display 4 digit 0,63" bianco + Display 5 digit 0,39" rosso + Display 5 digit 0,33" giallo+ grafico a barre + 12 led di segnalazione | |
| Ingressi analogici | 1x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, E, N, B (compensazione automatica del giunto freddo -25..85°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..1/5/10V (54000 punti), 0..60mV (16000 punti), Potenziometri F.S. 1/150Kohm (50000 punti). | 2x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, E, N, B (compensazione automatica del giunto freddo -25..85°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..1/5/10V (54000 punti), 0..60mV (16000 punti), Potenziometri F.S. 1/150Kohm (50000 punti). |
| Tempo acquisizione | Programmabile fino a 4,1 ms (frequenza da 4,17Hz fino a 470Hz) | Programmabile fino a 4,1 ms (frequenza da 4,17Hz fino a 470Hz) |
| Ingressi digitali | 4 xPNP | 4 xPNP |
| Uscite digitali | 2x PNP configurabili 12VDC - 25mA max oppure 24VDC 15mA max | 2x PNP configurabili 12VDC - 25mA max oppure 24VDC 15mA max |
| Uscite Relè | 5 x (5 A - 250 V AC carico resistivo) | 4 x (5 A - 250 V AC carico resistivo) |
| Uscite analogiche | - | 2 x 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) |
| Comunicazione seriale | - | RS485 (1200..115200 Baud) |
- Cicli / Ricettefino a 15
- Spezzatefino a 30 per ogni ciclo (la durata massima per spezzata è di 99.59 hh.mm)
- Algoritmi regolazioneON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
- TuningManuale o automatico
- Modalità di allarmeAssoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
- Doppia azioneFunzionamento combinato caldo-freddo con doppio P.I.D
- Logica Apri/ChiudiComando valvole motorizzate
- Configurazione parametri softwareMemory Card, software MyPixsysLab, codici EASY-UP
- Protezioni softwareAllarmi - Password per accesso ai parametri
- ATR464-15ABCPROGRAMMATORE 15 CICLI 48x96 1AI+4DI+2DO+5RELE
- ATR464-24ABC-TPROGRAMMATORE 15 CICLI 48x96 2AI+2AO+4DI+2DO+4RELE+RS485
