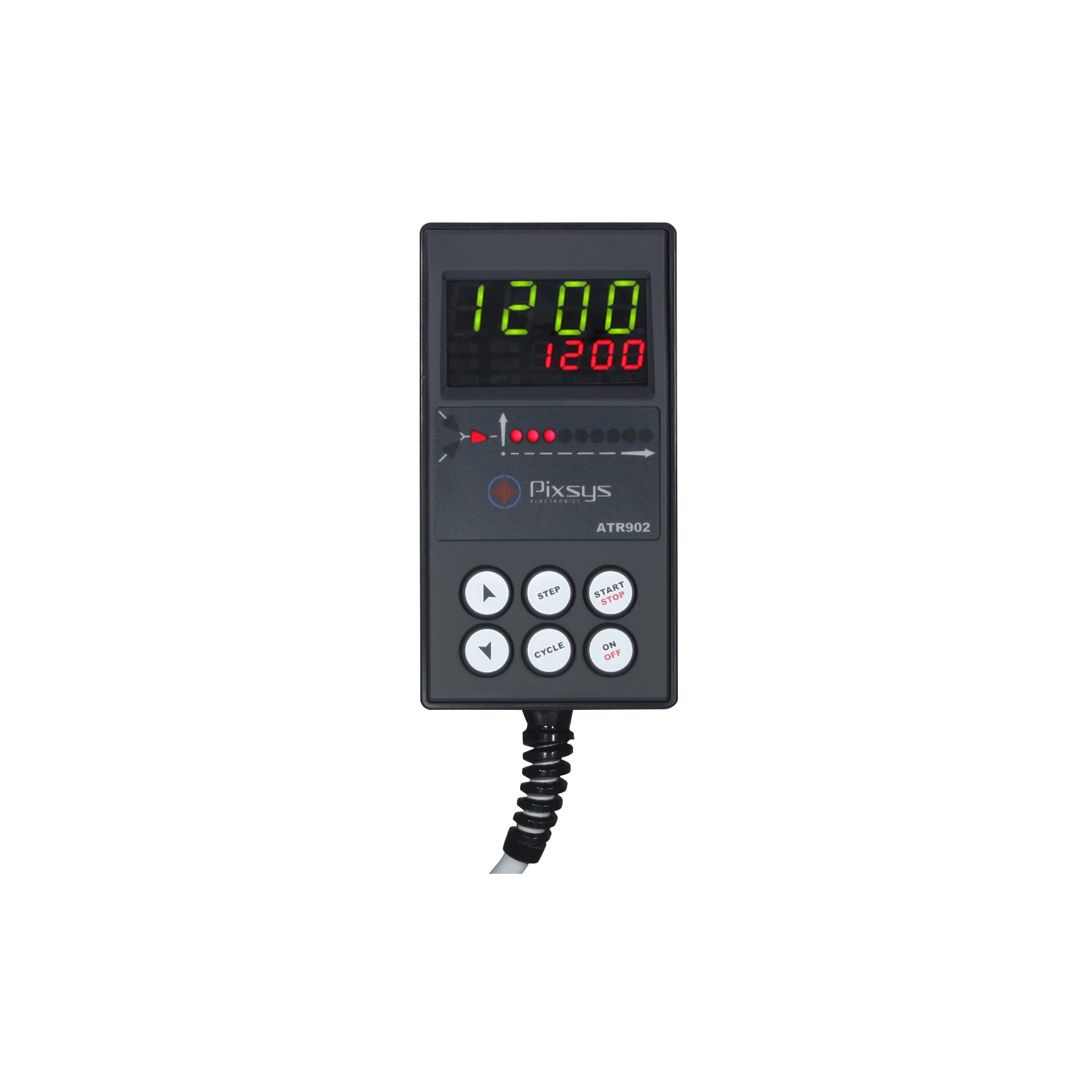

ATR902 è un Programmatore palmare specificamente studiato per l'automazione di forni da hobbismo o professionali di piccole dimensioni, utilizzati spesso per la lavorazione della ceramica, del vetro o nel settore orafo.
ATR902 consente la programmazione di 15 cicli/curve con il controllo della temperatura in relazione al tempo. Ogni ciclo può prevedere fino a 18 step/segmenti, tutti liberamente configurabili dall'utente come salita/mantenimento/discesa.
Modalità di programmazione e visualizzazione del ciclo risultano semplici ed intuitive anche per l'operatore non esperto.
Sono previste funzioni software tipiche per il controllo per forni: Partenza ritardata, Attesa fine step (nel caso di ritardo del processo sul setpoint programmato) e modalità Recupero ciclo (dopo eventuali interruzioni di corrente).

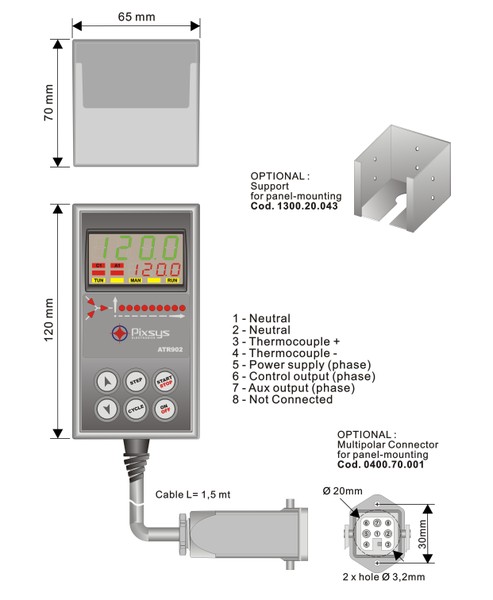

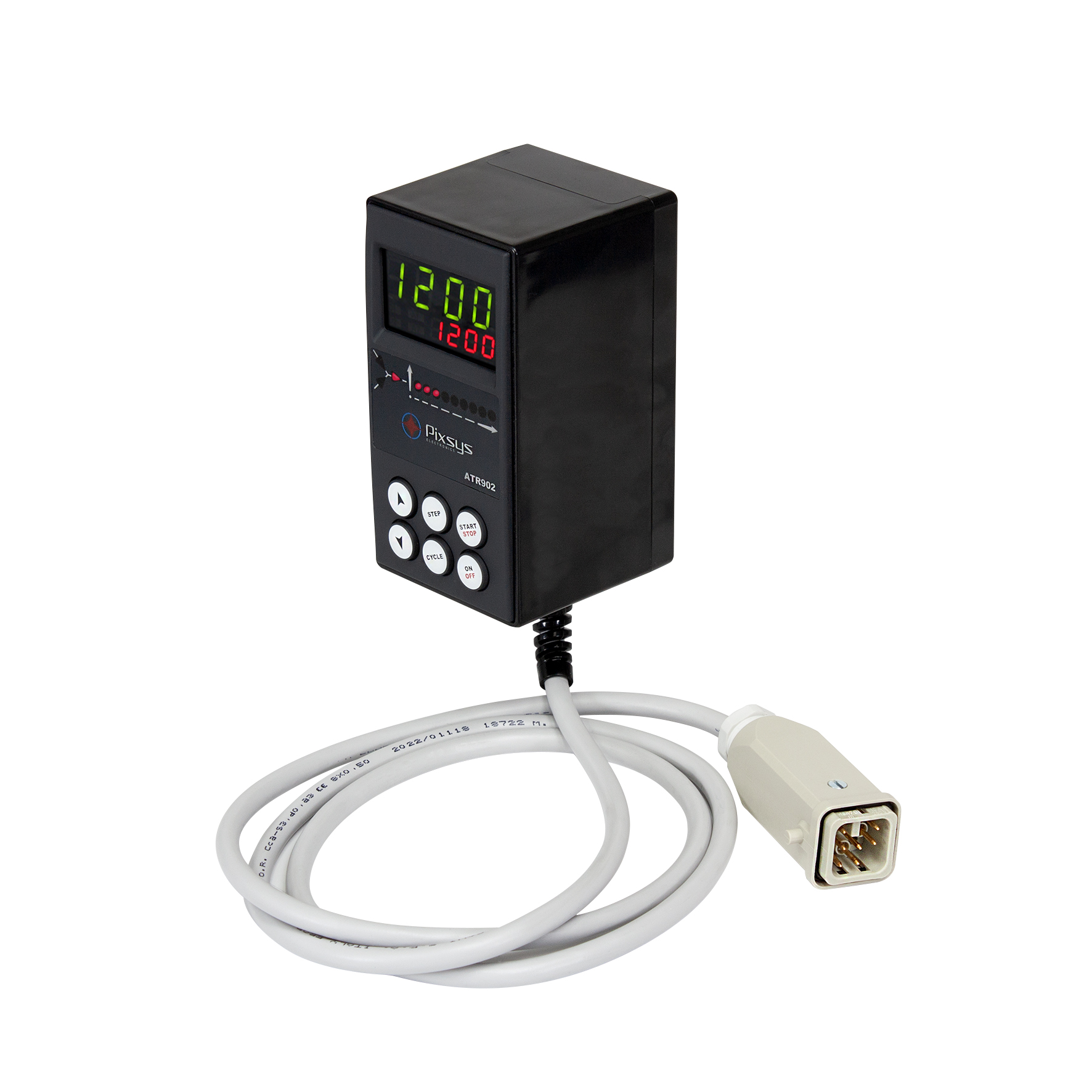

Il connettore multipolare, compatibile anche con la precedente serie ATR900/901, consente all'utilizzatore una connessione/installazione immediata. Le specifiche delle pin-out sono dettagliate nella documentazione e consentono ai costruttori di predisporre correttamente il corrispondente connettore sul forno.
L'ingresso è programmabile per le più comuni termocoppie e sono presenti due uscite selezionabili come comando o allarme/ausiliario.
Tutte le opzioni sono configurabili da tastiera (tipologia di sonda, modalità di allarme, programmazione dei cicli) .
- Dimensioni120 x 65 (frontale) x 65 mm
- MaterialeContenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
- PesoCirca 550 g
- ProtezionePannello frontale: IP54, Contenitore e morsetti: IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%
- CertificazioniCE
| CODICI D'ORDINE | ATR902-12ABC |
|---|---|
| Alimentazione | 24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV |
| Consumo | 3 Watt/VA |
| Display | Display rosso 4 cifre 0,56" + verde 4 cifre 0,4" + Bargraph |
| Ingressi analogici | 1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J ,T , E, N (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. ±1 digit F.S.) |
| Tempo acquisizione | Programmabile fino a 2,1 ms (frequenza fino a 470 Hz) |
| Ingressi digitali | - |
| Uscite Relè | 2 x Relè 1A - 250VAC carico resistivo (con segnale di uscita da tensione alimentazione) |
- Algoritmi regolazioneON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
- TuningManuale o Automatico-predittivo
- Modalità di allarmeAssoluto / Soglia, banda, deviazione superiore e inferiore, funzione ausiliario a tempo correlato allo step
- Configurazione parametri softwareMemory Card, software MyPixsysLab, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
- Protezioni softwareSetpoint di comando / allarmi - Password per accesso ai parametri
- ATR902-12ABCPROGRAMMATORE 15 CICLI PALMARE 4+4 Digit 1 AI-2 RL-24/230V
- CODICI ACCESSORI
- 0400.70.001KIT HARTING 8P ATR902
