ATR121 | Regolatore PID 32x74 mm

Questo controllore PID compatto è caratterizzato da un'elevata configurabilità. L'ingresso analogico è programmabile per sensori di temperatura (termometri a resistenza, termocoppie) ma anche per segnali normalizzati (ad esempio su trasmettitori di pressione, umidità e sensori di flusso),

L'algoritmo di controllo PID caldo-freddo è ottimizzato sia per la regolazione della temperatura che per i processi con transitori rapidi, come il controllo della pressione e di flusso.

Le caratteristiche software dell'ATR121 includono logiche apri/chiudi per il controllo delle valvole nei sistemi industriali HVAC e di dosaggio.

Le uscite del controllore sono sempre liberamente selezionabili come molteplici modalità di comando/allarme/evento.

Scheda tecnica

Certificato UL

File modello 3D (Step)

Man. Inst. IT/EN

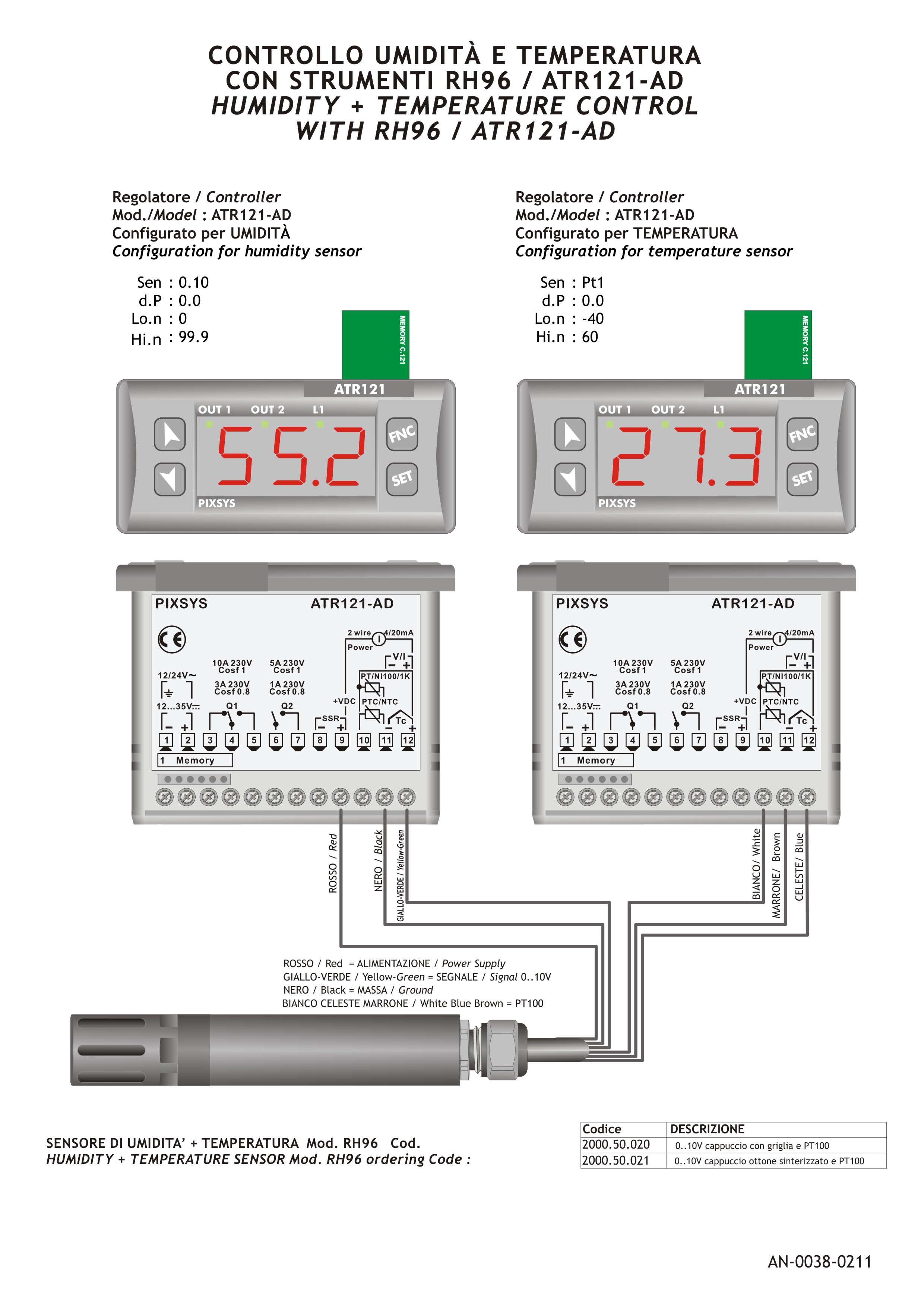

App. Note ATR121_RH96 IT/EN

LabSoftView

Dimensioni

74 x 32 x 53 mm

Materiale

Contenitore: policarbonato, Frontale: ABS UL94V0 autoestinguenti

Peso

Circa 100 g

Protezione

Pannello frontale: IP54, Contenitore: IP30, Morsettiere IP20

Condizioni operative

Temperatura 0-45 °C, umidità 35..95 uR%

Certificationi

CE, UL

CODICI D'ORDINE	ATR121-AD	ATR121-B
Alimentazione	12..24 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV	230 V AC ±15% 50/60 Hz - isolamento galvanico 2,5KV
Consumo	2,4 Watt/VA max	3 Watt/VA max
Display	3 cifre, 0,56” red + 3 led di segnalazione
Ingressi analogici	1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J (compensazione automatica del giunto freddo 0..50°C, ±0,5% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), Ingressi lineari 0..10 V (40000 punti), 0/4..20mA (30000 points), Potenziometri 6..150 KΩ (40000 punti). Impedenza: 0-10V: Ri > 110KΩ 0-20mA: Ri < 4.7Ω 4-20mA: Ri < 4.7Ω
Tempo di acquisizione	100 ms (frequenza 10 Hz)
Uscita digitale	1x 12..35 VDC - 30 mA per il comando SSR	1x 8 VDC - 20 mA per il comando SSR
Uscita ausiliaria	12 VDC - 30mA max per alimentazione sensori	12 VDC - 20mA max per alimentazione sensori
Uscita Relè	1x 8 A - 250 V AC carichi resisitivi 1x 5 A - 250 V AC carichi resistivi
