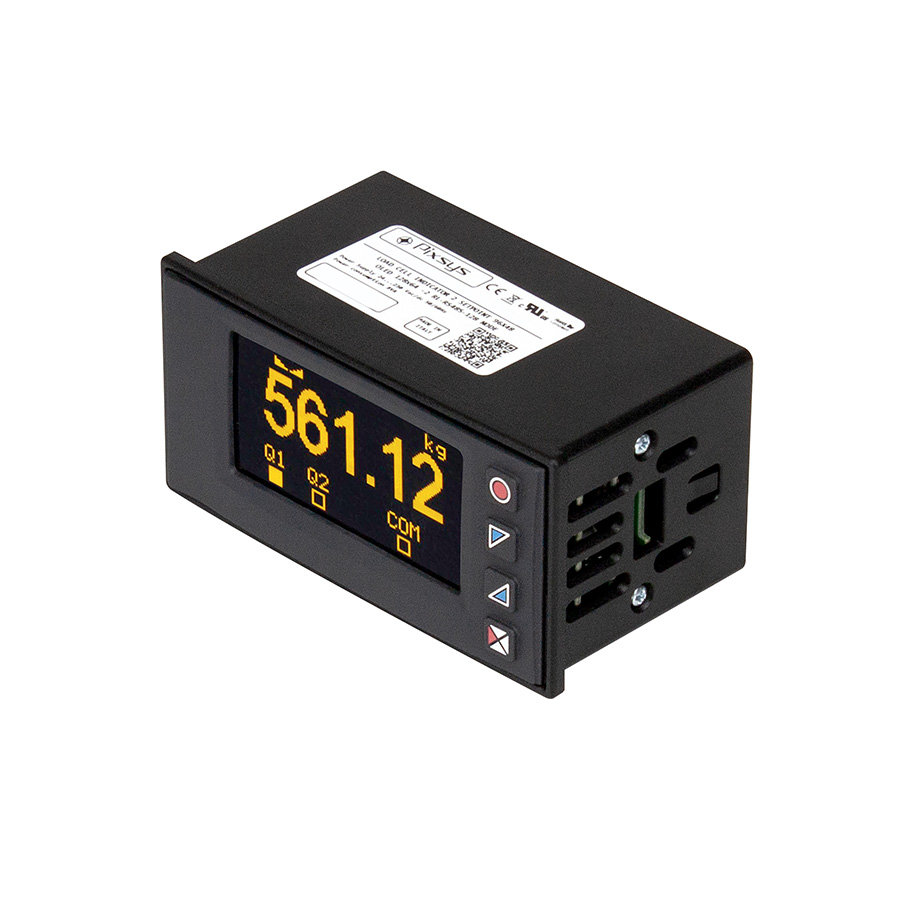

L’indicatore STR561 con ingresso strain-gauge è concepito come visualizzatore per celle di carico e sensori di pressione Melt (mV/V) e include l’alimentazione isolata per lo strain-gauge.
La frequenza di conversione impostabile fino a 1.2 KHz e la risoluzione fino a 24bit garantiscono elevata precisione.
Sono selezionabili differenti modalità di calibrazione dell’ingresso analogico (peso campione, valore percentuale su fondo scala, valore mV/V).
Tra le funzionalità software da menzionare le molteplici opzioni per la gestione della tara, funzioni di Totalizzatore , Somma, visualizzazione trend di processo con base tempi impostabile o bargraph con soglie di allarme/evento.
È stata implementata anche una modalità di auto-configurazione per alcuni sensori Melt Dynisco, semplificando le impostazioni richieste all’utente.
La connettività è garantita dallo standard RS485 con protocollo Modbus RTU/Slave.
L’interfaccia di STR561 è configurabile rapidamente anche via NFC con l'APP MyPixsys, senza necessità di alimentare/cablare lo strumento o tramite menu testuali multi-lingua da tastiera frontale.

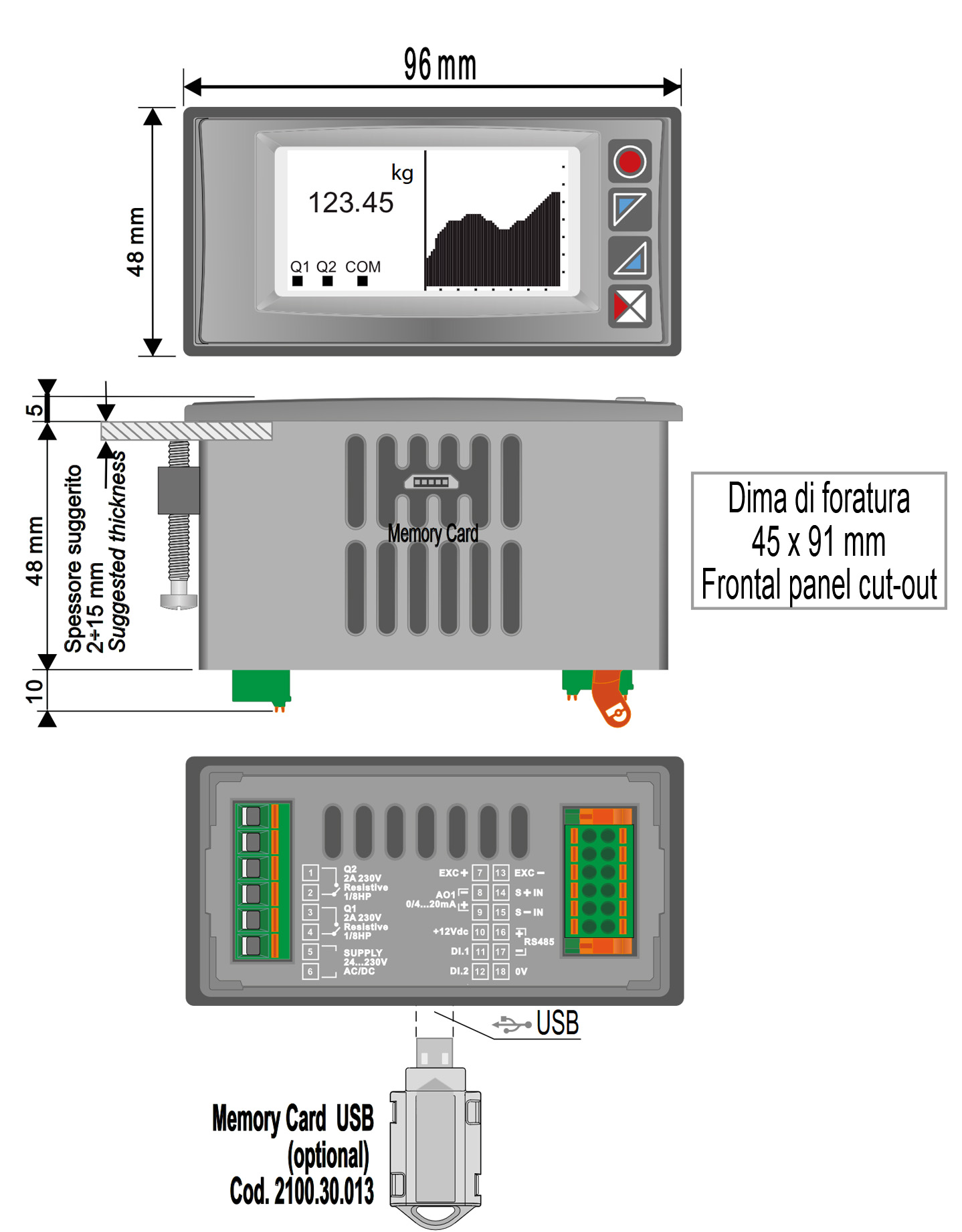

- Dimensioni96x48 (Frontale) x 48 mm (1/8Din)
- MaterialeContenitore: policarbonato V0. Mascherina frontale: gomma siliconica
- PesoCirca 165 g
- ProtezionePannello frontale: IP54, Contenitore e morsetti: IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%, max altitudine 2000m
- CertificazioniCE, UL
| CODICI D'ORDINE | STR561-12ABC-T128R |
|---|---|
| Alimentazione | 24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV |
| Consumo | 8 Watt/Va |
| Display | Display grafico OLED monocromatico (giallo) da 2.42", 128 x 64 |
| Ingresso analogico per celle | 1 x 23 bit (8000000 punti). Max 2 celle di carico in parallelo da 350Ω, oppure max 4 celle di carico in parallelo da 720Ω. - Linearità < 0.01% sul F.S. - Deriva termica < 0.001% sul F.S./°C - Campo di misura massimo 39 mV - Massima sensibilità celle 7mV/V Potenziometro: minimo 200Ω (10000 punti) con possibilità di linearizzazione personalizzabile (max 16 spezzate) Impedenza: |
| Tempo acquisizione | Velocità di conversione configurabile da 1Hz (8000000 punti) a 1200Hz (30000 punti) |
| Ingressi digitali | 2x PNP, funzione di Run, Hold, Riarmo allarmi, Allarme di blocco, Tara-Zero, Reset picco Massimo/Minimo/Picco-Picco, Reset totalizzatore, Attiva-Reset somma, Blocco Configurazione/Setpoint, Visualizzazione peso netto / peso lordo |
| Uscite Analogiche | 1x Uscita 0/4..20mA (60000 punti) 1x 5VDC - 35mA max (alimentazione celle) |
| Uscita Ausiliaria | 12VDC - 30mA max per ingressi digitali |
| Uscite Relè | 2x 2 A - 250 V AC carico resistivo |
| Comunicazione seriale | RS485 (1200..115200 Baud) opto isolata |
| USB | 1x micro USB |
- Regolazione AllarmiON - OFF con isteresi
- Modalità di allarmeAssoluto / Soglia, Banda con azione istantanea/ritardata/ritentiva e da ingresso digitale / Rottura sonda / attivazione da Seriale
- Funzione SommaCon Ingresso digitale o da tastiera somma di differenti pesi
- Funzione TotalizzatoreVisualizzazione peso istantaneo e misura totale da ultimo reset
- Funzione TracciaVisualizzazione Trend con base tempi impostabile da 0,1sec a 3600sec totale 4K word di memoria
- Ritrasmissione AnalogicaRitrasmissione dei valori di processo / setpoint su uscita analogica
- Trasmissione su serialeRitrasmissione dei valori di processo / setpoint / Parametri su uscita seriale RS485
- Funzione di calibrazioneProcedura semi-automatica di apprendimento dei limiti su ingresso cella (valore campione- valore mV/V - valore % di fondoscala)
- Menù multilinguaInglese/Italiano/Tedesco/Francese/Spagnolo
- Visualizzazione unità di misuraPossibilità di scegliere l'unità di misura del processo da visualizzare
- Protezioni softwareSetpoint di comando / allarmi - Password per accesso ai parametri
- Protocolli di comunicazioneModbus RTU
- STR561-12ABC-T128RINTERC. CELLE DOPPIO SETPOINT 96X48 RFID
OLED 128x64 -2 RL-RS485-128 NODI-24/230V
