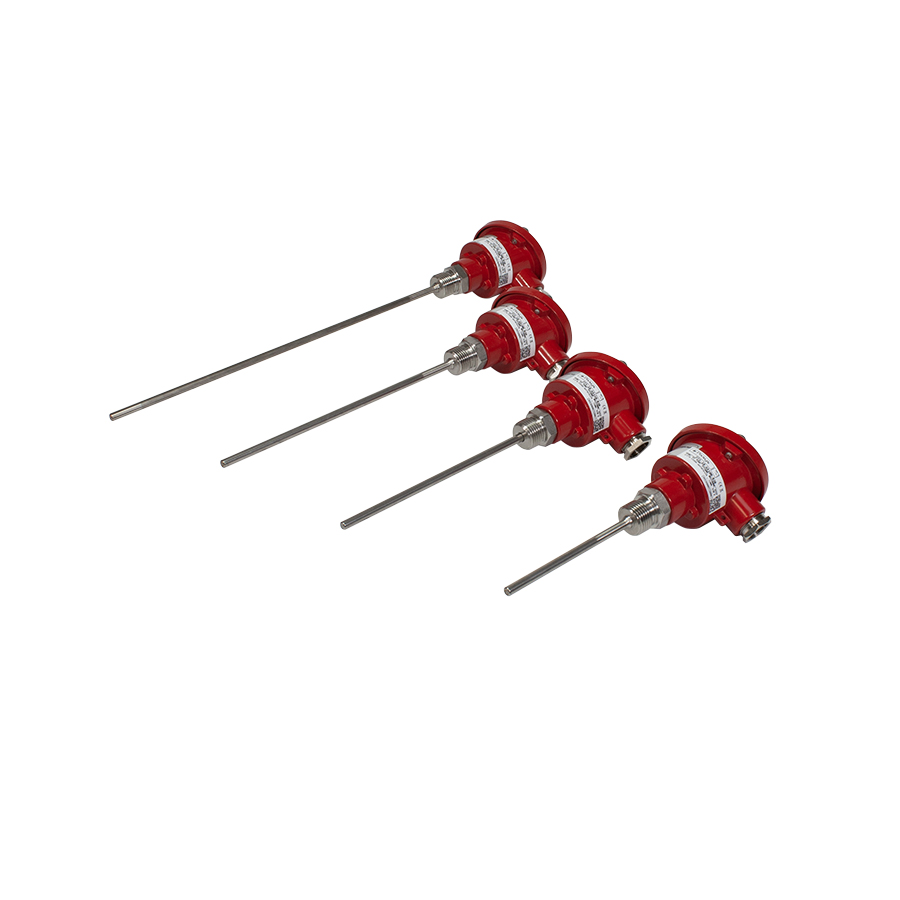

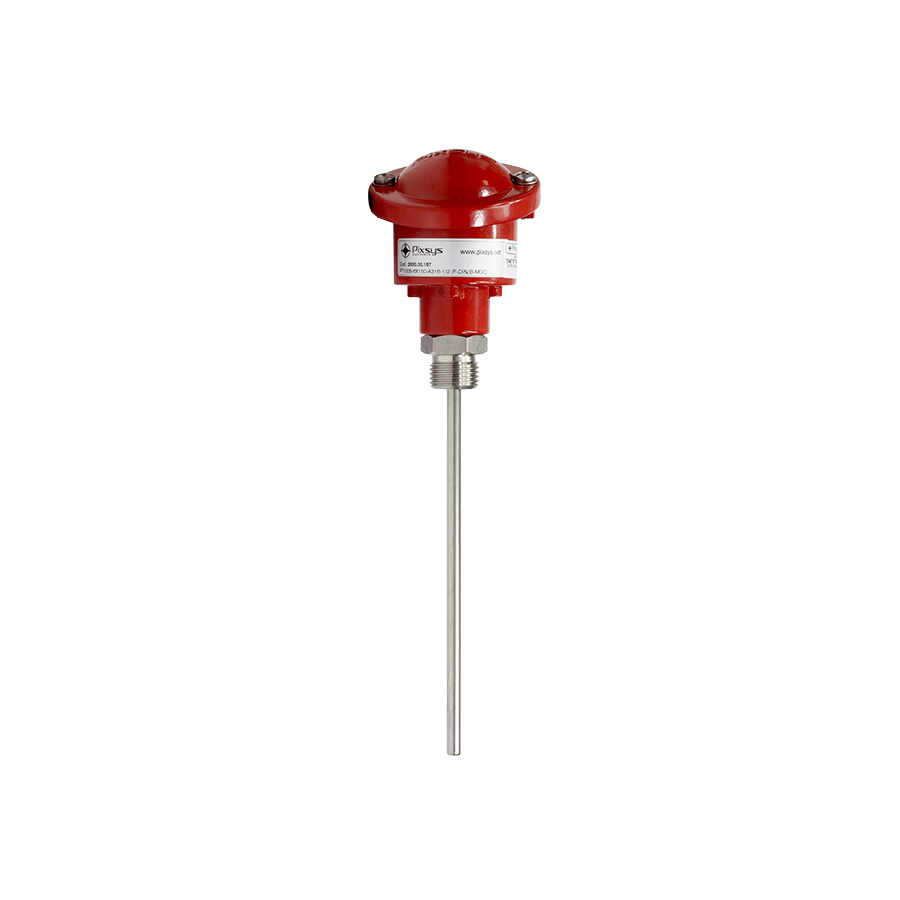

PT100 | PTS Termoresistenza con Testa Din/B

Sonda PT100 con testa DIN B è una termoresistenza con una resistenza nominale di 100 ohm a 0°C, con un'accuratezza di ±0,15°C (coefficiente di variazione è di 0,00385 ohm per °C).

La testa DIN B è standardizzata per una facile installazione su apparecchiature industriali. Questo tipo di sonda è comunemente utilizzato per la misurazione della temperatura in applicazioni industriali come la produzione di alimenti e bevande, l'automazione degli edifici, l'industria chimica e farmaceutica, e molte altre.

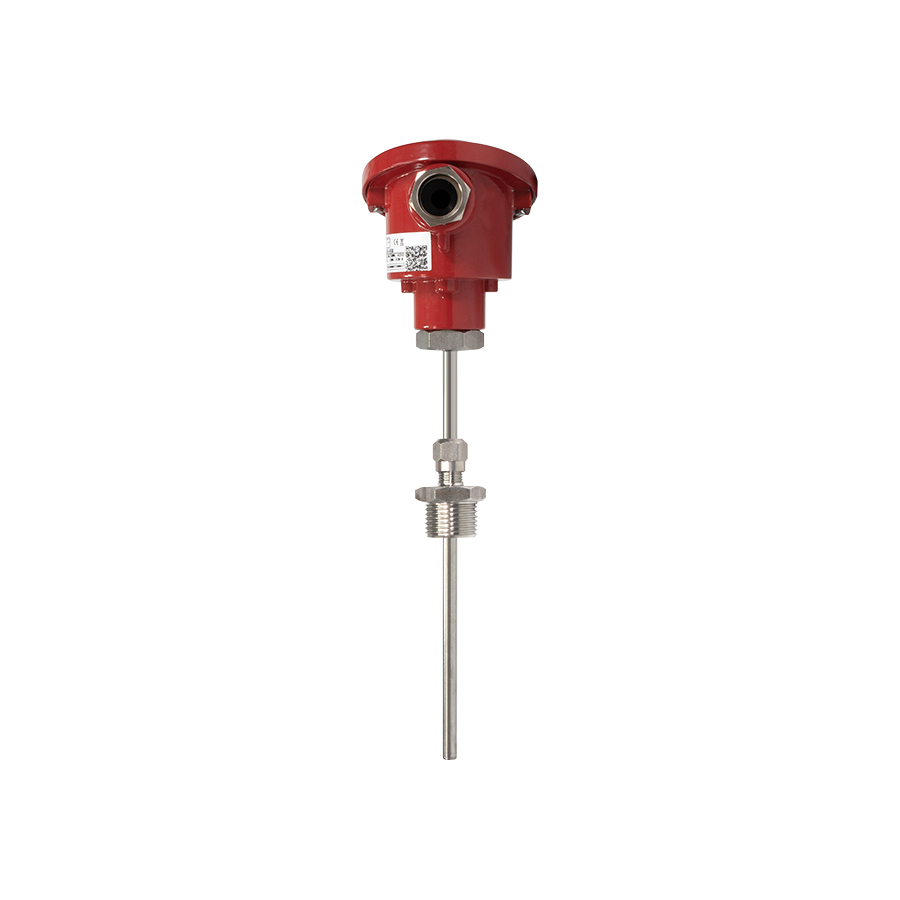

L'attacco al processo si realizza con "Niplo" da 1/2 gas o 1/4 gas e si riferisce alla dimensione del filetto che viene saldato sotto la testa Din. In alternativa un Niplo scorrevole con blocco a pressione è utilizzato per il fissaggio in posizione una volta installata la sonda alla profondità di immersione del processo desiderata, e permettere una facile installazione e rimozione.

Caratteristiche Generali

Sensore
PT100 classe B (+/- 0,3°C a 25°C)
Tempo di risposta
6,5 secondi come norm. BS 1904/1984/CEI60751
Diametro guaina
6 mm
Materiale immersione
Acciaio AISI 316L
Range di misura
-100 ... +500°C
Isolamento interno
MgO Ossido di magnesio > 20Mohm @ 25°C (500Vdc)

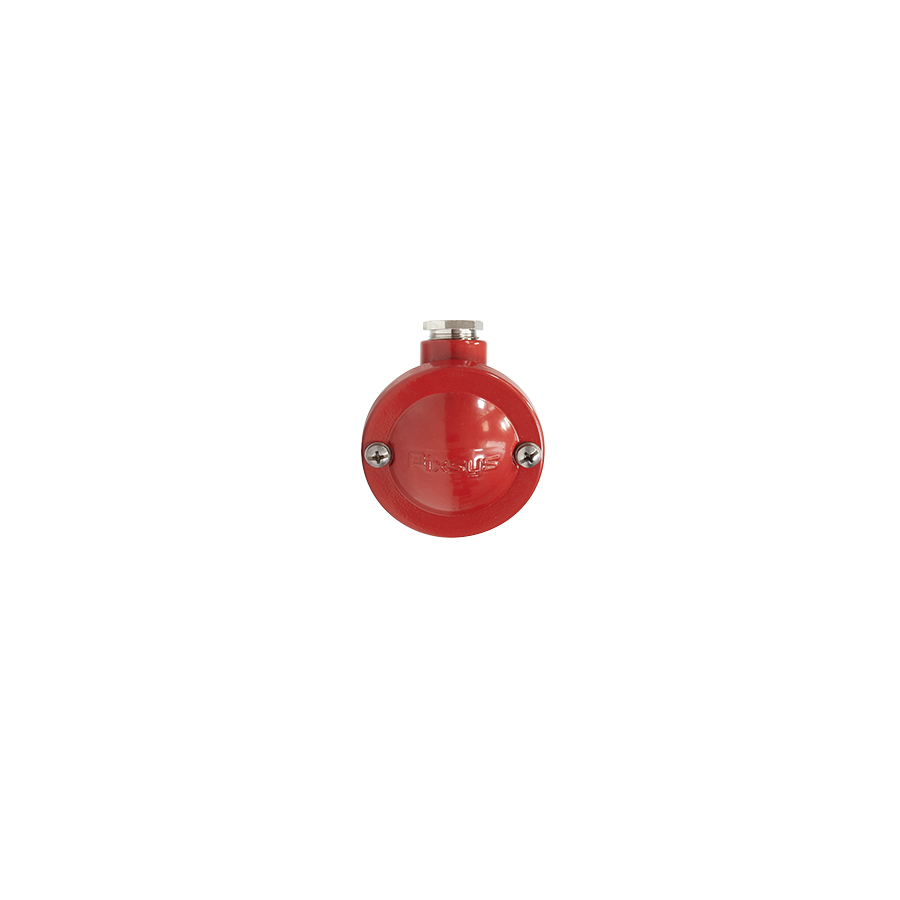

Materiale testa Din B
Alluminio (uni 1706) EN AC 46100
Grado di protezione
IP66 per le teste con foro libero al condotto
Guarnizione al pressacavo
Neoprene
Trattamento anticorrosione
Senza impiego di cromo esavalente (primer) , Vernice epoxy-poliestere o poliestere (min. 80 micron)
Max. Spazio per un trasmettitore
Ø45x30mm
Pressacavo
Ottone nichelato

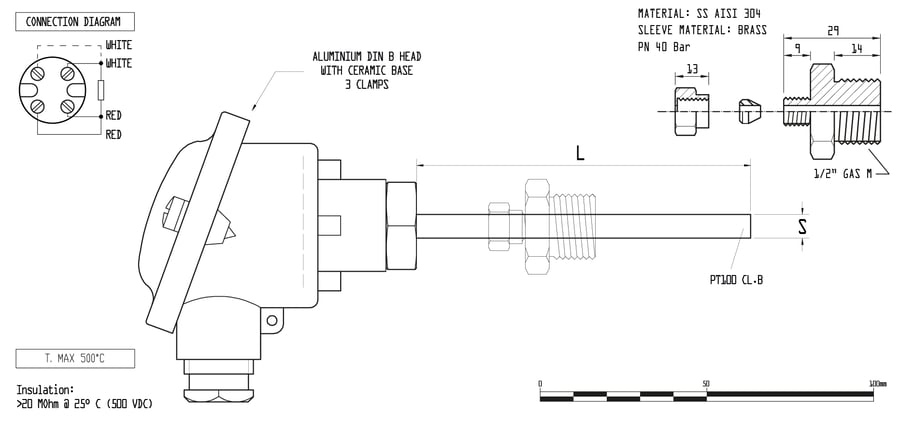

Installazione

Codici d‘Ordine

PTS-1B-6x100-B0B
Sensore di temperatura PT100B - Ø 6mm x 100mm - AISI316 - DIN B - (ex 2000.00.515 - 2000.90.515)
PTS-1B-6x200-B0B
Sensore di temperatura PT100B - Ø 6mm x 200mm - AISI316 - DIN B - (ex 2000.00.516 - 2000.90.516)
PTS-1B-6x250-B0B
Sensore di temperatura PT100B - Ø 6mm x 250mm - AISI316 - DIN B - (ex 2000.00.670)
PTS-1B-6x300-B0B
Sensore di temperatura PT100B - Ø 6mm x 300mm - AISI316 - DIN B - (ex 2000.00.517 - 2000.90.517)
PTS-1B-6x400-B0B
Sensore di temperatura PT100B - Ø 6mm x 400mm - AISI316 - DIN B - (ex 2000.00.518 - 2000.90.518)
PTS-1B-6x500-B0B
Sensore di temperatura PT100B - Ø 6mm x 500mm - AISI316 - DIN B - (ex 2000.00.434)
PTS-1B-6x100-BCB
Sensore di temperatura PT100B - Ø 6mm x 100mm - AISI316 - Conn. al processo 1/2" scorrevole - DIN B
PTS-1B-6x200-BCB
Sensore di temperatura PT100B - Ø 6mm x 200mm - AISI316 - Conn. al processo 1/2" scorrevole - DIN B
PTS-1B-6x300-BCB
Sensore di temperatura PT100B - Ø 6mm x 300mm - AISI316 - Conn. al processo 1/2" scorrevole - DIN B
PTS-1B-6x400-BCB
Sensore di temperatura PT100B - Ø 6mm x 400mm - AISI316 - Conn. al processo 1/2" scorrevole - DIN B
PTS-1B-6x500-BCB
Sensore di temperatura PT100B - Ø 6mm x 500mm - AISI316 - Conn. al processo 1/2" scorrevole - DIN B
PTS-1B-6x050-B3B
Sensore di temperatura PT100B - Ø 6mm x 50mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.447)
PTS-1B-6x100-B3B
Sensore di temperatura PT100B - Ø 6mm x 100mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.129)
PTS-1B-6x150-B3B
Sensore di temperatura PT100B - Ø 6mm x 150mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.187)

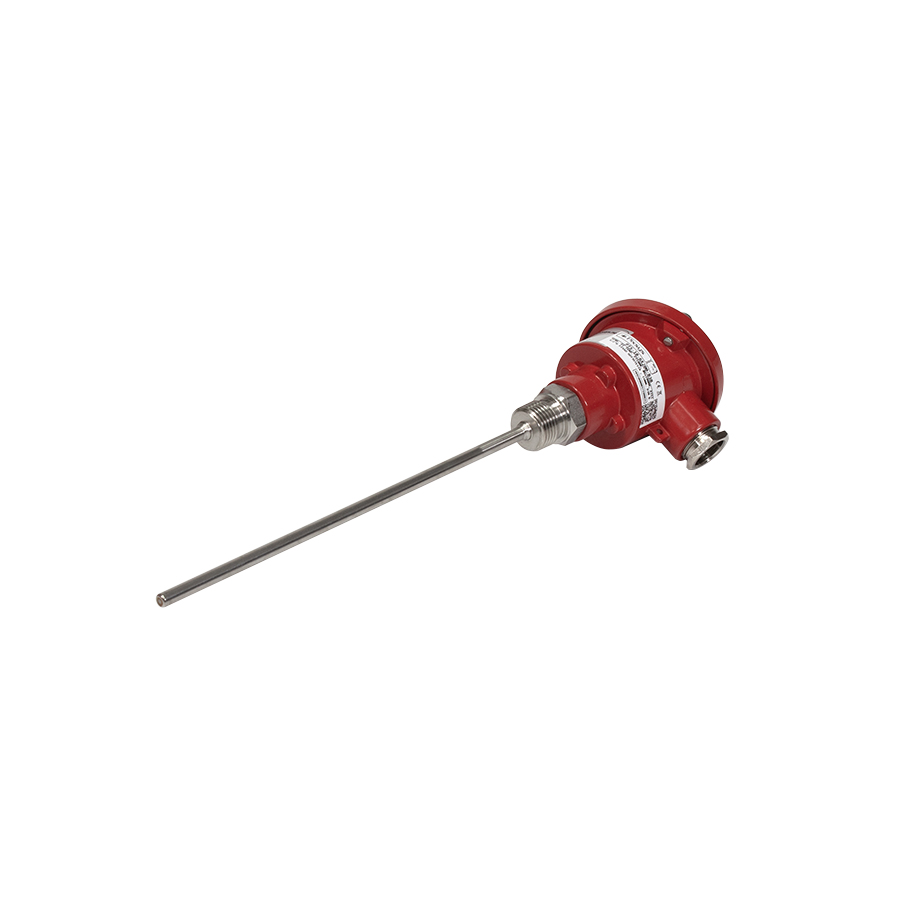

PTS-1B-6x200-B3B
Sensore di temperatura PT100B - Ø 6mm x 200mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.046)
PTS-1B-6x250-B3B
Sensore di temperatura PT100B - Ø 6mm x 250mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.509)
PTS-1B-6x300-B3B
Sensore di temperatura PT100B - Ø 6mm x 300mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.029)
PTS-1B-6x350-B3B
Sensore di temperatura PT100B - Ø 6mm x 350mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.145)
PTS-1B-6x400-B3B
Sensore di temperatura PT100B - Ø 6mm x 400mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.047)
PTS-1B-6x450-B3B
Sensore di temperatura PT100B - Ø 6mm x 450mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.637)
PTS-1B-6x500-B3B
Sensore di temperatura PT100B - Ø 6mm x 500mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.270)
PTS-1B-8x100-B3B
Sensore di temperatura PT100B - Ø 8mm x 100mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.253)
PTS-1B-8x150-B3B
Sensore di temperatura PT100B - Ø 8mm x 150mm - AISI316 - Conn. al processo 1/2" fisso - DIN B - (ex 2000.00.296)
