2000.35.010/015 | Convertitore RTD e Termocoppie

Convertitore RTD e Termocoppie per testa DIN

Questo trasmettitore di temperatura per testa DIN/B converte un segnale acquisito tramite sonde PT100, PT1000, Ni100 o termocoppie in un segnale di corrente per loop 4..20 mA (tecnologia a 2 fili).
È disponibile anche una versione con isolamento galvanico (codice 2000.35.015).

La programmazione si basa sulla tecnologia NFC e non richiede l'alimentazione dei dispositivi. L'utente può scegliere tra un programmatore NFC dedicato e il software RF-Programmer su PC o l'App MyPixsys su smartphone disponibile su Play Store



Scheda tecnica
Certificato UL

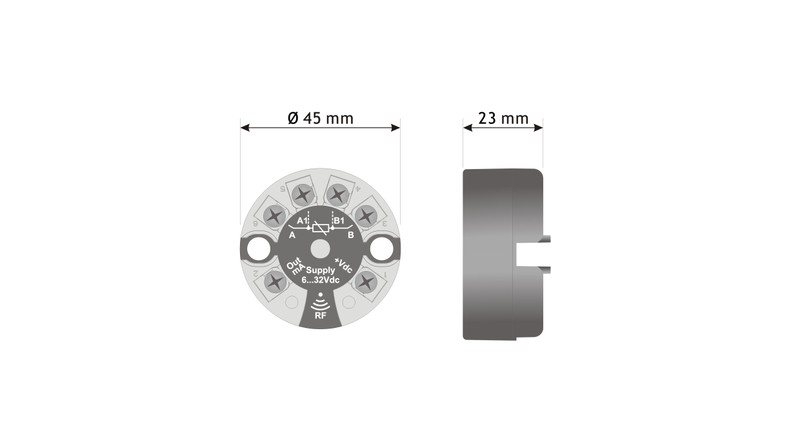

Dimensioni
Ø 45 mm, 23 mm
Materiale
Nylon (PA66)
Peso
Circa 30 g
Protezione
Contenitore e morsetti: IP20
Condizioni operative
Temperatura -40+85 °C, umidità 30..90 uR%
Certificazioni
CE, UL

CODICI D'ORDINE

2000.35.010

2000.35.015

Alimentazione

Loop Power (tecnologia 2 Fili) range funzionamento 6..32 V DC

Ingressi analogici

1 x selezione tra Termoresistenze PT100, PT1000, Ni100 - 2/3/4 fili

1 x selezione tra Termocoppie K, S, R, J, T, N, B, E - Termoresistenze PT100, PT1000, Ni100 - 2/3/4 fili

Tempo di campionamento/risposta

300 mS / 600 mS

Reiezione

50-60 Hz

Risoluzione in uscita

2 μA

Max errore di trasmissione

0,1% f.s o 0,2°C

Coefficiente di temperatura

< 100 ppm

Resistenza cavi

Max 20Ω

Uscita over-range

f.s. + 5°C

Uscita under-range

f.s. - 5°C

Uscita guasto

selezionabile tra 21,5mA o 3,8mA

Protezione uscita in corrente

30 mA

Funzione Data Logger
Tempo di campionamento 1..3600 S - 2800 campionamenti - buffer circolare
Algoritmi regolazione
ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
Tuning
Manuale o automatico
Modalità di allarme
Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
Doppia azione
Funzionamento combinato caldo-freddo con doppio P.I.D
Soft-Start
Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
Logica Apri/Chiudi
Comando valvole motorizzate
Configurazione parametri software
Memory Card, software LABSOFTVIEW, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
Protezioni software
Setpoint di comando / allarmi - Password per accesso ai parametri
Protocolli di comunicazione
Programmazione logica PLC
Programmazione interfaccia grafica
VPN

big_1432710921_big_disegno_2000.35.010__RTD_4_20mA
