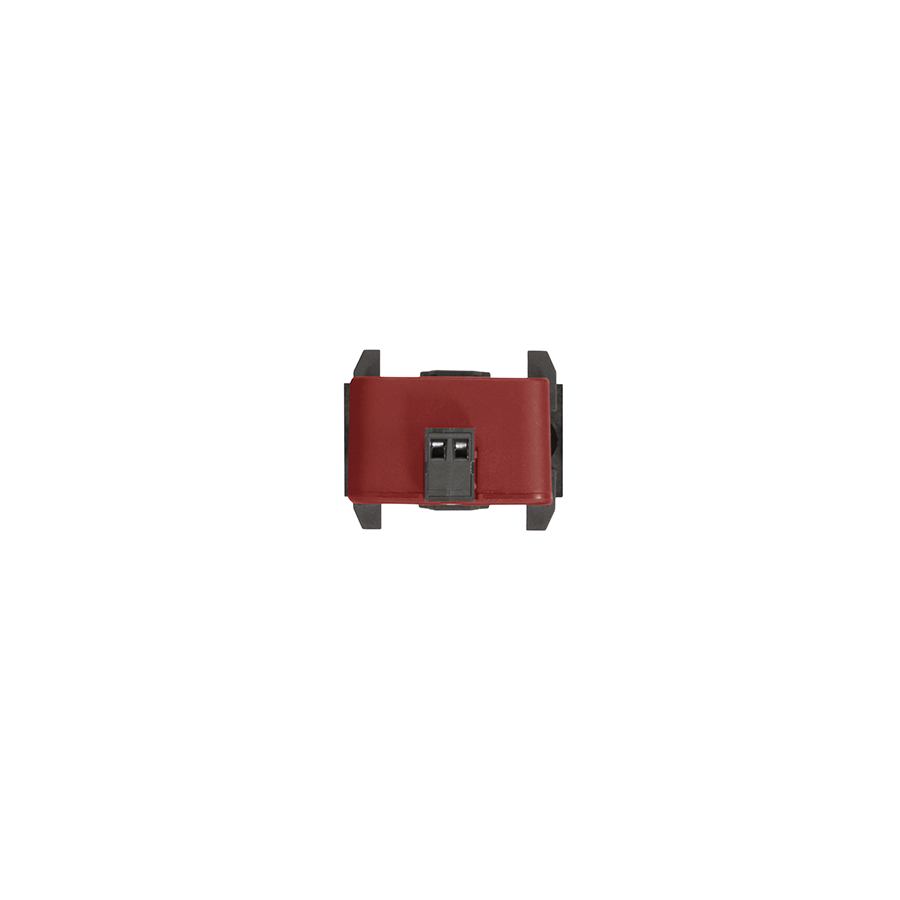

I modelli PTA-T-1PH-xxx-LP sono trasduttori di corrente TRMS AC/DC o bipolare DC, isolati, senza contatto.
Queste le caratteristiche principali comuni ai dispositivi:
- Trasduttore di corrente continua e alternata isolato galvanicamente dal circuito di misura
- Principio di misura: effetto Hall
- Possibilità di misurare la componente continua e quella alternata della corrente TRMS
- Nessuno shunt, nessuna perdita di potenza nel circuito di corrente primario e nessuna dissipazione.
- Misurazione unipolare o bipolare.
- Elevata precisione di misurazione.
- Due intervalli selezionabili tramite DIP-switch.
- Disponibilità di filtro di smorzamento per migliorare la stabilità della lettura.
- Adatto per batterie, caricabatterie, pannelli solari, alimentatori e carichi in corrente continua generici.
- Dimensioni compatte.
- Dimensioni41 x 44 x 26 mm e 96,5 x 68 x 26 mm
- MaterialePA6 rosso
- Peso47 gr
- ProtezioneContenitore e morsetti: IP20
- Condizioni operativeTemperatura: -20..+70°C; Umidità: 10 ÷ 90% senza condensa; Altitudine: 2000m s.l.m. max
- Diametro foro12,3mm e 20,8mm
- MontaggioLibero oppure su barra DIN IEC EN60715 con accessori inclusi
- ConnessioniMorsetti a vite rimovibili, passo 5,08 mm, per cavi fino a 2,5 mm².
Foro passante
| CODICI D'ORDINE | PTA-T-1PH-050-LP | PTA-T-1PH-300-LP |
|---|---|---|
| Alimentazione | morsetti a vite + e - | |
| Tensione | 9..28Vdc | |
| Max assorbimento | 21mA (a vuoto) | |
| INGRESSO | Attraverso foro passante diametro 12,3 mm | Attraverso foro passante diametro 20,8 mm |
| Tipo di misura | AC/DC True RMS o DC bipolare | |
| Fattore di picco | 1,3 | |
| Banda passante | 1 kHz | |
| Sovracorrente | 300 A in continuo | |
| Capacità di trasporto di corrente | AC/DC True RMS: 0..25A o 0..50A DC Bipolare: -25..+25A o -50..+ 50A | AC/DC True RMS: 0..150A o 0..300A DC Bipolare: -150..+150A o -300..+ 300A |
| USCITA | Morsetti a vite + e - | |
| Tipo | 4..20mA Carico massimo R = 600Ω. | |
| Protezioni | Protez. da inversione di polarità e protez. da sovratensione | |
| Risoluzione | 10 bit (1000 pts) | |
| Errore EMI | < 1% | |
| Coeff. di temperatura | < 200 ppm/°C | |
| Isteresi di misura | 0.3% del fondo scala | |
| Tempo di risposta | con filtro ‘Fast’ 500 ms, con filtro ‘Slow’ 1000 ms. | |
| Tipo | Precisione inferiore 2% fondo scala: 1% del fondo scala a 50/60Hz, 23°C Precisione superiore 2% fondo scala: 0.5% fondo scala a 50/60Hz, 23°C | |
| Categoria di sovravoltaggio | Conduttore nudo: CAT. III 300 V Conduttore isolato: CAT. III 600 V | |

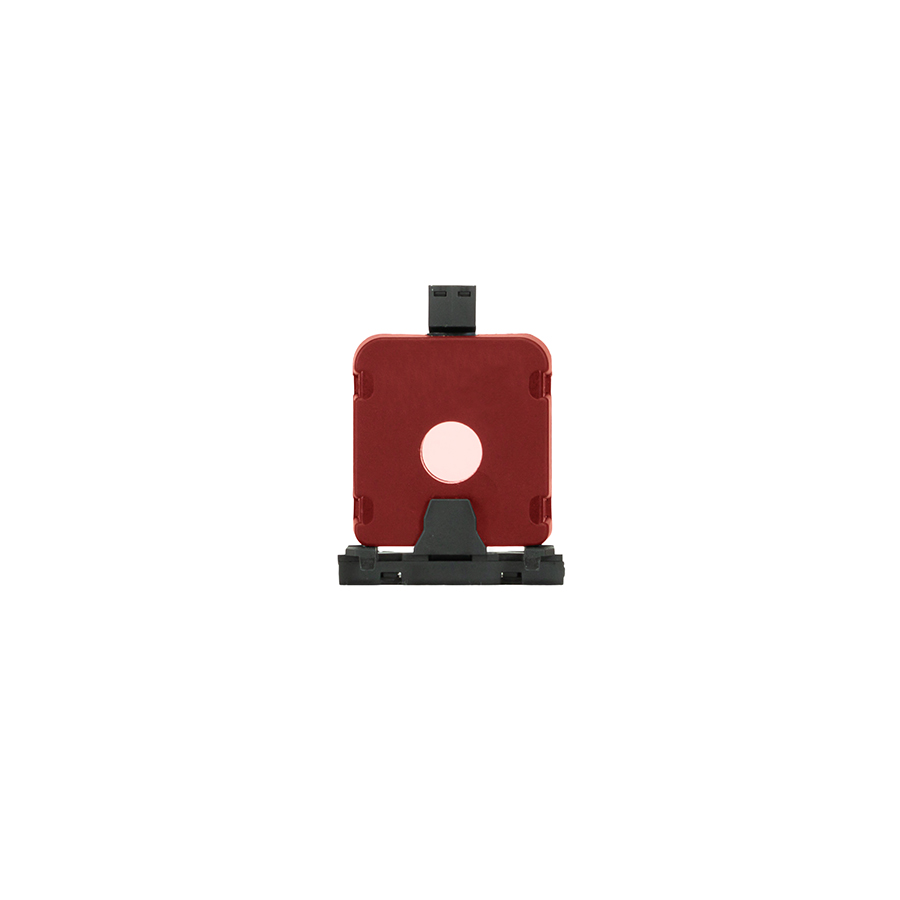

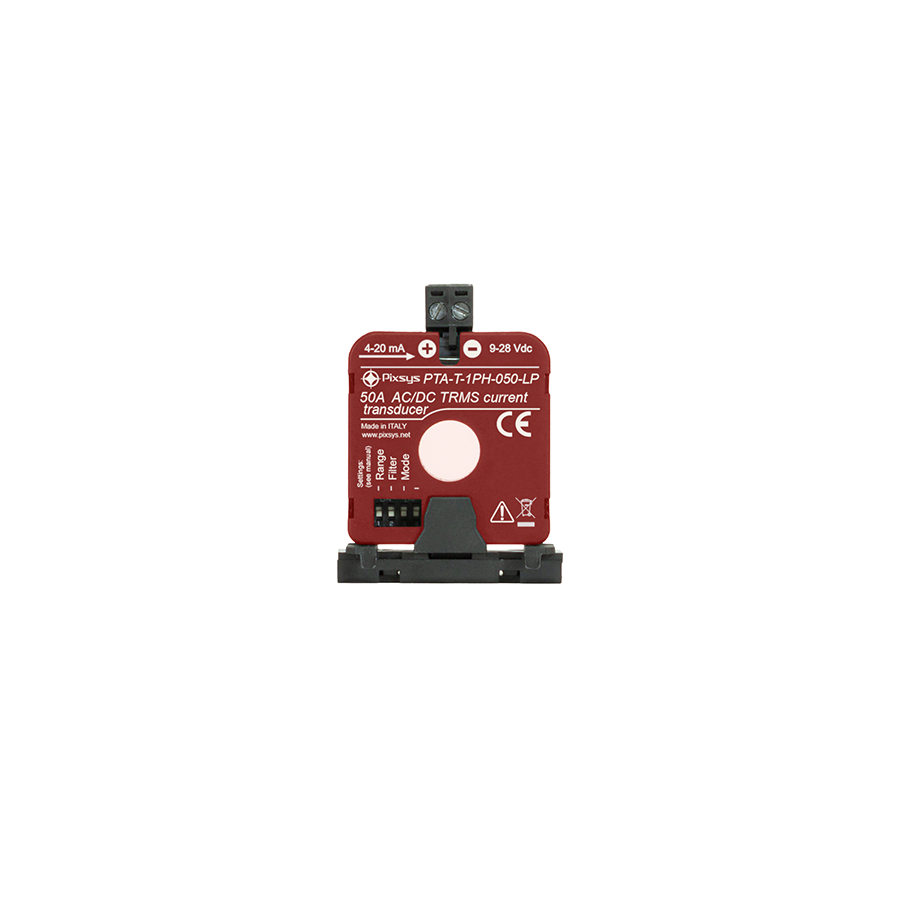

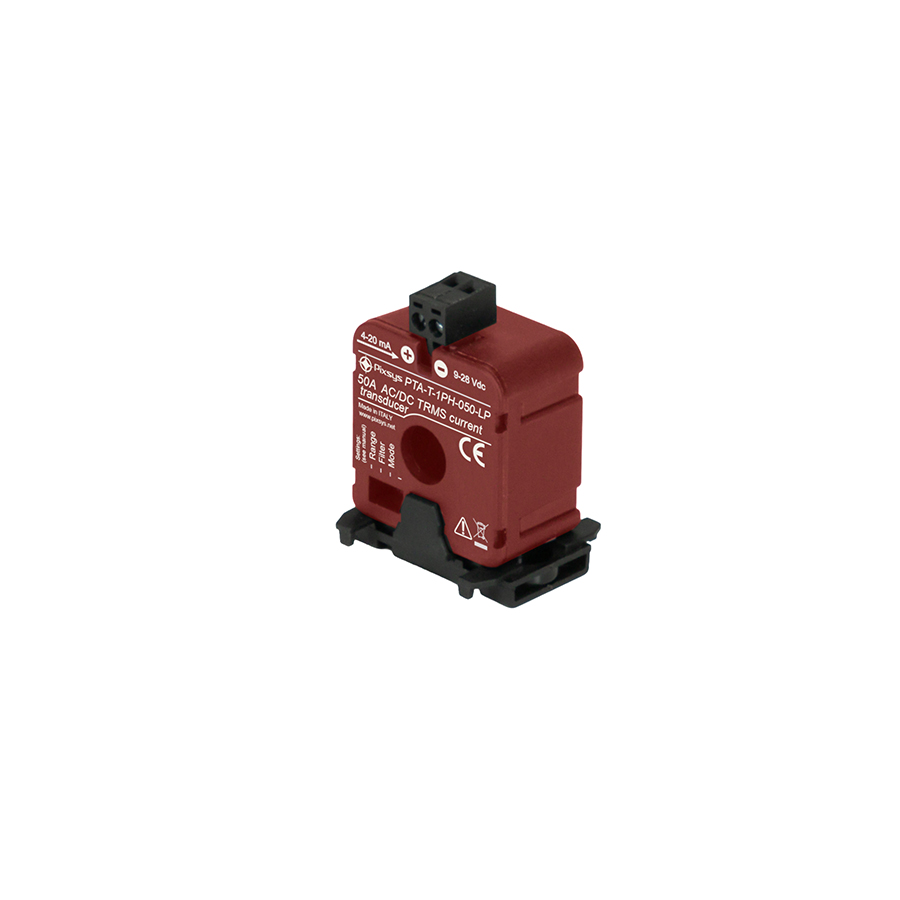

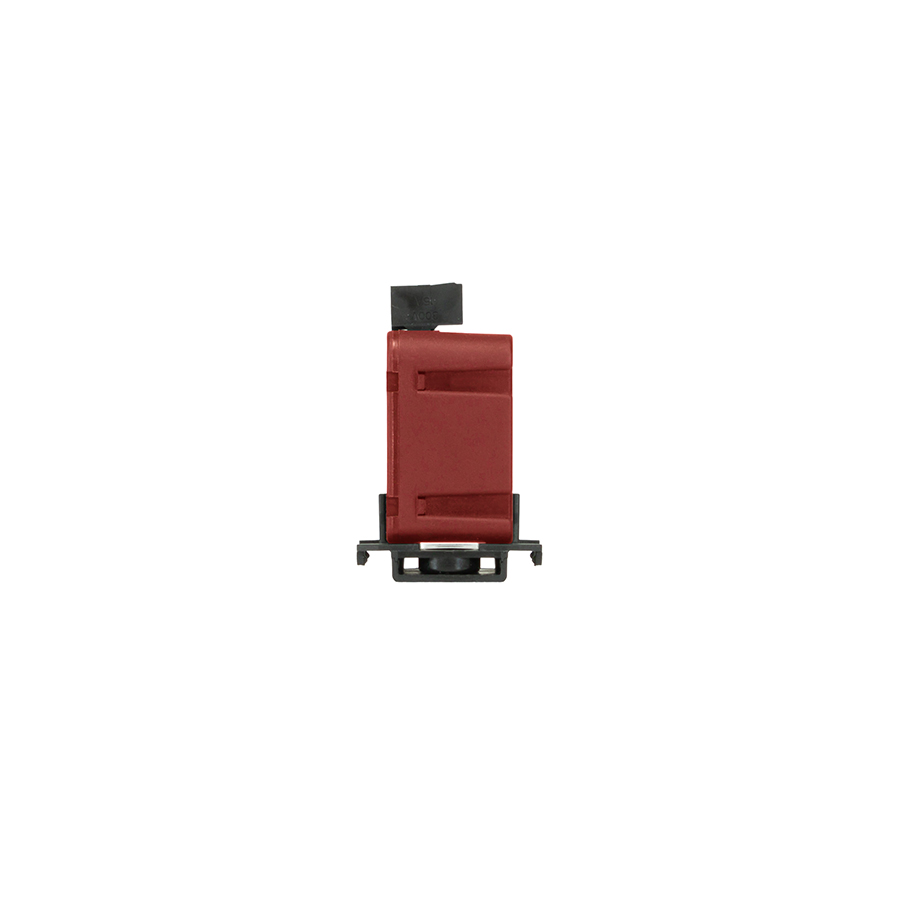

- PTA-T-1PH-050-LPTRASF. AMPEROMETRICO TRMS 50A AC/DC 1PH - LOOP POWERED 4..20mA

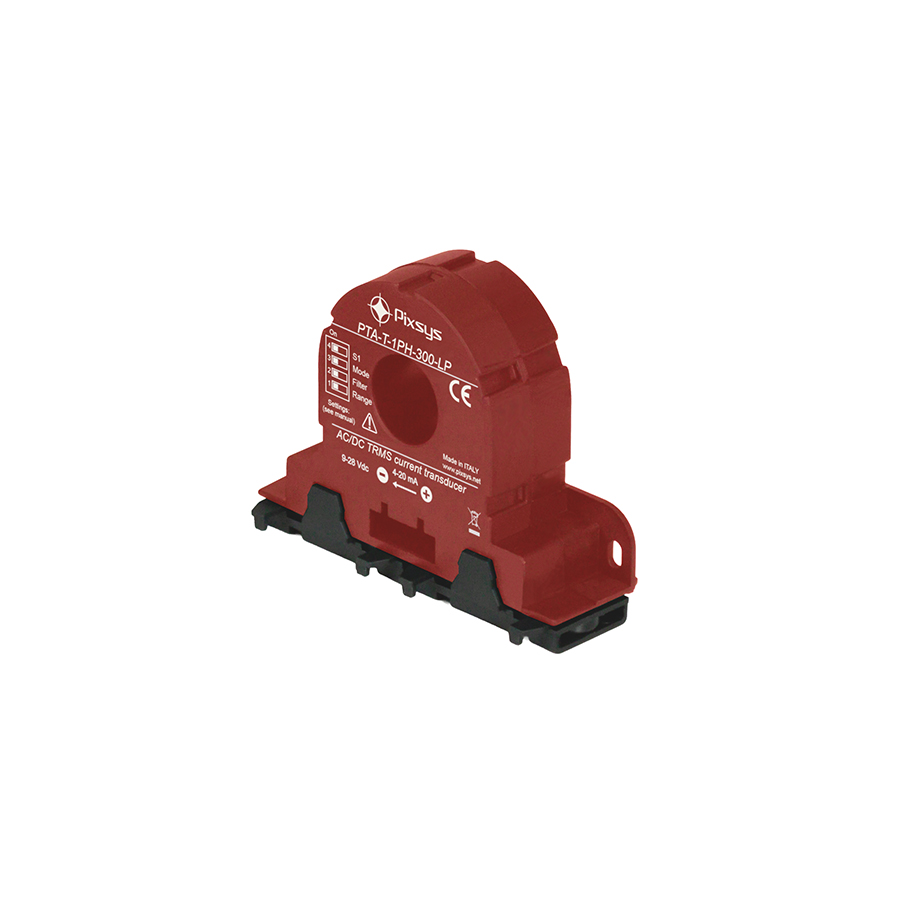

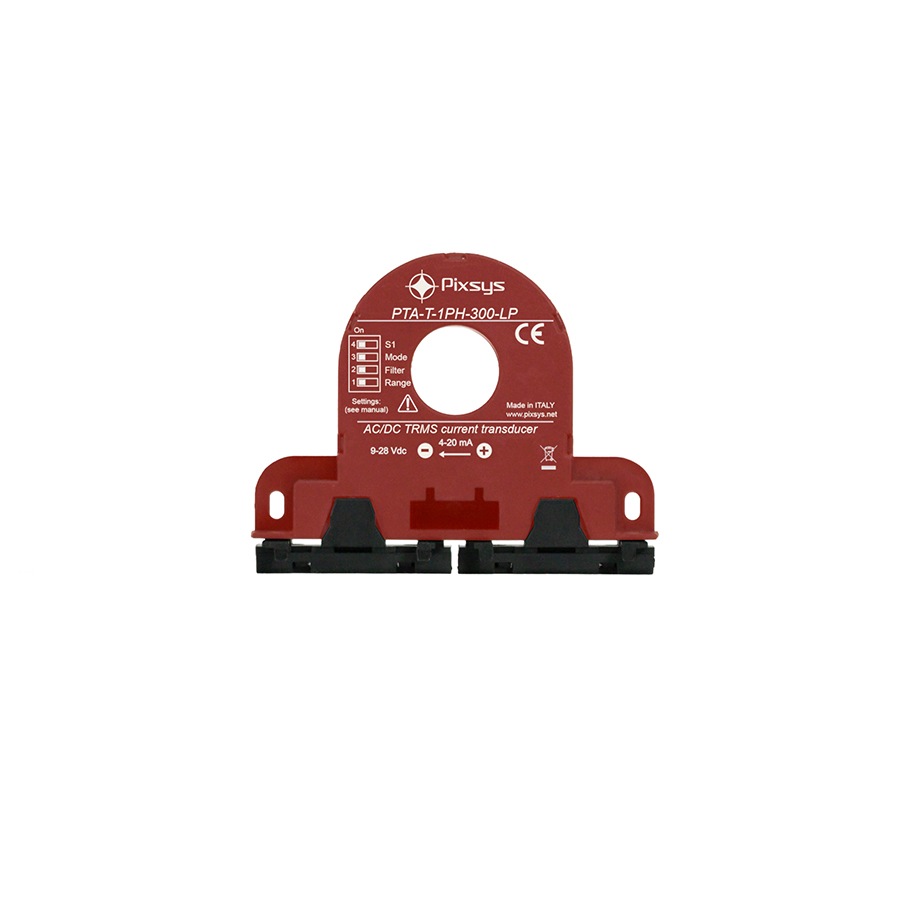

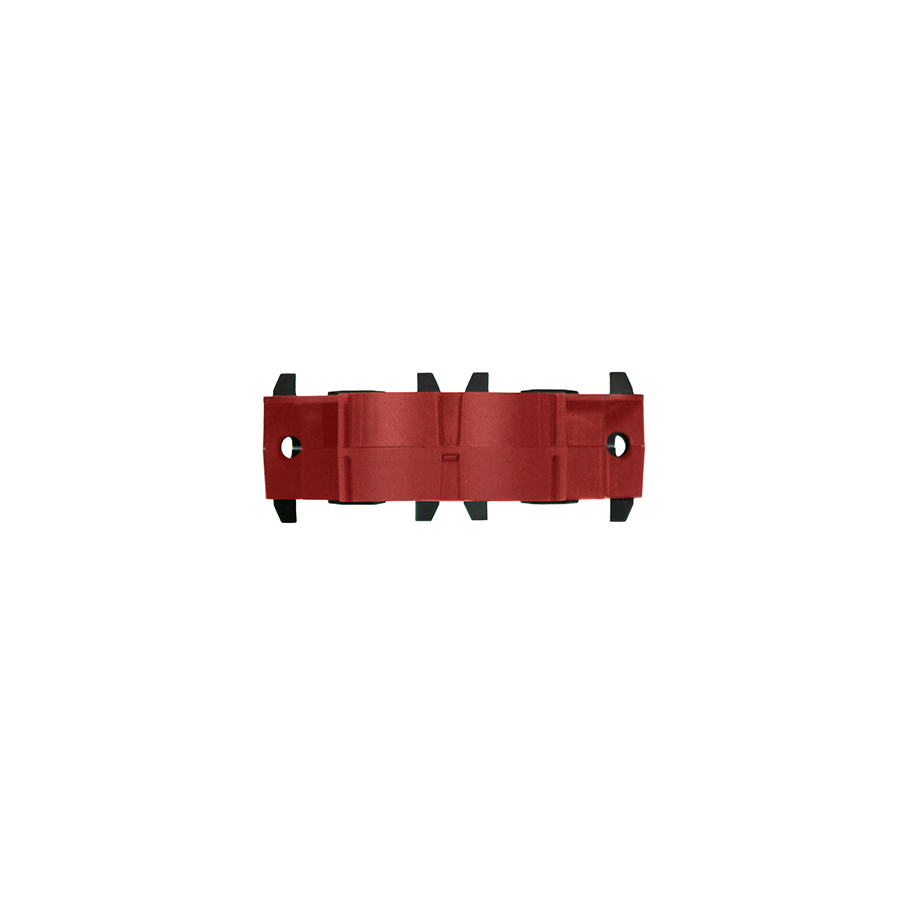

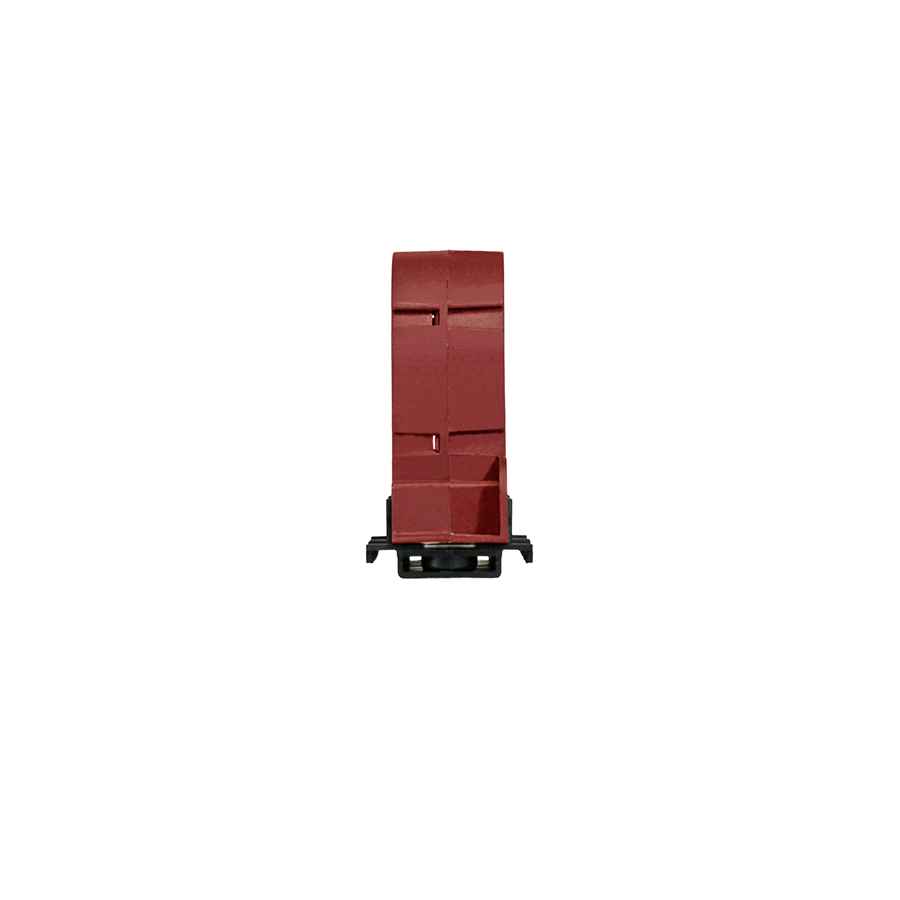

- PTA-T-1PH-300-LPTRASF. AMPEROMETRICO TRMS 300A AC/DC 1PH - LOOP POWERED 4..20mA
