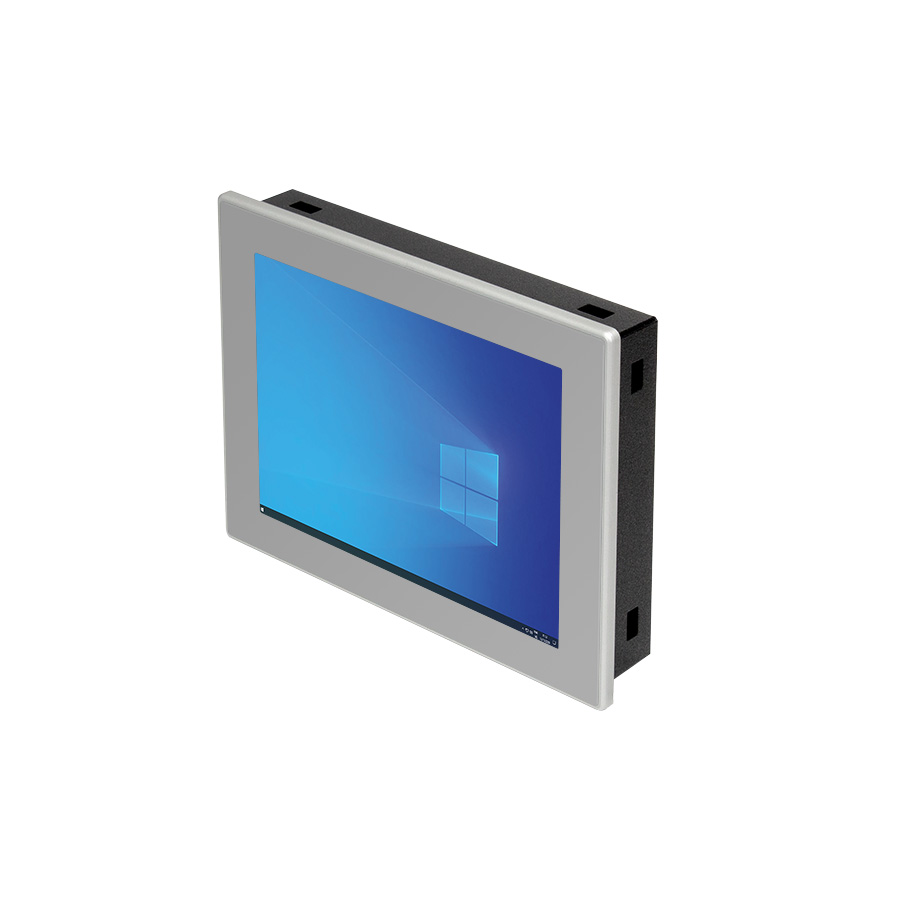

PC800 | Panel PC 8"

Touch screen resistivo 1024x768, formato 4:3

PC800 è un Panel PC basato su sistema operativo Windows.

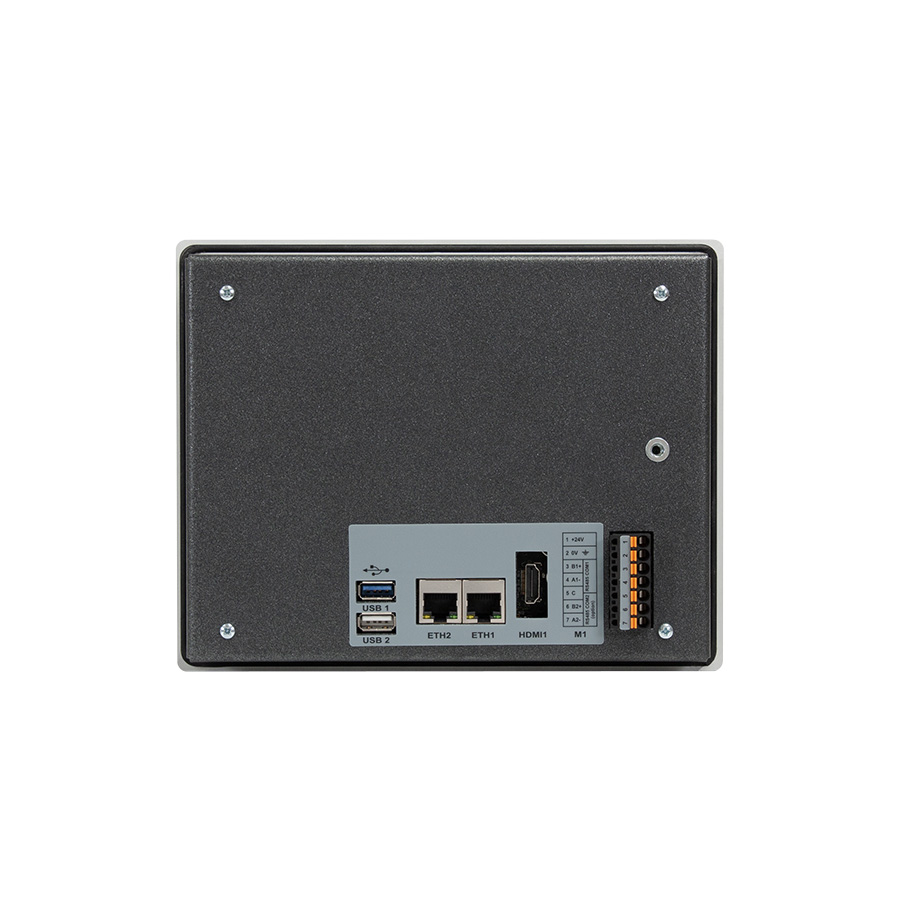

La connettività prevede due porte seriali RS485 opto-isolata e due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet). Il pannello è provvisto anche di porta USB 3.0 e uscita video HDMI.

Il servizio software Pixsys Portal pre-installato e attivabile su licenza stabilisce una connessione VPN passthrough che accede anche alla rete impianto sottostante.

Caratteristiche Generali

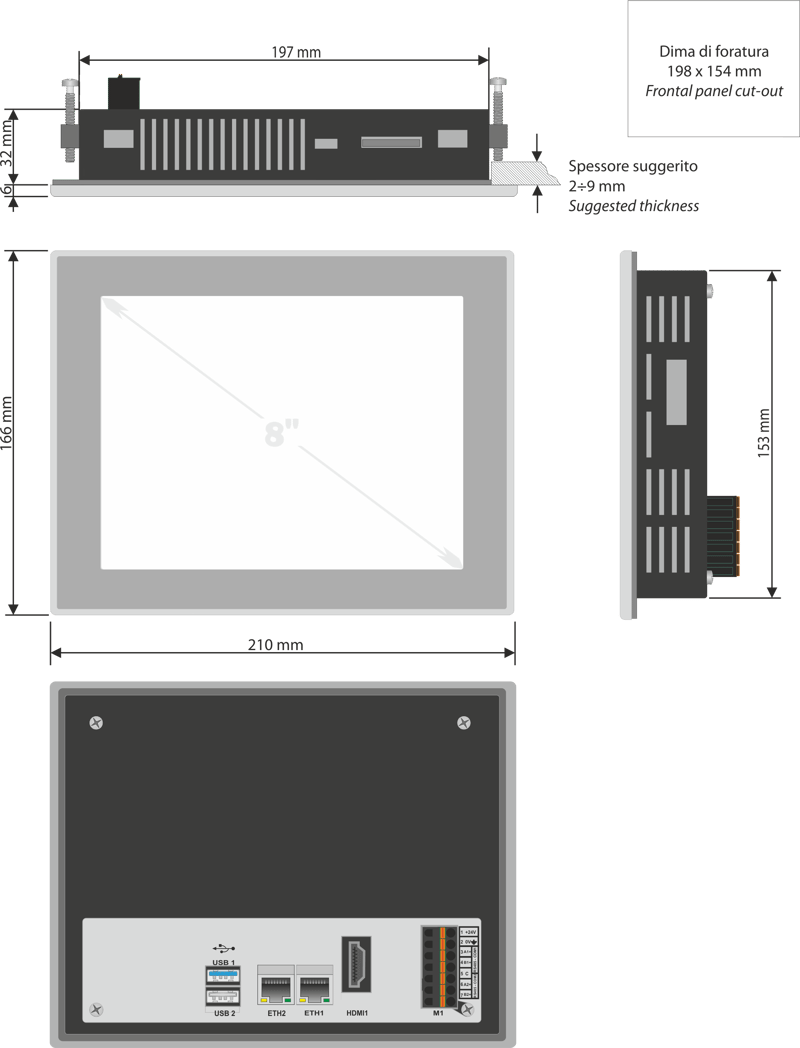

Dimensioni (L x H x P)
210 x 166 x 38 mm (foratura 198 x 154 mm)
Materiale
Pannello frontale: lega d'alluminio fresato dal pieno, maschera in poliestere. Contenitore: metallo 10/10 verniciato Ral 7016
Peso
Circa 1400 g
Protezione
Frontale: IP65, Contenitore e morsettiere: IP20
Condizioni operative
Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
Certificazioni
CE

Caratteristiche Hardware

CODICI D'ORDINE	PC800-A128-4P1-W10I	PC800-A128-4P1-W10P	PC800-A128-4P2-W10I	PC800-A128-4P2-W10P
Alimentazione	24 V DC ±10% 50/60 Hz - isolamento galvanico 2,5KV
Consumo	28,5 Watt/VA
Processore	Intel® Celeron® J1900 Quad Core @2.0GHz, 2M Cache	Intel® Celeron® J1900 Quad Core @2.0GHz, 2M Cache	Intel® Celeron® N2930 Quad Core @1.83GHz, 2M Cache	Intel® Celeron® N2930 Quad Core @1.83GHz, 2M Cache
Memoria RAM	4 GB Dual-Channel DDR3L @ 1333MHz
Memoria Storage	SSD 128 GB, 6Gb/s
Orologio	Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2)
Scheda grafica	Intel® HD Graphics 4000 Series controller
Uscita video	1x HDMI
Display	LCD TFT touch screen 8", risoluzione 1024x768 pixel - formato 4:3, 16.2M colori (24 bit), 320 cd/m², durata tipica illuminazione 20000h @ 25°C, touch resistivo 4 fili integrato
Seriale di comunicazione	2x RS485 (1200..115200 Baud) opto isolata
Ethernet	2x 10 / 100 / 1000 Mbit/s-con MAC distinti
USB	1x USB 2.0 / 1x USB 3.0
Sistema operativo	Windows® 10 IoT LTSB Enterprise 64bit	Windows® 10 Pro 64bit	Windows® 10 IoT LTSB Enterprise 64bit	Windows® 10 Pro 64bit

Caratteristiche Software

Sistema operativo
Windows® 10 IoT LTSB Enterprise 64bit / Windows® 10 Pro 64bit
Programmazione interfaccia grafica
Movicon 11.6 (IDE) - Opzione
VPN
Servizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
