Touch screen capacitivo 1024x 600, ratio 16:9

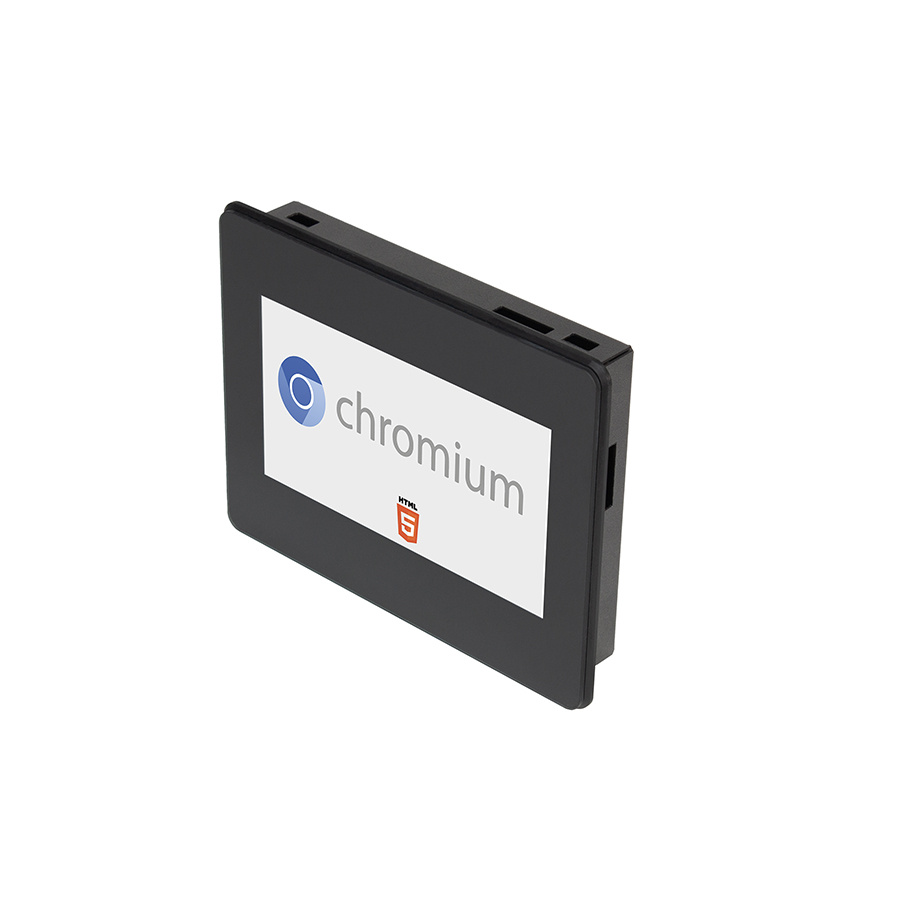

WP570 è un web-panel basato su sistema operativo Linux Yocto, ideale complemento dei dispositivi che integrano la funzionalità webserver con visualizzazione di pagine HTML 5. In particolare si configura come interfaccia ottimale per i PLC Pixsys serie PL600 e PL700.
La connettività prevede due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0 , accesso Internet).
La connessione VPN tramite servizio software Pixsys Portal pre-installato permette l'accesso anche alla sottorete impianto (passthrough).
Come tutta la gamma WP, il pannello è caratterizzato da un un concept meccanico robusto in metallo e alluminio.
- Dimensioni202x 158 x 38 mm (panel cut-out181 x 144 mm)
- MaterialePannello frontale: vetro temperato 3mm su cornice in lega d'alluminio nero.
Contenitore: metallo 10/10 verniciato Ral 7016 - PesoCirca 1600 g
- ProtezioneFrontale: IP65, Contenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
- CertificazioniCE
| CODICI D'ORDINE | WP570-A-P2, WP570-A-P3 |
|---|---|
| Alimentazione | 24 V AC/DC ±10% 50/60 Hz - isolamento galvanico 2,5kV |
| Consumo |
11,5 Watt/VA |
|
Processore | (P2) Rockchip PX30 4xA35 @ 1.3GHz, ARM v8, 64-bit SoC, GPU Mali G31 (P3) Rockchip RK3399 2xA72 @2GHz + 4xA53 @1.4GHz, ARM v8, 64-bit SoC, GPU Mali T864 (P4) Rockchip RK3588 4xA76 @2.4GHz + 4xA55 @1.8GHz, ARM v8, 64-bit SoC, GPU Mali G610 |
| Memoria | (P2-P3) eMMC 16GB, RAM 2GB (P4) eMMC 32GB, RAM 4GB |
| Orologio | Real-Time clock con batteria di Back-up, CR2032 Lithium / Manganese Dioxide (Li/MnO2) |
|
Display | LCD TFT touch screen capacitivo single touch 7", 1024x600 pixel - formato Wide, 16.2M colori (24 bit), 240 cd/m2, durata tipica illuminazione 50000h @ 25°C |
|

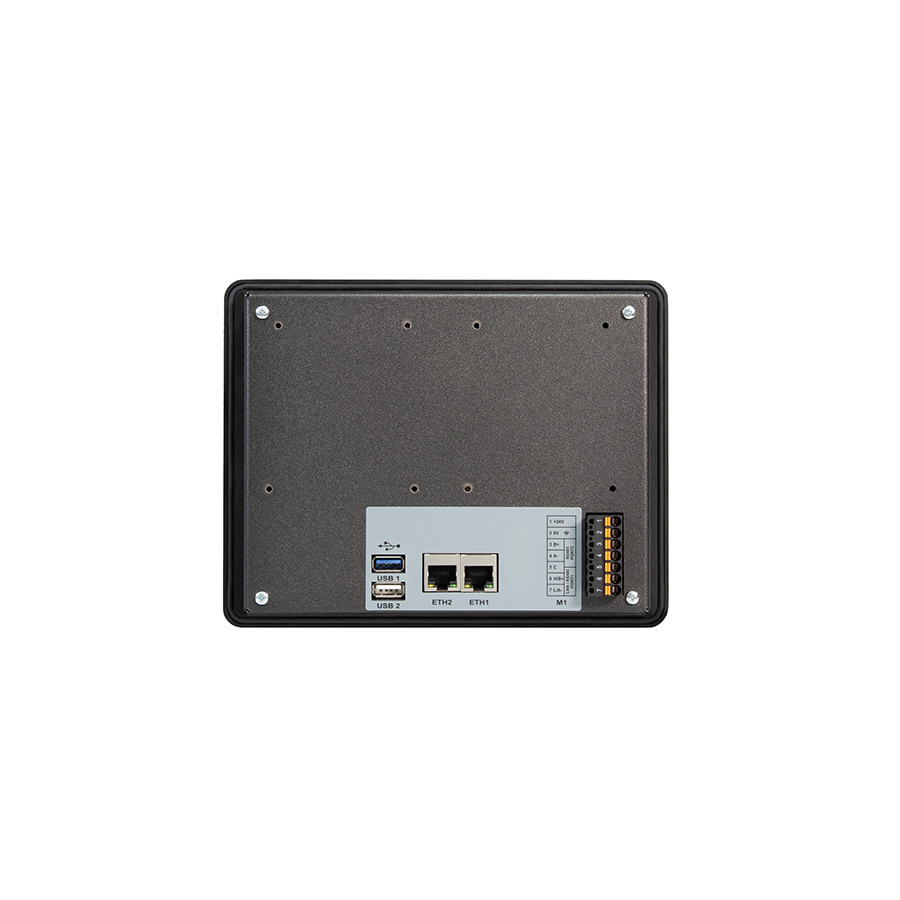

Ethernet | 2x 10 / 100 Mbit/s- con MAC distinti |
|
USB |
(P2) 2x USB 2.0 |
- Sistema operativoLinux Yocto
- BrowserChromium HTML 5
- VPNServizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
- WP570-A-P2WEB PANEL 7"-1024x600 Wide - Chromium PX30 1.3 GHz 4 CORES CTP – 24 VDC
- WP570-A-P3WEB PANEL 7"-1024x600 Wide - Chromium RK3399 HEXA-CORE (2x2.0 + 4x1.4 GHz) CTP – 24 VDC
- ACCESSORIES' CODES
- 2400.10.021WMI6201 USB WiFi + BT Dongle RTL8822BU 802.11 abgn/ac 2T2R
- 2200.20.008MODEM 3G/4G USB
