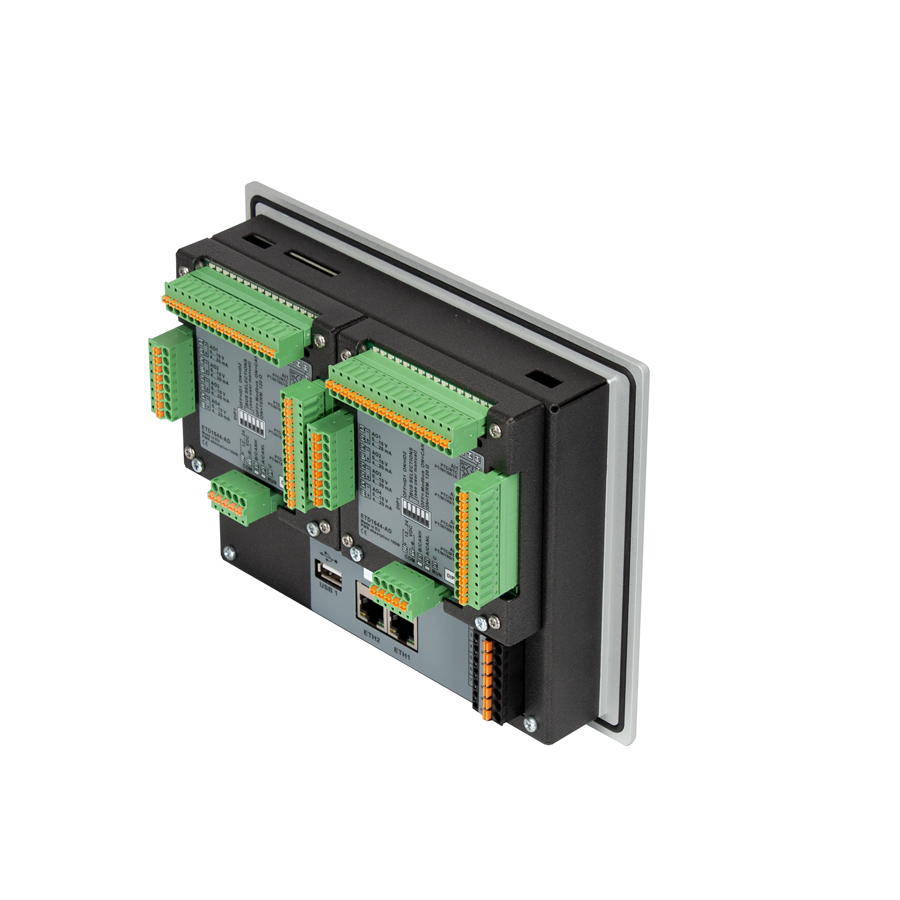

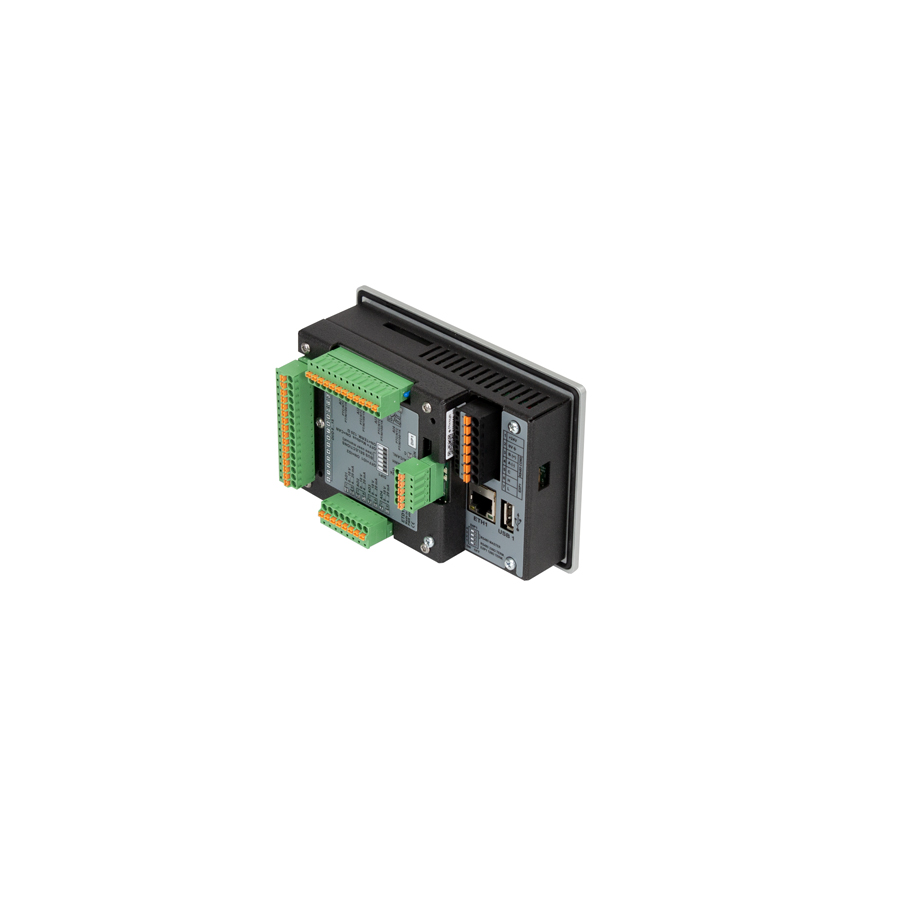

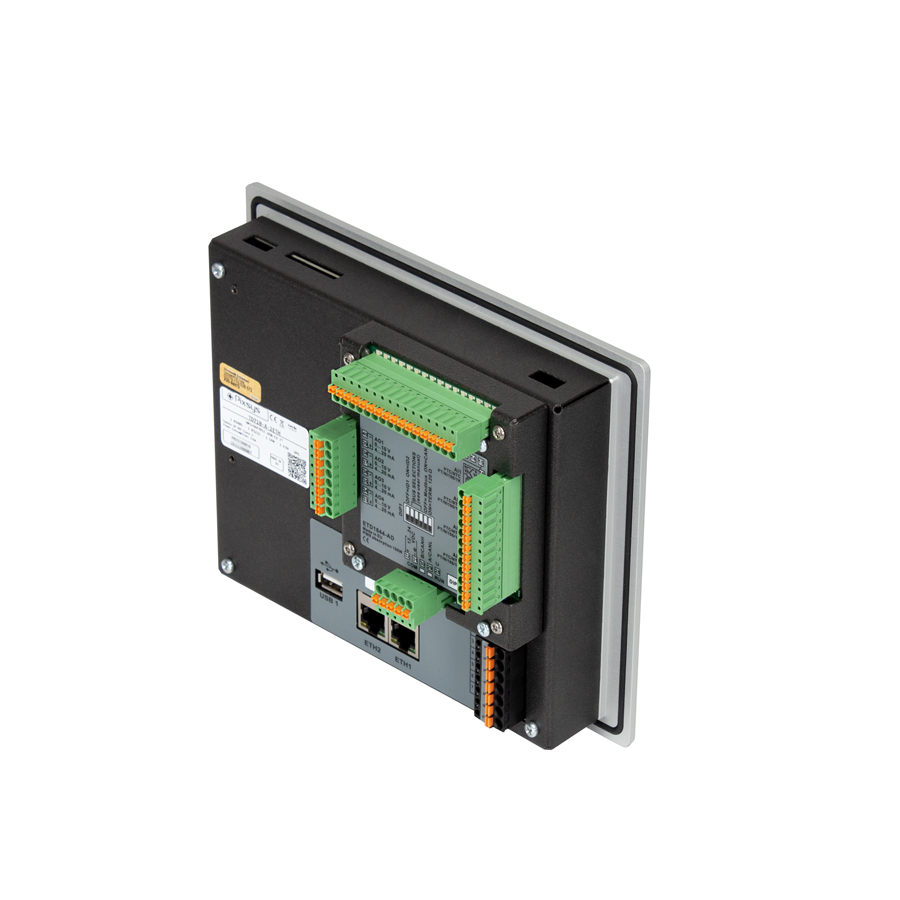

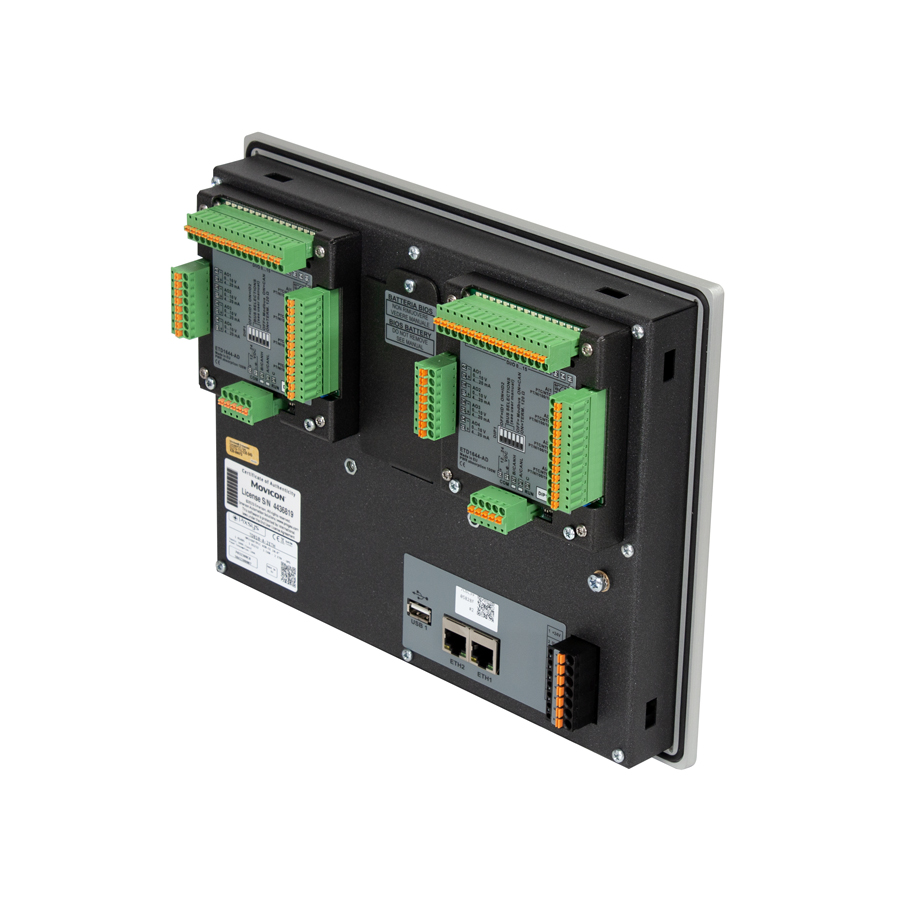

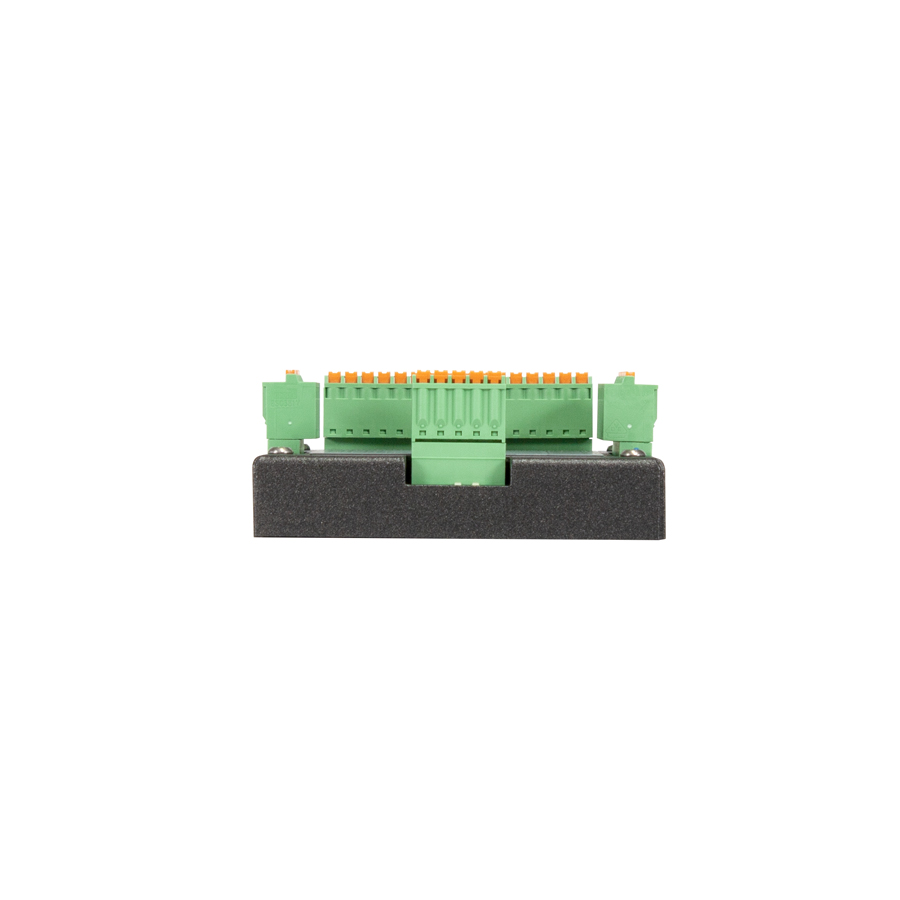

ETD1644 è una scheda con connessione plug-in su HMI Pixsys per l'acquisizione e la gestione di I/O analogico/digitali direttamente sul terminale via seriale RS485/ Modbus RTU o bus CANopen.
Il device è incluso nel catalogo dei dispositivi Pixsys all'interno del tool di sviluppo LogicLab per una veloce integrazione nei progetti.
La dotazione di I/O prevede 16 linee digitali programmabili come ingressi e/o uscite, 4 ingressi analogici universali e 4 uscite analogiche in corrente/ tensione. E' possibile acquisire inoltre fino a 4 Encoder mono/bidirezionali.

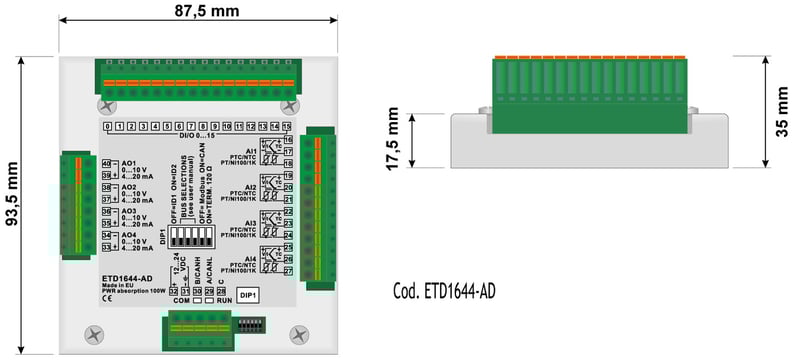

- Dimensioni87 x 93 x 35 mm
- MaterialeMetallo verniciato 10/10, Ral 7016
- PesoCirca 200 g
- ProtezioneContenitore e morsettiere: IP20
- Condizioni operativeTemperatura 0-45 °C, umidità 35..95 uR% (senza condensa)
- CertificazioniCE, UL
| CODICI D'ORDINE | ETD1644-AD |
|---|---|
| Alimentazione | 12..24 V DC ±15% |
| Consumo | 100 Watt/VA |
| Ingressi analogici | 4x(Ris.. 16 bit) selezionabile per: TC tipo K,S,R,J,T,E,N,B (misurazione automatica del giunto freddo 0..50 °C, ±0,2% F.S. ±1 Digit F.S.), termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K, (β 3435K), segnali normalizzati 0..10 V (54000 punti), 0/4..20mA (40000 punti), 0..60 mV (16000 punti),0..10V, 0..5V, potenziometro 1..150 KΩ (50000 punti) |
| Tempo acquisizione | Programmabile fino a 2,1 ms (frequenza fino a 470 Hz) |
| Ingressi digitali | fino a 16 PNP - 12..24 V DC - sovrapposti alle uscite digitali |
| Ingressi encoder/ contatore | 4 Enc./cont. 32 bit - max. 80KHz |
| Uscitedigitali | fino a 16 PNP - sovrapposti agli ingressi digitali - 700 mA max 3A Tot. |
| Uscite analogiche | 2x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) |
| Seriale di comunicazione | RS485 (1200..115200 Baud) opto isolata |
| CAN | CAN (50K..1Mbit) opto isolato |
- Protocolli di comunicazioneCAN Open Slave - Modbus Serial Master/Slave
- ETD1644-ADEXP PER SERIE TD
16 DIO-4 AI-4 AO 12...24VDC
