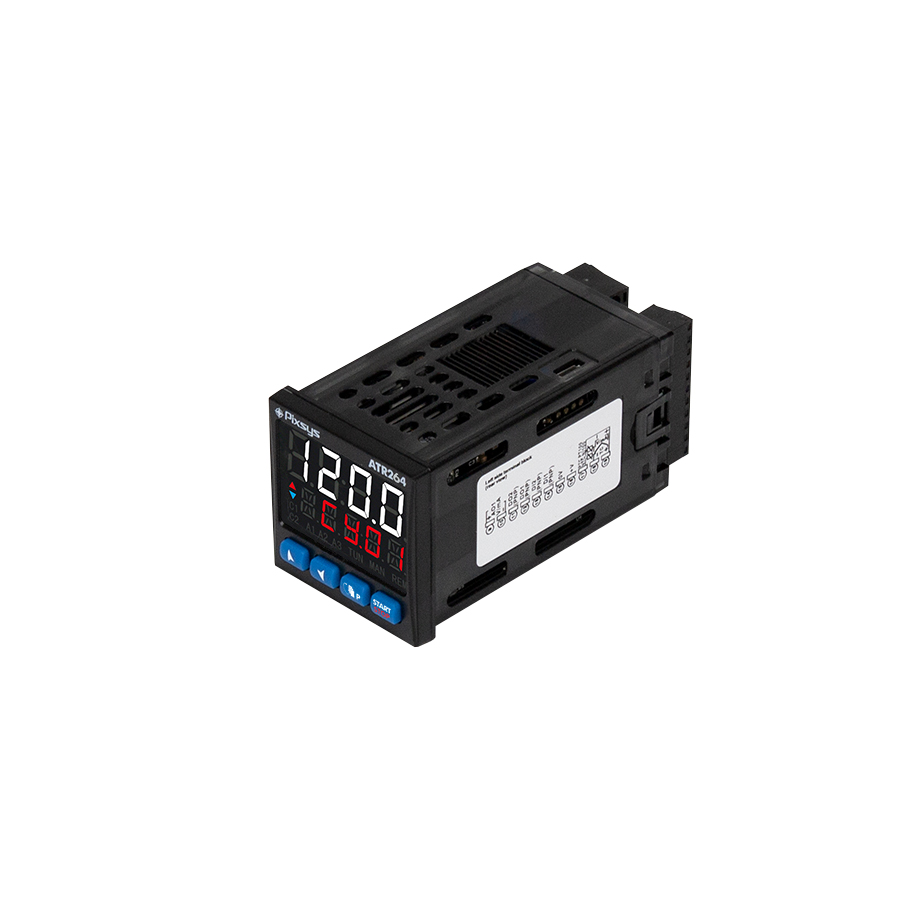

ATR264 è un
programmatore dedicato all'automazione di
piccoli forni industriali e da laboratorio, essicatoi, sistemi di trattamento
termico e in generale alla gestione di processi che prevedano cicli/curve con
il controllo della variabile di processo in relazione al tempo.
ATR264 consente la programmazione di 15 cicli/profili che possono includere
fino a 45 step/segmenti , tutti liberamente configurabili dall'utente come
salita/mantenimento/discesa.
Lo strumento integra le funzioni software tipicamente richieste nella
gestione di forni: Attesa fine step (nel caso di ritardo del processo sul
setpoint programmato) e modalità Recupero ciclo (dopo eventuali interruzioni di
corrente). Sono disponibili anche funzioni speciali per la gestione dei forni a gas (codice -13ABC).
Come gli altri programmatori Pixsys, ATR264 si distingue per semplicità di programmazione anche per operatori non esperti.
La configurazione dei parametri e la programmazione dei cicli è possibile tramite App MyPixsys su smartphone grazie alla tecnologia NFC/Rfid oppure su PC con l'applicativo software MyPixsysLab nonchè direttamente da tastiera.
- Dimensioni48 x 48 x 105 mm
- MaterialeContenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
- PesoCirca 250 g
- ProtezionePannello frontale: IP65, Contenitore ip30 e morsetti IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH%
- CertificazioniCE, UL (solo versione 12ABC-T)
| CODICI D'ORDINE | ATR264-12ABC-T | ATR264-13ABC |
|---|---|---|
| Alimentazione | 24...230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV | 24...230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV |
| Consumo | 9 Watt/VA | 8 Watt/VA |
| Display | Display bianco 4 cifre 0,52 , rosso 4 cifre 0,3" e 6 Led di segnalazione | Display bianco 4 cifre 0,52 , rosso 4 cifre 0,3" e 6 Led di segnalazione< |
| Ingressi analogici | 1x Ris. 16bit, selezione tra Termocoppie K, J, S, R, T, E,N, B (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..10V (54000 punti), 0..60mV (16000 punti), Potenziometri F.S. 1/150Kohm (50000 punti). | 1x Ris. 16bit, selezione tra Termocoppie K, J, S, R, T, E,N, B (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..10V (54000 punti), 0..60mV (16000 punti), Potenziometri F.S. 1/150Kohm (50000 punti). |
| Ingressi digitali | 2 PNP | 2 PNP |
| Uscita digitali | 2 x PNP 12VDC - 25mA o 24VDC - 15mA selezionabile da parametro | 2 x PNP 12VDC - 25mA o 24VDC - 15mA selezionabile da parametro |
| Uscite Relè | 2 x (2 A - 250 V AC carico resistivo) | 3 x (2 A - 250V AC carico resistivo) |
| Uscite analogiche | 1 x 4..20 mA (40000 punti ± 0,2% F.S ) o 0..10 V DC (40000 punti ± 0,2% F.S.) | 1 x 4..20 mA (40000 punti ± 0,2% F.S ) o 0..10 V DC (40000 punti ± 0,2% F.S.) |
| Comunicazione seriale | RS485 (1200..115200 Baud) |
- Cicli / Ricettefino a 15
- Spezzatefino a 30 per ogni ciclo (la durata massima per spezzata è di 99.59 hh.mm)
- Algoritmi regolazioneON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
- TuningManuale o automatico
- Modalità di allarmeAssoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
- Doppia azioneFunzionamento combinato caldo-freddo con doppio P.I.D
- Logica Apri/ChiudiComando valvole motorizzate
- Configurazione parametri softwareMemory Card, software MyPixsysLab, codici EASY-UP
- Protezioni softwareCicli - Password per accesso ai parametri
- ATR264-12ABC-TPROGRAMMATORE 15 CICLI 48X48 4+5 Digit 1AI-1AO-2DI/O-2RL-RS485
- ATR264-13ABCPROGRAMMATORE 15 CICLI 48X48 4+5 Digit 1AI-1AO-2DI-2DO-3RELAYS
