Il sistema KTD è dedicato alla gestione di forni elettrici/ a gas ed essiccatoi industriali, con la possibilità di controllare con algoritmo PID dotato di autotuning adattativo fino a 8 zone, ognuna con il proprio loop di regolazione. Ogni zona può seguire il proprio loop di regolazione in base alle caratteristiche costruttive del forno.
Il software è completamente parametrizzabile e integra le funzioni tipicamente richieste per impianti di trattamento termico, tra cui il recupero automatico del ciclo in caso di mancanza tensione, l'attesa fine step nel caso di ritardi/inerzie, il controllo della differenza tra le zone di regolazione, la partenza ritardata/programmata del ciclo.
I kit KTD710 e KTD810 rendono disponibili funzionalità avanzate che rispondono ai requisiti di Industria 4.0 :
- Servizi VNC e di WebServer HTML5 per il controllo remoto, anche da un PC al di fuori della rete aziendale, tramite VPN creata dal servizio PixsysPortal;
-Monitoraggio dei consumi energetici con l'utilizzo dell'EnergyMeter 2100.35.032 opzionale;
- Report degli ultimi 10 cicli eseguiti esportabili dalla presa USB presente sul frontale.
- Condivisione dello stato del forno via ModbusTCP per una facile integrazione con i MES aziendali.

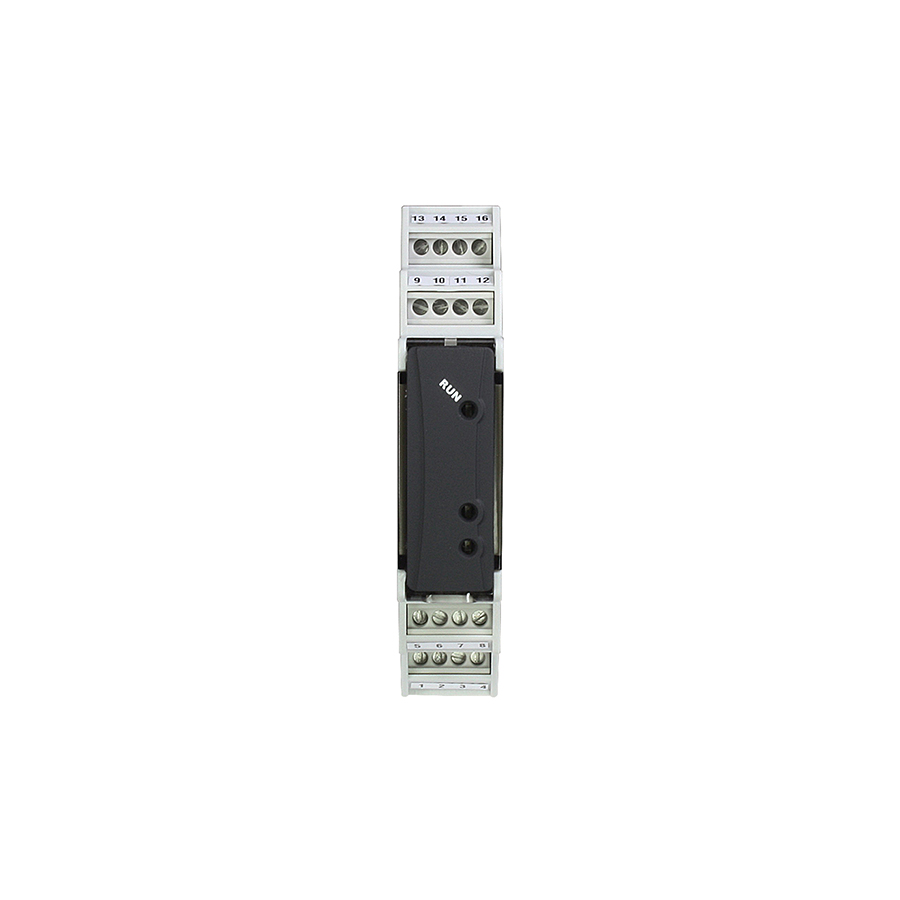

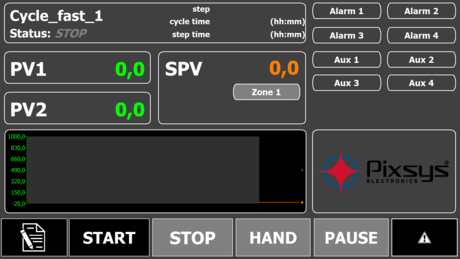

Il kit si compone di un pannello operatore touchscreen 4" (KTD410), 7’’ (KTD710) o 12’’ (KTD820) e di un numero variabile di regolatori PID DRR460, associati ad uno o due moduli I/O digitali MCM260X-4AD .
|
CODICI D'ORDINE |
KTD410-EK2 |
KTD710-EK2 |
KTD710-Gk2 |
KTD820-EK2 |
KTD820-GK2 |
|---|---|---|---|---|---|
|
Alimentazione |
24 V DC |
||||
|
Consumo |
6 Watt/VA |
||||
|
Processore |
ARM Cortex A8 @ 1 GHz |
||||
|
Memoria RAM |
512 MB DDR3 |
||||
|
Memoria SSD/Flash |
eMMC 2 GB |
||||
|
Display |
LCD TFT touch screen 4.3", risoluzione 480x272 pixel - formato 16:9, 260k colori (16 bit), 280 cd/m2, durata tipica illuminazione 20000h @ 25°C, touch resistivo 4 fili integrato |
LCD TFT touch screen 7", risoluzione 800x480 pixel - formato 16:9, 260k colori (16 bit), 280 cd/m2, durata tipica illuminazione 20000h @ 25°C, touch resistivo 4 fili integrato |
LCD TFT touch screen 12.1", risoluzione 1280x800 pixel - formato 16:9, 16.7M colori (24 bit), 400 cd/m2, durata tipica illuminazione 50000h @ 25°C, touch resistivo 4 fili integrato | ||
|
Orologio |
Real-Time clock con batteria di Back-up | ||||
|
Ingressi analogici |
2 |
2..8 |
2..8 |
2..8 |
2..8 |
|
Ingressi digitali |
4 |
8..16 |
8..16 |
8..16 |
8..16 |
|
Uscita digitali - controllo SSR |
8 |
2..4 |
2..4 |
2..4 |
2..4 |
|
Uscite Relè |
- |
8..16 |
8..16 |
8..16 |
8..16 |
|
Uscite analogiche |
2 |
2..4 |
2..4 |
2..4 |
2..4 |
|
Comunicazione seriale |
CANopen per modulo MCM260X-9AD |

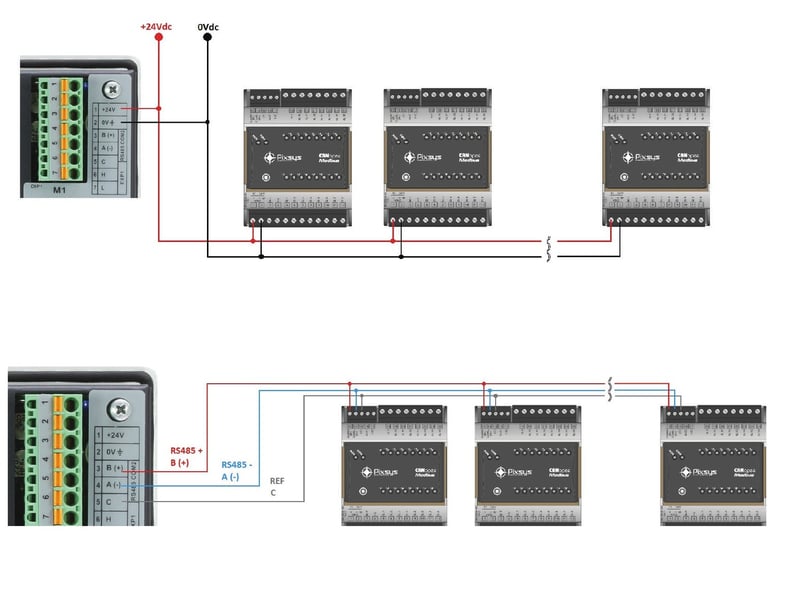

RS485 per espansioni (MCM260X) e moduli regolazione (DRR460) |
|||
|
Ethernet |
2x 10 / 100 Mbit/s-con MAC distinti |
||||
|
USB |
1x USB 2.0 (solo su retro) |
||||
|
Protocollo supervisione |
Modbus TCP |
||||
|

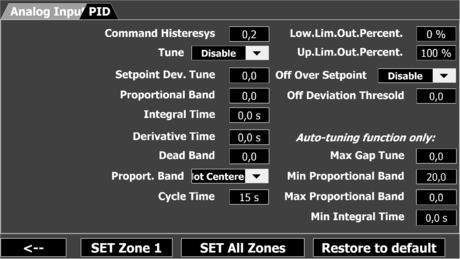

Algoritmo regolazione |
PID multizona con autotuning |
||||
|
Algoritmo controllo Valvole |
Logica controllo valvole apri/chiudi |
||||
|
Funzioni Backup |
Salvataggio del ciclo in esecuzione con funzione recupero |
||||
|
Controllo forni a GAS |
NO |
NO |
Sì |
NO |
Sì |
|

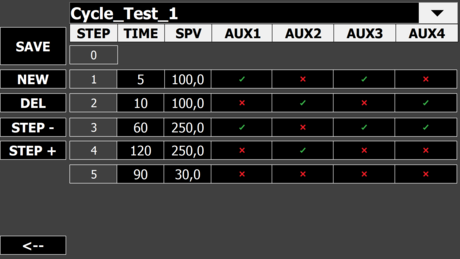

Cicli/programmi |
99 |
99 |
99 |
99 |
99 |
|
Step/segmenti |
20 |
45 |
45 |
45 |
45 |
|
Controllo remoto(VNC) e VPN integrata |
Licenza Pixsys Portal inclusa per telecontrollo e tele assistenza | ||||
- KTD410-EK2KIT HMI 4" - REGOLAZIONE FORNI ELETTRICI - 2 ZONE
- KTD710-EK2KIT HMI 7" - REGOLAZIONE FORNI ELETTRICI - 2 ZONE
- KTD710-GK2KIT HMI 7" - REGOLAZIONE FORNI A GAS - 2 ZONE
- KTD820-EK2KIT HMI 12" - REGOLAZIONE FORNI ELETTRICI - 2 ZONE
- KTD820-GK2KIT HMI 12" - REGOLAZIONE FORNI A GAS - 2 ZONE
