ATR171 è un regolatore PID con doppio display a 4 cifre, configurabile per applicazioni in ambiente industriale.
Un ingresso analogico è programmabile sia per sensori di temperatura che per segnali di processo V/mA. Opzionale un secondo ingresso programmabile solo per sensori di temperatura per applicazioni di controllo differenziale.
Le uscite sono selezionabili come comando, allarme o ritrasmissione analogica.
L’opzione di comunicazione seriale è in RS485 con protocollo Modbus RTU/Slave.
L'alimentazione è a range esteso da 24 a 230V AC/DC con isolamento galvanico dalla rete e isolamento galvanico tra ingressi e uscita analogica.
L’ingresso digitale consente l’attivazione esterna di diverse funzioni, tra cui la modalità Timer.

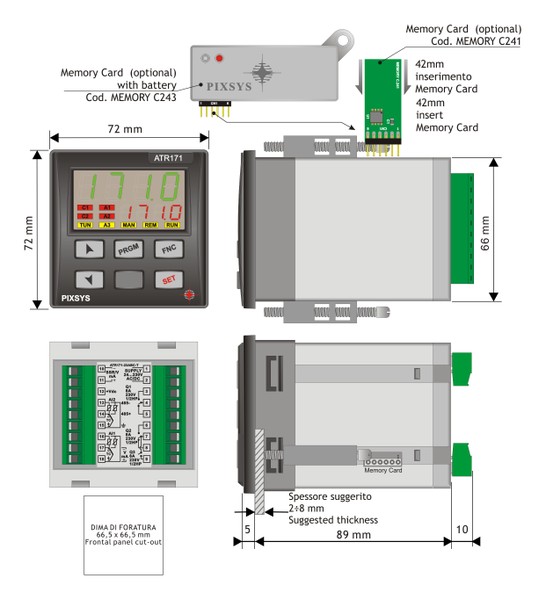

- Dimensioni72 x 72 x 99 mm
- MaterialeContenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
- PesoCirca 250 g
- ProtezionePannello frontale: IP54 (IP65 con guarnizione), Contenitore IP30 e morsetti IP20
- Condizioni operativeTemperatura 0..45 °C, umidità 35..95 RH% (senza condensa)
- CertificazioniCE, UL
| CODICI D'ORDINE | ATR171-12ABC | ATR171-14ABC | ATR171-23ABC-T |
|---|---|---|---|
| Alimentazione | 24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV | ||
| Consumo | 6 Watt/VA | ||
| Display | Display verde 4 cifre 0,56 , rosso 4 cifre 0,3" e 6 Led di segnalazione | ||
| Ingressi analogici | 1x Ris. 16bit, selezione tra Termocoppie K, J, S, R (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..10V (54000 punti), 0..40mV (16000 punti), Potenziometri F.S. 6/150Kohm (50000 punti). | 1x Ris. 16bit, selezione tra Termocoppie K, J, S, R (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K), Ingressi lineari 0/4..20mA (40000 punti), 0..10V (54000 punti), 0..40mV (16000 punti), Potenziometri F.S. 6/150Kohm (50000 punti).
1x Ris. 16bit, selezione tra Termocoppie K, J, S, R (compensazione automatica del giunto freddo 0..50°C, precisione @25°C ±0,2% F.S. oppure ±1 digit), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (B 3435K) | |
| Tempo acquisizione | Programmabile fino a 4,1 ms (frequenza da 4,12Hz fino a 242Hz) | ||
| Ingressi digitali | 1 x PNP | 1 x PNP | - |
| Uscita digitali / Analogica | - | - | 1 x Digitale PNP 12VDC - 30mA o 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) |
| Uscite Relè | 2 x 8A - 250VAC carichi resistivi | 3 x 8A - 250VAC carichi resistivi 1 x 5A - 30V carichi resistivi | 3 x 8A - 250VAC carichi resistivi |
| Comunicazione seriale | - | - | RS485 (1200..115200 Baud) opto isolata |
- Algoritmi regolazioneON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
- TuningManuale o automatico
- Modalità di allarmeAssoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione.
- Doppia azioneFunzionamento combinato caldo-freddo con doppio P.I.D
- Soft-StartImpostazione del gradiente di salita in Gradi / Ora
- Logica Apri/ChiudiComando valvole motorizzate
- Configurazione parametri softwareMemory Card, software MyPixsysLab, codici EASY-UP
- Protezioni softwareSetpoint di comando / allarmi - Password per accesso ai parametri
- Protocolli di comunicazioneRS485 Modbus RTU - Slave (versione 23ABC-T, sovrapposto all'ingresso analogico AI2)
- ATR171-12ABCREGOLATORE TRIPLO SETPOINT 72X72 4+4 Digit 1 AI-2 RL-SSR-24/220V
- ATR171-14ABCREGOLATORE QUATTRO SETPOINT 72X72 4+4 Digit 1 AI-4 RL-24/220V
