ATR444 | Regolatore PID 48x96

Il regolatore PID ATR444 in formato 48x96 (1/8DIN) integra tutte le funzionalità della gamma di regolatori Blue Line Pixsys.

L’ampio display alfanumerico consente visibilità e nitidezza ottimali in tutti gli ambienti industriali, non solo per le variabili di processo e allarme ma anche per messaggi testuali di stato ed evento a scorrimento, nonché messaggi di help on line.

La disponibilità di una tastiera estesa ad 8 tasti consente di impostare tasti funzione dedicati,  con la possibilità di rendere accessibili direttamente da frontale operazioni ripetitive o funzioni che risulterebbero più lunghe e complesse per l’operatore.

La modalità di programmazione da smartphone con App MyPixsys utilizza la tecnologia NFC, senza necessità di cablaggi e senza l’ausilio di hardware dedicato.

Due ingressi analogici universali con possibilità di impostare operazioni matematiche, un'ampia combinazione di uscite digitali e analogiche, funzionalità apri-chiudi per valvole motorizzate, molteplici modalità di allarme e diagnostica, funzioni Timer: i modelli più completi della serie ATR444 supportano applicazioni evolute che tradizionalmente potrebbero richiedere logiche programmabili.

Tutte le versioni integrano anche la modalità programmatore per la gestione di un ciclo/profilo con 12 spezzate.

La connettività prevede seriale RS485 e protocollo ModbusRTU, con possibilità di utilizzare il regolatore anche con il gateway IIoT Pixsys CNV580 per il monitoraggio da remoto di variabili selezionate e l’attivazione di notifiche.

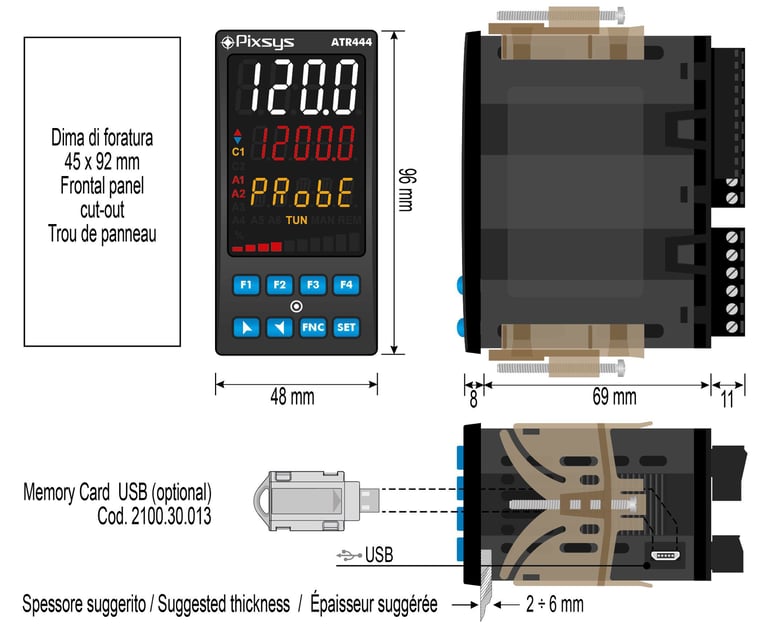

  • Dimensioni
    48 x 96 x 69 mm
  • Materiale
    Contenitore: PC UL94V2 autoestinguente, frontale: PC UL94V2
  • Peso
    Circa 245 g
  • Protezione
    Pannello frontale: IP65, Contenitore e morsetti: IP20
  • Condizioni operative
    Temperatura 0..45 °C, umidità 35..95 RH%
  • Certificazioni
    CE

CODICI D'ORDINE

ATR444-13ABC

ATR444-14ABC-T

ATR444-15ABC

ATR444-22ABC

ATR444-24ABC-T

Alimentazione

24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV

Consumo

8 Watt/VA

10 Watt/VA

12 Watt/VA

10 Watt/VA

12 Watt/VA

Display

4 digits 0,63’’ + 5 digits 0,39’’ + 5 digits 0,33’’ + bar graph

Ingressi analogici

1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)

2 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, N, B (compensazione automatica del giunto freddo-25..85°C, ±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, PTC1K, NTC10K (β 3435K), segnali di processo 0..10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti)

Tempo acquisizione

Programmabile fino a 2,1 ms (frequenza fino a 470 Hz)

Ingresso TA

1x T.A. 50 mA, 800 μs - 4096 points

1x T.A. 50 mA, 800 μs - 4096 points

1x T.A. 50 mA, 800 μs - 4096 points

2x T.A. 50 mA, 800 μs - 4096 points

1x T.A. 50 mA, 800 μs - 4096 points

Ingressi digitali

4x PNP

2x PNP

4x PNP

4x PNP

4x PNP

Uscita digitali

2x SSR 12 / 24 V DC - 25 mA max

Uscita Ausiliaria

12/24 VDC - 30mA max per alimentazione sensori

Uscite Relè

3x 5 A - 250 V AC carico resistivo

4x 5 A - 250 V AC carico resistivo

5x 5 A - 250 V AC carico resistivo

2x 5 A - 250 V AC carico resistivo

4x 5 A - 250 V AC carico resistivo

Uscite analogiche

1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV

1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV

-

1x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV

2x Selezione 4..20 mA (40000 punti ± 0,2% F.S.) o 0..10 V DC (40000 punti ± 0,2% F.S.) per comando o ritrasmissione PV / SPV

Comunicazione seriale

-

RS485 (1200..115200 Baud) opto isolata

-

-

RS485 (1200..115200 Baud) opto isolata

USB

1x micro USB per programmazione via PC con LabSoftView

  • Algoritmi regolazione
    ON - OFF con isteresi, P., P.I., P.I.D., P.D. a tempo proporzionale
  • Tuning
    Manuale o automatico
  • Modalità di allarme
    Assoluto / Soglia, banda, deviazione superiore e inferiore. Allarmi con ritenuta e ritardo attivazione. Funzione Loop Break Alarm.
  • Doppia azione
    Funzionamento combinato caldo-freddo con doppio P.I.D
  • Soft-Start
    Impostazione del gradiente di salita in Gradi / Ora or percentuale uscita fissa
  • Logica Apri/Chiudi
    Comando valvole motorizzate
  • Configurazione parametri software
    Memory Card, software LABSOFTVIEW, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
  • Protezioni software
    Setpoint di comando / allarmi - Password per accesso ai parametri
  • Protocolli di comunicazione
    Modbus RTU
  • Funzione Programmatore
    Ciclo con massimo 12 step e funzioni recupero/attesa fine step
