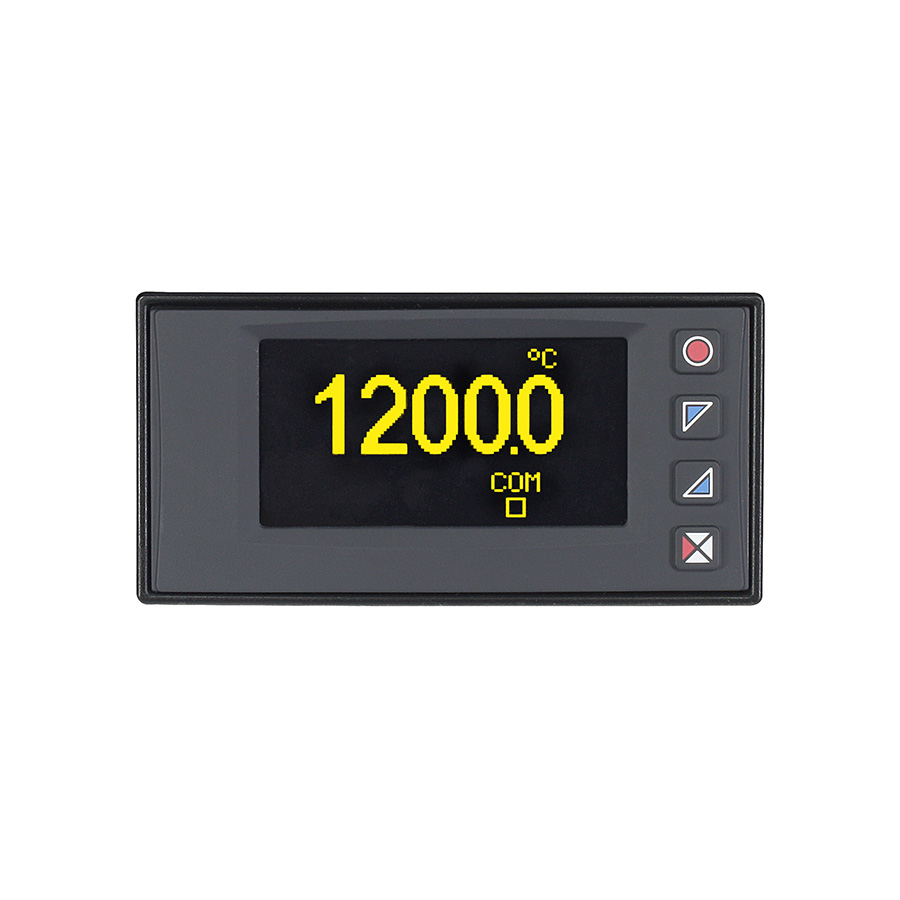

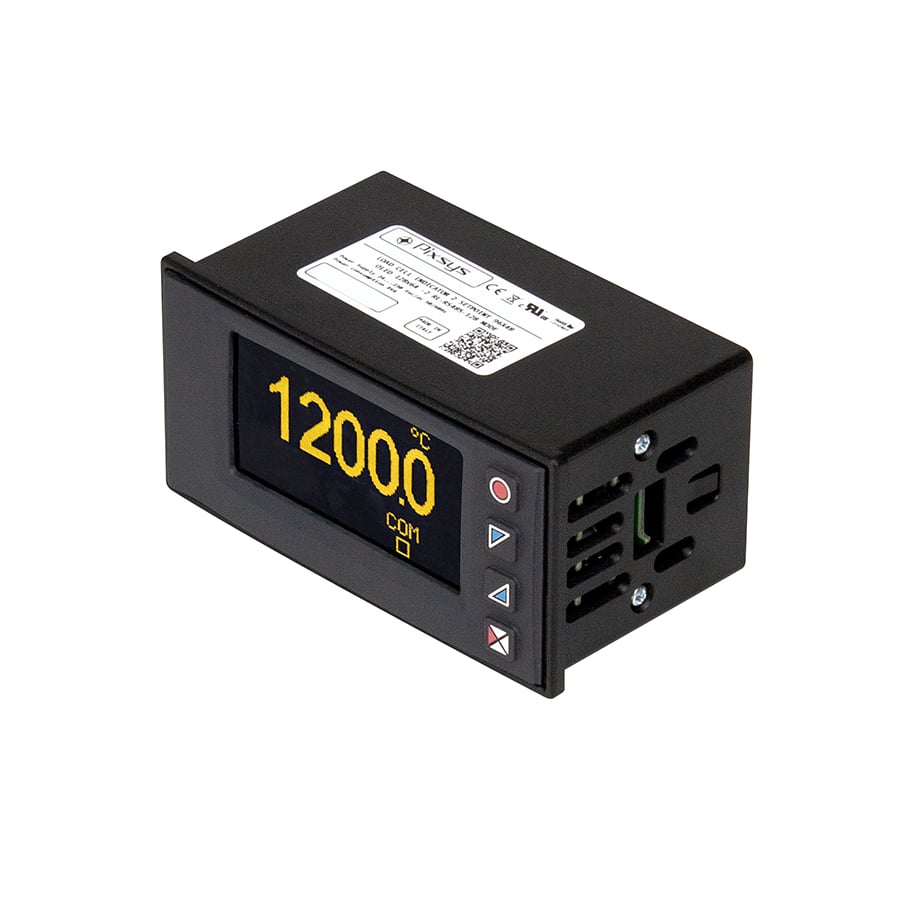

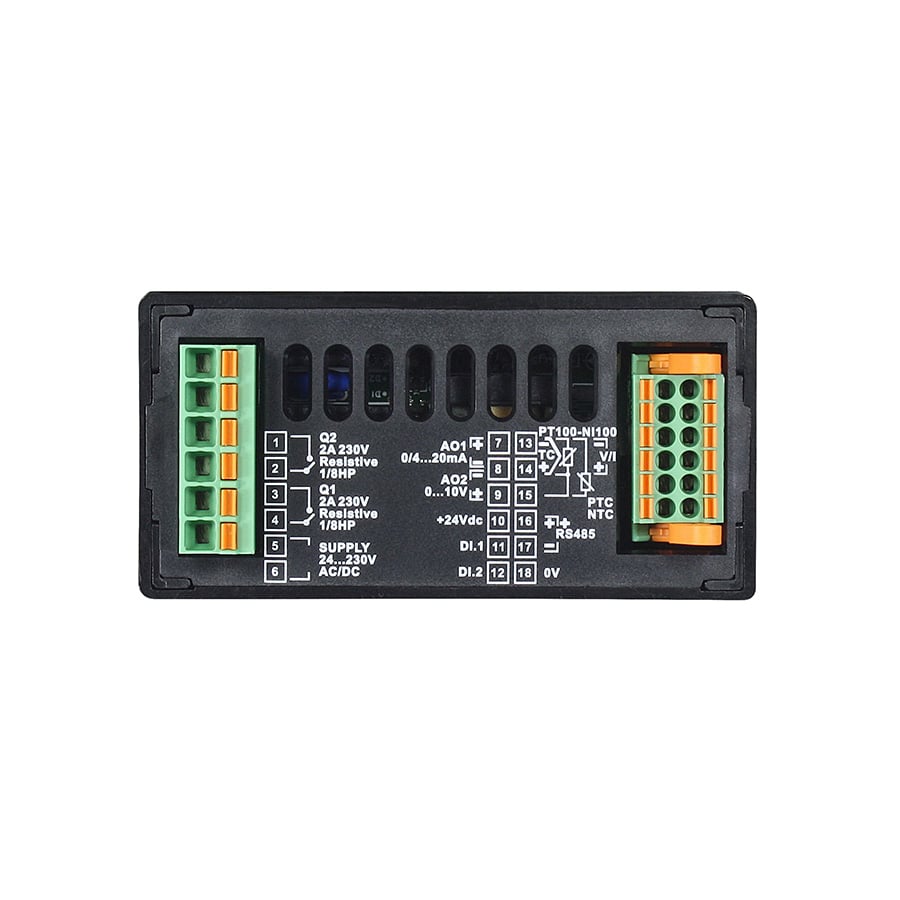

STR551 | Visualizzatore 96x48

L’indicatore STR551 è ideato per l’acquisizione e la ritrasmissione del processo tramite uscita analogica.

Il display grafico OLED monocromatico supporta visualizzazioni di trend di processo con tempo di campionamento impostabile e rappresentazione bargraph con soglie per misurazioni di livello, flusso e dosaggio.

L’ingresso analogico è configurabile da parametro per una vasta gamma di sensori di temperatura e segnali di processo in mA e Volt. La linearizzazione  è personalizzabile fino ad un massimo di 16 punti, utile su serbatoi dal profilo irregolare.

Sono implementate anche funzioni matematiche legate al processo, quali Totalizzatore e Somma.

La connettività è garantita dallo standard RS485 con protocollo Modbus RTU/Slave.

Per la massima flessibilità di utilizzo è inoltre possibile scegliere tra l’installazione in orizzontale o in verticale.

Per la programmazione l'utente può scegliere tra l'intuitiva interfaccia con menu testuali multi-lingua, l' App MyPixsys grazie alla comunicazione NFC integrata oppure il software LabSofView.

  • Dimensioni
    96x48 (Frontale) x 48 mm (1/8Din)
  • Materiale
    Contenitore: policarbonato V0. Mascherina frontale: gomma siliconica
  • Peso
    Circa 165 g
  • Protezione
    Pannello frontale: IP54, Contenitore e morsetti: IP20
  • Condizioni operative
    Temperatura 0..45 °C, umidità 35..95 RH%, max altitudine 2000m
  • Certificazioni
    CE, UL

CODICI D'ORDINE

STR551-12ABC-T128R

Alimentazione

24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV

Consumo

8 Watt/Va

Display

Display grafico OLED monocromatico (giallo) da 2.42", 128 x 64

Ingressi analogici

1 x Ris. 16bit, selezione tra Termocoppie K, S, R, J, T, E, N, B (compensazione automatica del giunto freddo-25..85°C, Toll. @25°±0,2% F.S. ±1 digit F.S.), Termoresistenze PT100, PT500, PT1000, Ni100, Ni120, PTC 1K, NTC 10K (β
3435K e β3694K), NTC 2252 (β3976K) , segnali di processo 0..1/5/10 V (50000 punti), 0/4..20mA (40000 punti), 0..60 mV (25000 punti), potenziometro 1..150 KΩ (50000 punti).
Impedenza:
0-10 V: Ri>110 KΩ
0-20 mA: Ri<5 Ω
0-40 mV: Ri>1 MΩ

Tempo acquisizione

Programmabile fino a 4,1 mS (frequenza fino a 242 Hz)

Ingressi digitali

2x PNP

Uscite Analogiche

1x 0..10V (60000 punti)

1x 0/4..20mA (60000 punti)

Uscite digitali

-

Uscita Ausiliaria

12/24 VDC - 25mA max per alimentazione sensori

Uscite Relè

2x 2 A - 250 V AC carico resistivo

Comunicazione seriale

RS485 (1200..115200 Baud) opto isolata

USB

1x micro USB per programmazione via PC con LabSoftView

  • Algoritmi regolazione
    ON - OFF con isteresi
  • Modalità di allarme
    Assoluto / Soglia, Banda con azione istantanea/ritardata/ritentiva e da ingresso digitale / Rottura sonda / attivazione da Seriale
  • Funzione Somma
    Con Ingresso digitale o da tastiera somma di differenti misure di processo nel tempo
  • Funzione Totalizzatore
    Visualizzazione processo istantaneo e misura totale da ultimo reset
  • Funzione Latch-on
    Procedura semi-automatica di apprendimento dei limiti su ingressi lineari
  • Funzione Grafico
    Visualizzazione Trend con base tempi impostabile da 1sec a 3600sec totale 4K word di memoria
  • Visualizzazione unità di misura
    Possibilità di scegliere l'unità di misura del processo da visualizzare
  • Menù multilingua
    Inglese/Italiano/Tedesco/Francese/Spagnolo
  • Ritrasmissione Analogica
    Ritrasmissione dei valori di processo / setpoint sulle uscite analogiche
  • Configurazione parametri software
    Memory Card, software LABSOFTVIEW, codici EASY-UP - Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
  • Protezioni software
    Setpoint di comando / allarmi - Password per accesso ai parametri
  • Protocolli di comunicazione
    Modbus RTU
disegno-STR551
  • STR551-12ABC-T128R
    INTERCETTORE DOPPIO SETPOINT 96X48 RFID OLED 128x64 -2 RL-RS485-24/230
