STR581 | Contatore/Tachimetro 96x48mm

STR581 è un contatore/tachimetro/flussimetro. L'ingresso legge segnali di tipo PNP, NPN , Push-pull/line driver per interfacciarsi tipicamente con sensori proximity, sensori di portata e di flusso, encoders; la frequenza massima di lettura degli ingressi è 100KHz.

Il dispositivo può gestire due registri di conteggio indipendenti Contatore 1 e Contatore 2; per il Contatore 1 è prevista la funzionalità Tachimetro.

La risoluzione dei contatori è 64bit; il font in visualizzazione viene riscalato in base al numero di cifre da visualizzare. L'unità di misura è personalizzabile.

Sono disponibili 4 uscite/soglie (2 relè e 2 digitali PNP), liberamente configurabili e associabili a contatori/tachimetro.

Una porta seriale RS485/Slave con protocollo Modbus-RTU consente il collegamento in rete e l'accesso da remoto.



  • Dimensioni
    96x48 (Frontale) x 48 mm (1/8Din)
  • Materiale
    Contenitore: policarbonato V0. Mascherina frontale: gomma siliconica
  • Peso
    Circa 165 g
  • Protezione
    Pannello frontale: IP54, Contenitore e morsetti: IP20
  • Condizioni operative
    Temperatura 0..45 °C, umidità 35..95 RH%, max altitudine 2000m
  • Certificazioni
    CE, UL

CODICI D'ORDINE

STR581-1ABC-T128R

Alimentazione

24..230 V AC / DC ±15% 50/60 Hz - isolamento galvanico 2,5KV

Consumo

8 Watt/VA

Display

Display grafico OLED monocromatico (giallo) da 2.42", 128 x 64

Ingressi analogici

-

Ingressi digitali

4x PNP/NPN

Ingressi encoder/ contatore

1x Encoder/contatore 32 bit - NPN, PNP, Line-driver/Push-Pull - max. 100KHz
2x Contatore 64bit -NPN, PNP, Push-Pull - max 100KHz

Uscite Analogiche

-

Uscite digitali

2x PNP 12/24 V DC 25 mA

Uscita Ausiliaria

12/24 VDC - 50mA max per alimentazione sensori

Uscite Relè

2x 2 A - 250 V AC carico resistivo

Comunicazione seriale

RS485 (1200..115200 Baud) opto isolata

USB

1x micro USB per aggiornamento firmware

  • Funzioni Ingressi digitali contatore
    Up, Down, Lock, Hold, lettura Encoder mono/bidirezionale
  • Funzioni contatore
    2 contatori con conteggio Up/Down, funzioni parziale/totale.
  • Funzioni Ingressi Tachimetro
    Per encoder Push/Pull o Line/Driver mono-/bidirezionali fino a 100KHz
  • Funzioni Tachimetro
    Picco massimo / Picco minimo
  • Funzione totalizzatore
    Conteggio degli impulsi da sensori di portata o flusso
  • Visualizzazione nome del Processo e Setpoint
    Impostabile come valore di testo con max. 16 caratteri alfanumerici
  • Impostazioni visualizzazione
    Da 1..4 variabili per pagina, max 12 variabili
  • Visualizzazione unità di misura
    Possibilità di scegliere l'unità di misura del processo da visualizzare
  • Numero massimo di cifre visualizzate
    Ridimensionamento dinamico della variabile, fino a 10 cifre con segno (32 bit)
  • Menù multilingua
    Inglese/Italiano/Tedesco/Francese/Spagnolo
  • Configurazione parametri software
    Memory Card, software LABSOFTVIEW, Programmazione via APP (NFC) "MyPixsys" per dispositivi Android e Ios
  • Protezioni software
    Setpoint di comando / allarmi - Password per accesso ai parametri
  • Protocolli di comunicazione
    Modbus RTU

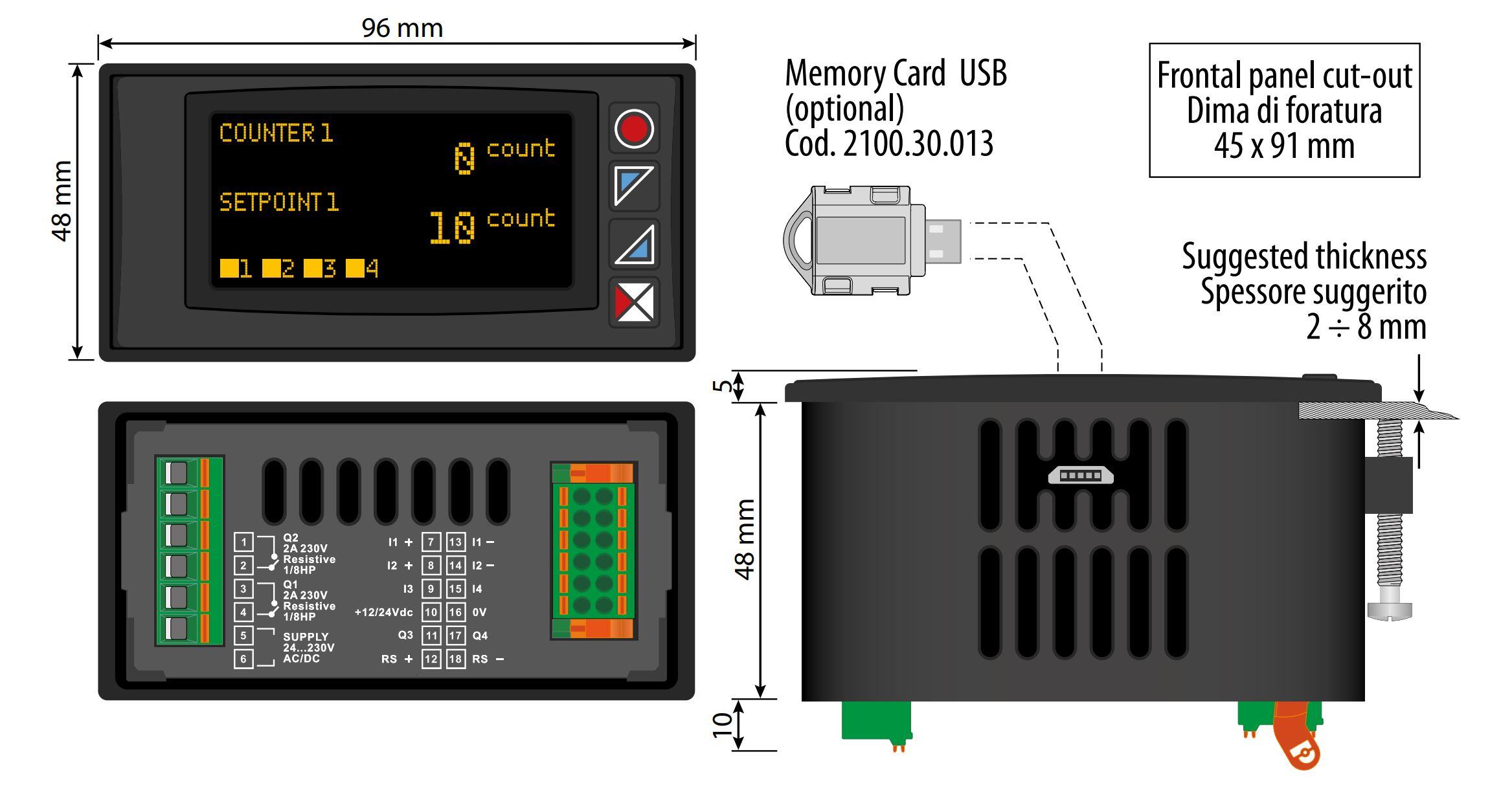

disegno-STR551
  • STR581-1ABC-T128R
    CONTATORE/TACHIMETRO 48x96 OLED RFID
    2 RELAY - 4 DI - 4 DO - RS485
