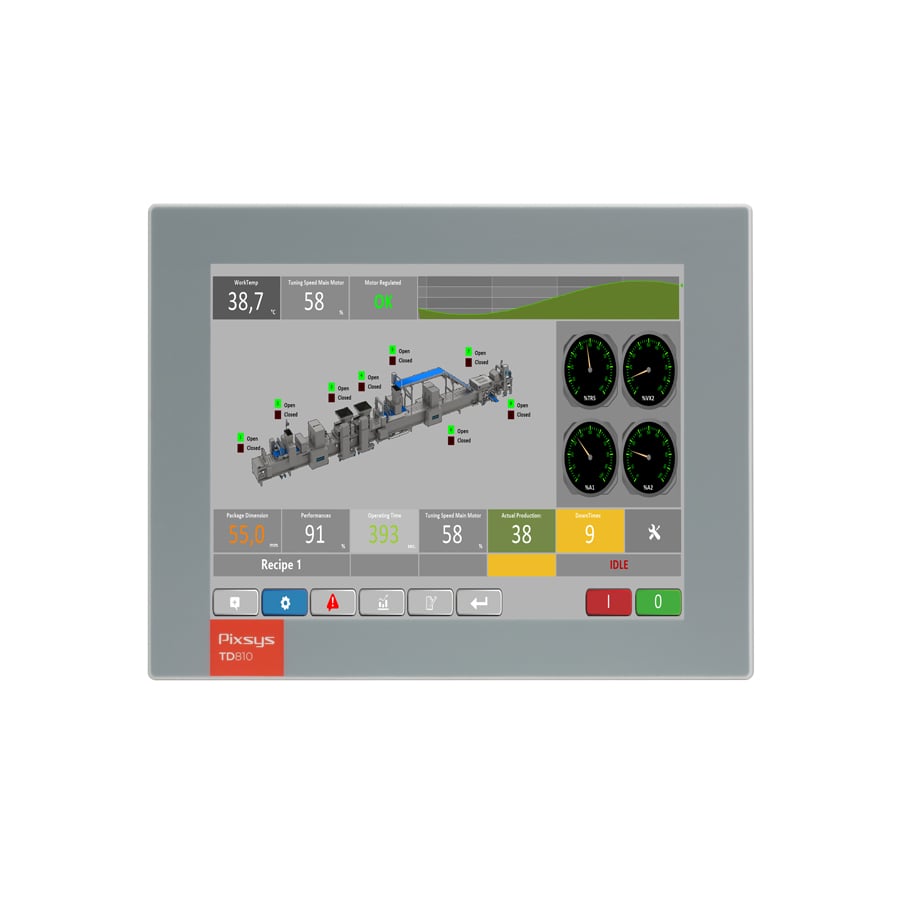

TD810 | Pannello operatore 10.4" con Soft-PLC

Touchscreen resistivo 800x600, formato 4:3

Il pannello integra un Soft-PLC programmabile con il tool LogicLab conforme a standard IEC61131-3 (ST, IL, FBD, SFC, LADDER).  Movicon 11.6 è il tool per lo sviluppo dell'interfaccia grafica.

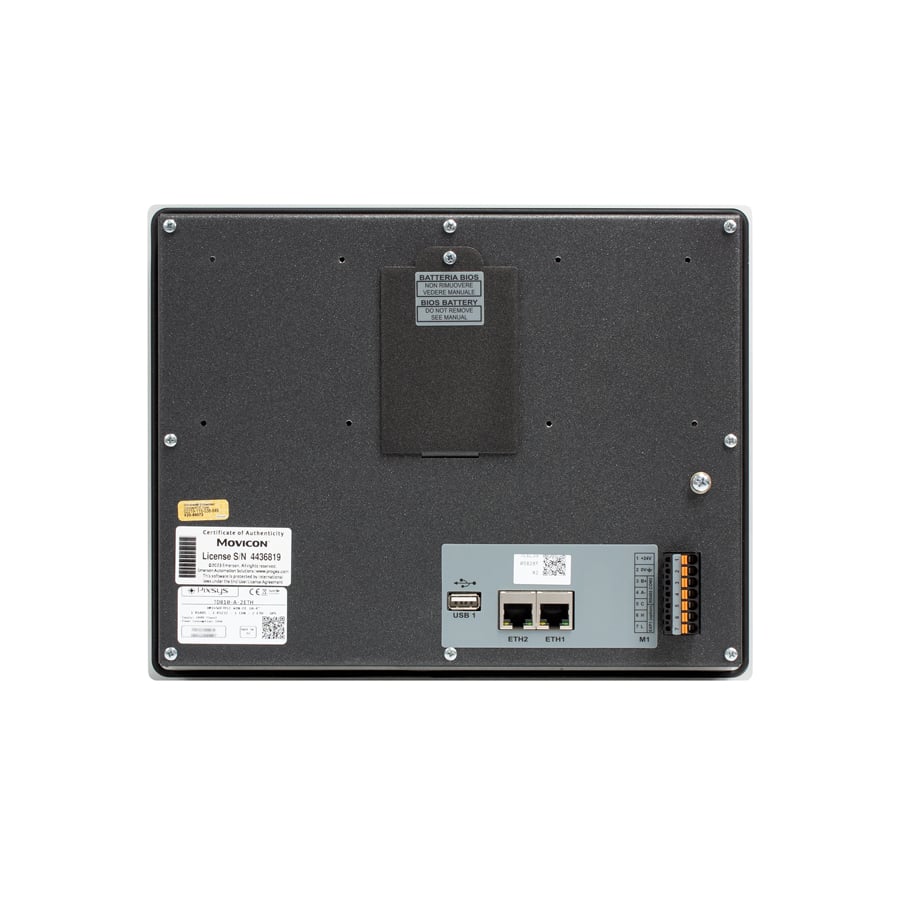

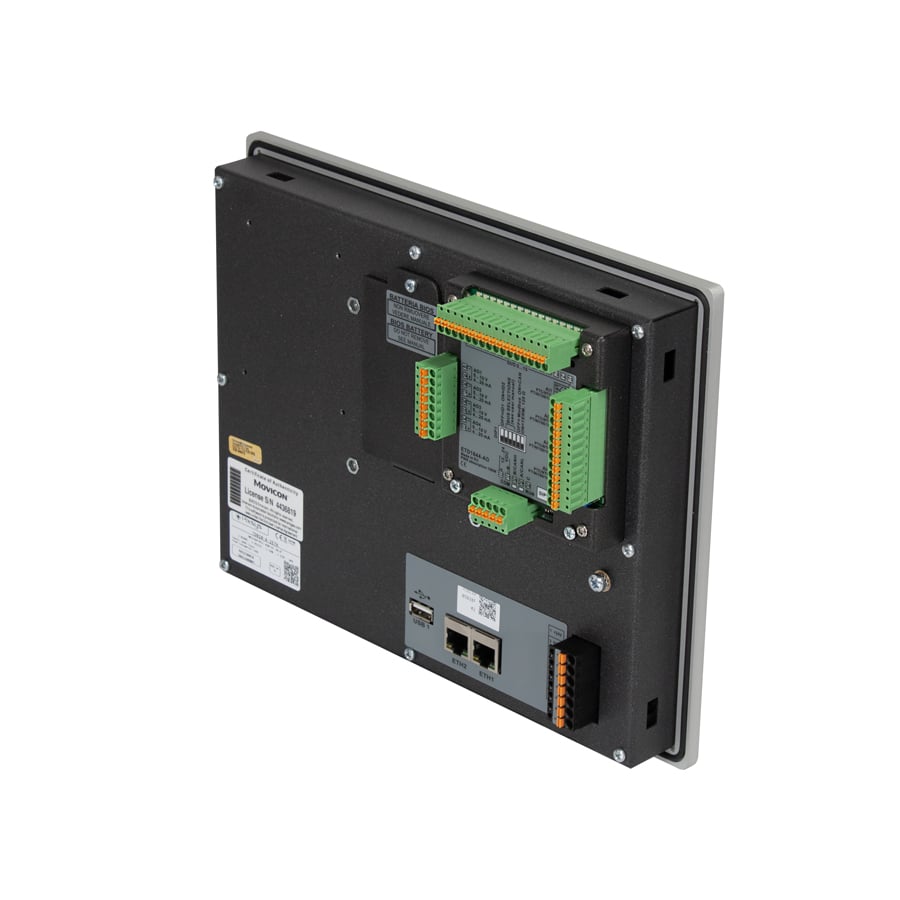

La scheda I/O serie ETD1644 con connessione plug-in sul retro del pannello consente soluzioni molto compatte per sistemi con un numero contenuto di I/O analogico-digitali. La serie MCM260X consente di integrare  I/O remoti.

La connettività  prevede una seriale RS485 opto-isolata e due porte ethernet 10/100 con MAC distinti, al fine di consentire la separazione tra rete macchina/impianto e rete aziendale (gestionali, Industria 4.0, accesso Internet).

La connessione VPN per desktop remoto/webserver e debug/aggiornamento programmi è integrata tramite servizio software Pixsys Portal pre-installato.

  • Dimensioni

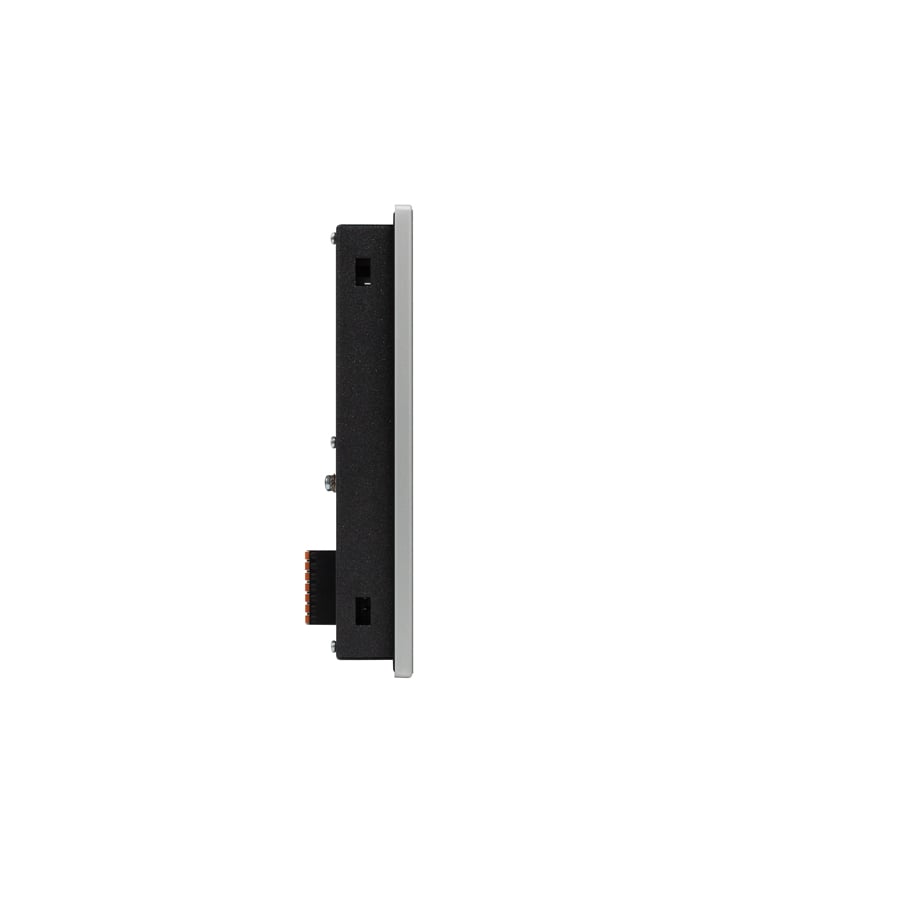

    274 x 216 x 35 mm (foratura 259 x 202 mm)
  • Materiale
    Pannello frontale: lega d'alluminio fresato dal pieno. Contenitore: metallo 10/10 verniciato Ral 7016
  • Peso
    Circa 1600 g
  • Protezione
    Frontale: IP65, Contenitore e morsettiere: IP20
  • Condizioni operative
    Temperatura 0-50 °C, umidità 10..90 RH% (senza condensa)
  • Certificazioni
    CE, UL

CODICI D'ORDINE

TD810-A-2ETH

Alimentazione

24 V AC/DC ±15% 50/60 Hz - isolamento galvanico 2,5kV

Consumo

7,5 Watt/VA

Processore

ARM Cortex A8 @ 1 GHz

Memoria

eMMC 2 GB / RAM 512 MB DDR3

Display

LCD TFT touch screen 10.4", risoluzione 800x600 pixel - formato 4:3, 260k colori (16 bit), 300 cd/m2, durata tipica illuminazione 20000h @ 25°C, touch resistivo 4 fili integrato

Orologio

Real-Time clock con batteria di Back-up

Seriale di comunicazione

RS485 (1200..115200 Baud) opto isolata

CAN

CAN (50K..1Mbit) opto isolato

Ethernet

2x 10 / 100 Mbit/s-con MAC distinti

USB

1x USB 2.0

  • Sistema operativo
    Windows 7 Embedded Compact
  • Protocolli di comunicazione
    Modbus RTU - Modbus TCP/IP - CAN Open - Free Port (su seriale)
  • Programmazione Logica Soft PLC
    LogicLab (IDE), standard IEC61131-3 (ST, IL, FBD, SFC, LADDER), tempo ciclo 4 mS
  • Programmazione interfaccia grafica
    Movicon 11.6 (IDE)
  • VPN
    Servizio Pixsys Portal (pre-installato in versione demo) per connessione desktop remoto (VNC), Web Server, Client FTP, teleassistenza.
disegno-TD810
  • TD810-A-2ETH
    HMI+SOFTPLC WIN-CE 10.4 - MOVICON 11 1 RS485-1 USB-1 CAN-2 ETHERNET-24VDC
